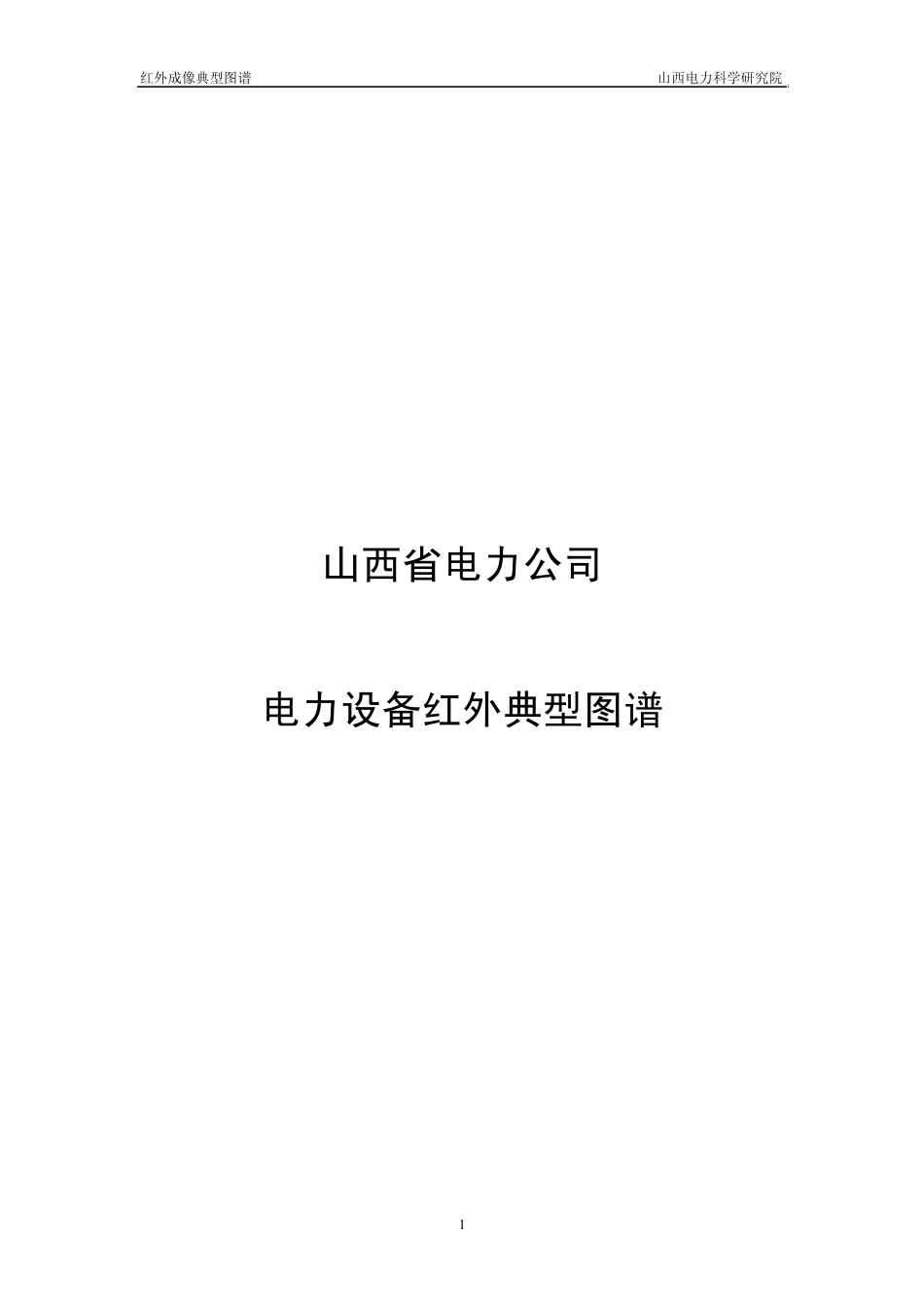

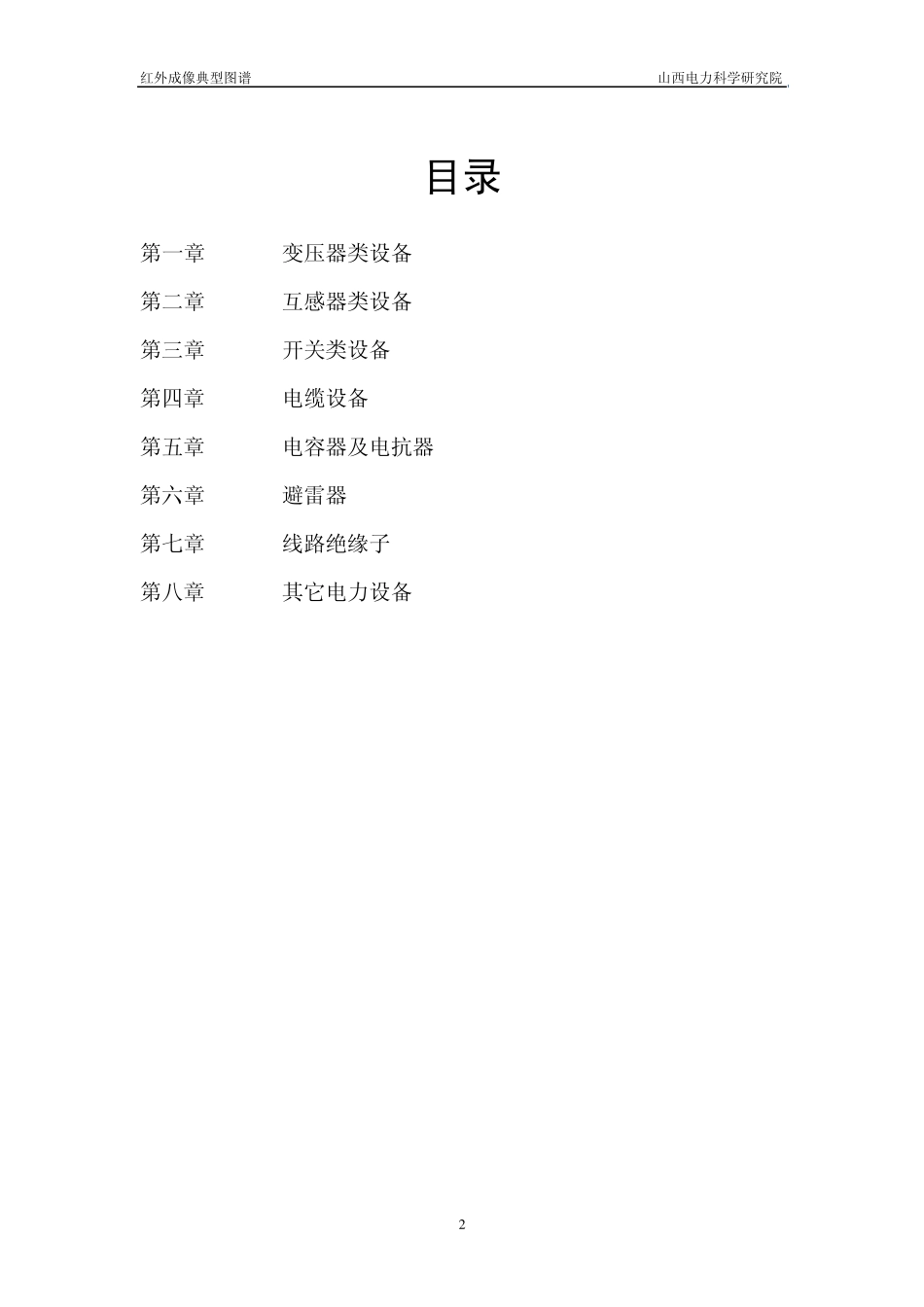

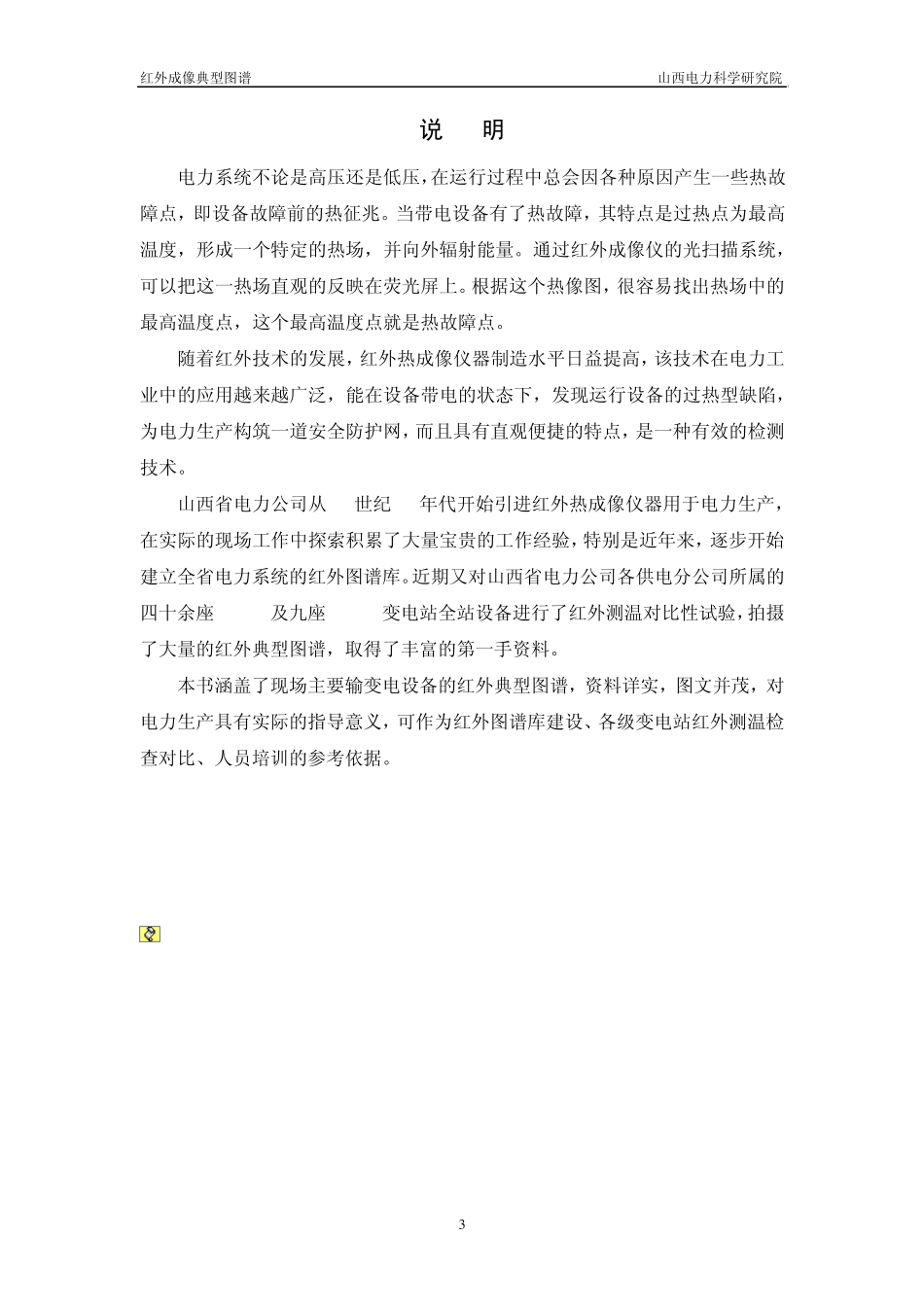

红外成像典型图谱 山西电力科学研究院 1 山西省电力公司 电力设备红外典型图谱 红外成像典型图谱 山西电力科学研究院 2 目录 第一章 变压器类设备 第二章 互感器类设备 第三章 开关类设备 第四章 电缆设备 第五章 电容器及电抗器 第六章 避雷器 第七章 线路绝缘子 第八章 其它电力设备 红外成像典型图谱 山西电力科学研究院 3 说 明 电力系统不论是高压还是低压，在运行过程中总会因各种原因产生一些热故障点，即设备故障前的热征兆。当带电设备有了热故障，其特点是过热点为最高温度，形成一个特定的热场，并向外辐射能量。通过红外成像仪的光扫描系统，可以把这一热场直观的反映在荧光屏上。根据这个热像图，很容易找出热场中的最高温度点，这个最高温度点就是热故障点。 随着红外技术的发展，红外热成像仪器制造水平日益提高，该技术在电力工业中的应用越来越广泛，能在设备带电的状态下，发现运行设备的过热型缺陷，为电力生产构筑一道安全防护网，而且具有直观便捷的特点，是一种有效的检测技术。 山西省电力公司从20世纪90年代开始引进红外热成像仪器用于电力生产，在实际的现场工作中探索积累了大量宝贵的工作经验，特别是近年来，逐步开始建立全省电力系统的红外图谱库。近期又对山西省电力公司各供电分公司所属的四十余座220kV及九座500kV变电站全站设备进行了红外测温对比性试验，拍摄了大量的红外典型图谱，取得了丰富的第一手资料。 本书涵盖了现场主要输变电设备的红外典型图谱，资料详实，图文并茂，对电力生产具有实际的指导意义，可作为红外图谱库建设、各级变电站红外测温检查对比、人员培训的参考依据。 红外成像典型图谱 山西电力科学研究院 1 第一章 变压器类设备 设备名称：220kV 变压器 缺陷类型：变压器高压出线接触不良 图片描述 过热点温度Tmax（℃） 41.9 正 常 相 温度T（℃） 29.9 环境温度参照体温度T0（℃） 12.3 温差△T（℃） 12 相对温差δ（％） 40 设备名称：220kV 变压器 缺陷类型：变压器油枕油位 图片描述 变压器油枕油位图谱 正常 红外成像典型图谱 山西电力科学研究院 2 设备名称：220kV 变压器 缺陷类型：变压器散热器油路不通 图片描述 异常点温度Tmax（℃） 27.7 正 常点温度T（℃） 40.6 温差△T（℃） 12.9 设备名称：220kV 变压器 缺陷类型：变压器漏磁引起的螺栓发热 图片描述 异常点温度Tmax（℃） 45.3 正 ...
