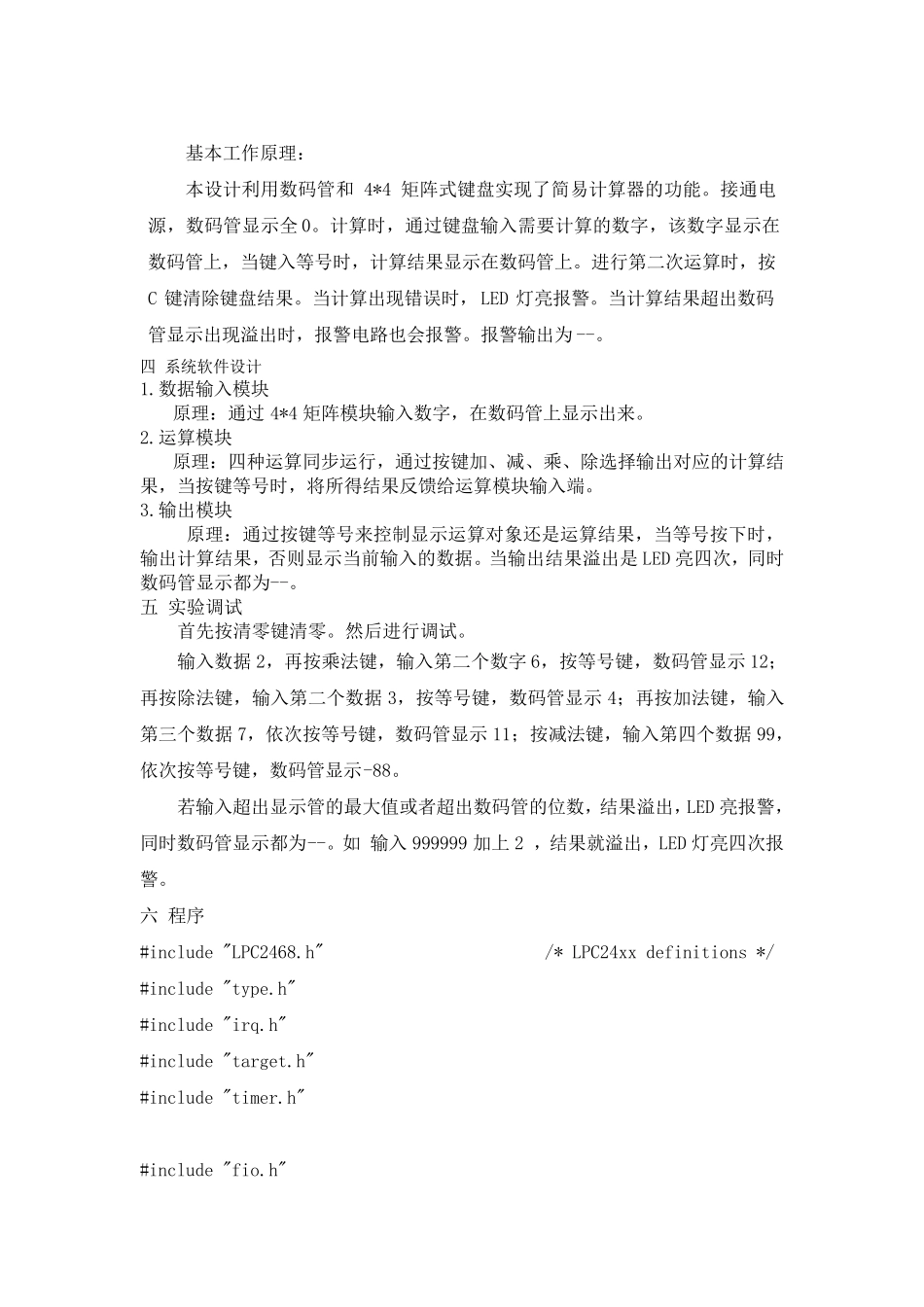

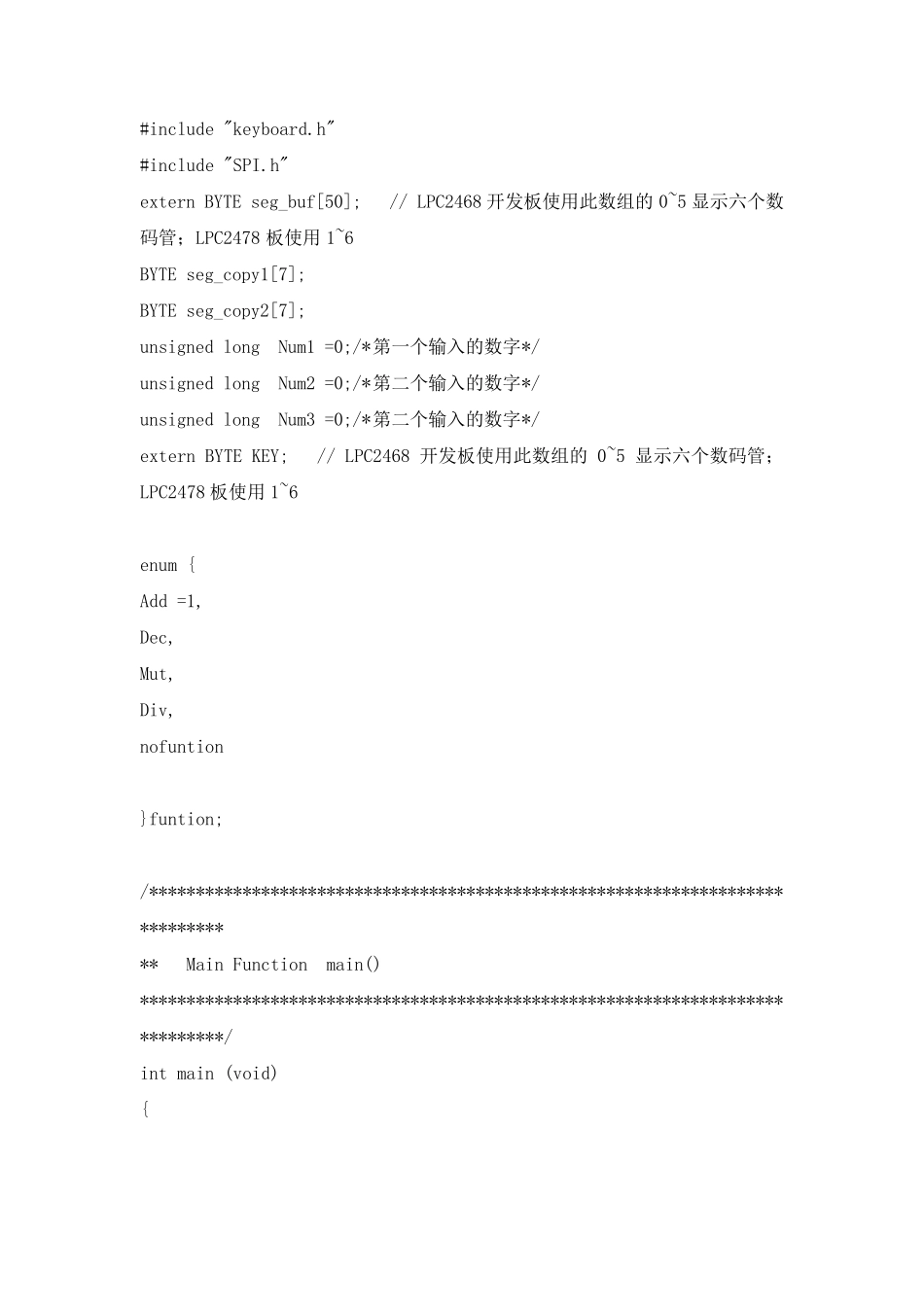

一 目的及要求 1 实验目的 根据计算器的原理设计一个具有加减乘除功能的简易计算器。 2 实验要求 （1）数字和结果用数码管显示。 （2）数字、＋－*/、＝、C 用4X4 键盘实现。 （3）计算结果正确，有出错提示。 二 实验原理框图 输入数据 分别进行四则运算 选择输出 有符号键? 显示输入数据 显示输 出 运 算值>9999999? 报警信号显示输出为-- N Y Y N 基本工作原理： 本设计利用数码管和4*4 矩阵式键盘实现了简易计算器的功能。接通电源，数码管显示全0。计算时，通过键盘输入需要计算的数字，该数字显示在数码管上，当键入等号时，计算结果显示在数码管上。进行第二次运算时，按C 键清除键盘结果。当计算出现错误时，LED 灯亮报警。当计算结果超出数码管显示出现溢出时，报警电路也会报警。报警输出为--。 四 系统软件设计 1.数据输入模块 原理：通过4*4 矩阵模块输入数字，在数码管上显示出来。 2.运算模块 原理：四种运算同步运行，通过按键加、减、乘、除选择输出对应的计算结果，当按键等号时，将所得结果反馈给运算模块输入端。 3.输出模块 原理：通过按键等号来控制显示运算对象还是运算结果，当等号按下时，输出计算结果，否则显示当前输入的数据。当输出结果溢出是 LED 亮四次，同时数码管显示都为--。 五 实验调试 首先按清零键清零。然后进行调试。 输入数据2，再按乘法键，输入第二个数字6，按等号键，数码管显示12；再按除法键，输入第二个数据3，按等号键，数码管显示4；再按加法键，输入第三个数据7，依次按等号键，数码管显示11；按减法键，输入第四个数据99，依次按等号键，数码管显示-88。 若输入超出显示管的最大值或者超出数码管的位数，结果溢出，LED 亮报警，同时数码管显示都为--。如 输入999999 加上2 ，结果就溢出，LED 灯亮四次报警。 六 程序 #include "LPC2468.h" /* LPC24xx definitions */ #include "type.h" #include "irq.h" #include "target.h" #include "timer.h" #include "fio.h" #include "keyboard.h" #include "SPI.h" extern BYTE seg_buf[50]; // LPC2468 开发板使用此数组的0~5 显示六个数码管；LPC2478 板使用1~6 BYTE seg_copy1[7]; BYTE seg_copy2[7]; unsigned long Num1 =0;/*第一个输入的数字*/ unsigned long Num2 =0;/*第二个输入的数字*/ unsigned long Num3 =0;/*第二个输入的数字*/ e...
