2024年UML网上购物系统课程设计VIP专享VIP免费

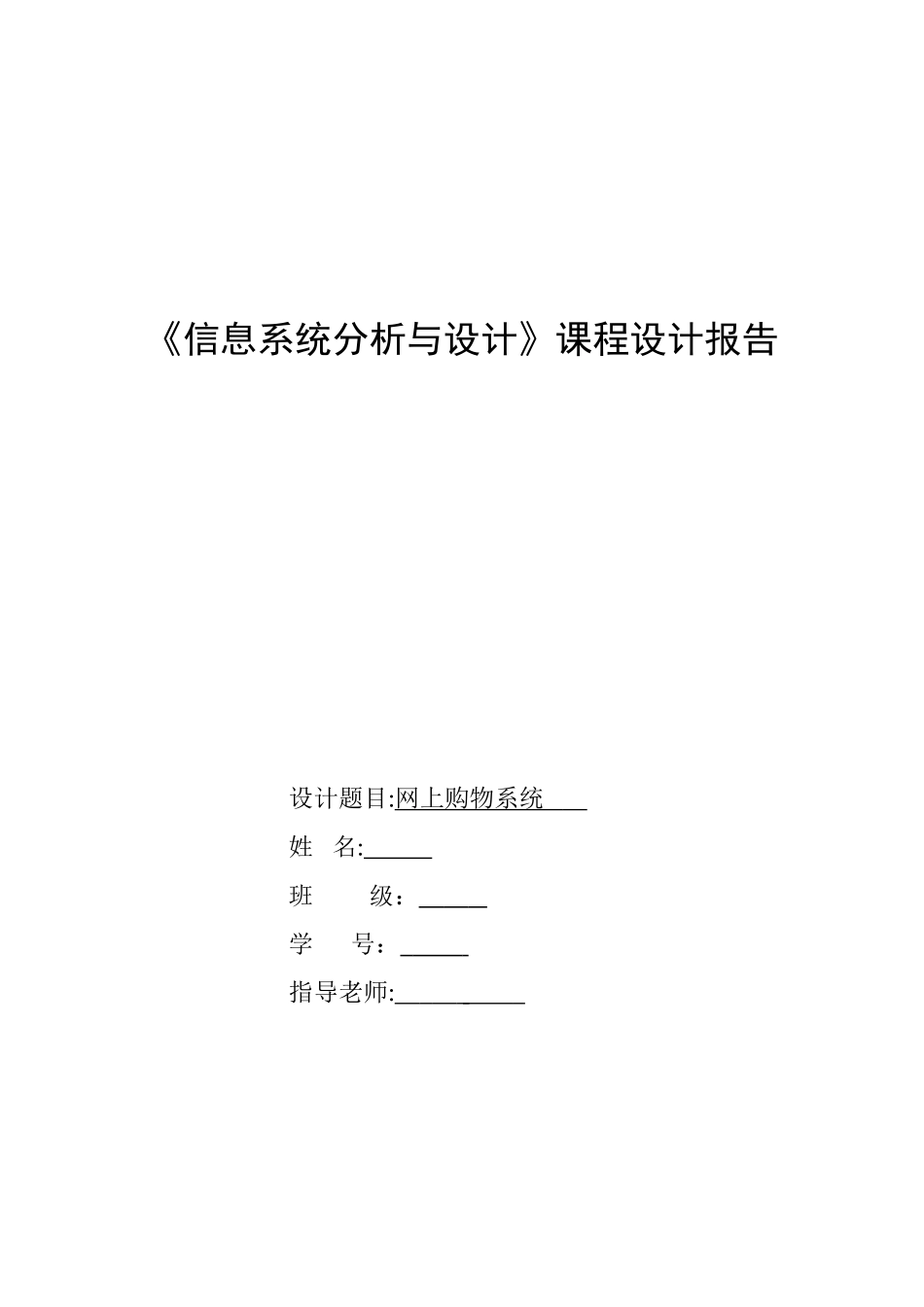

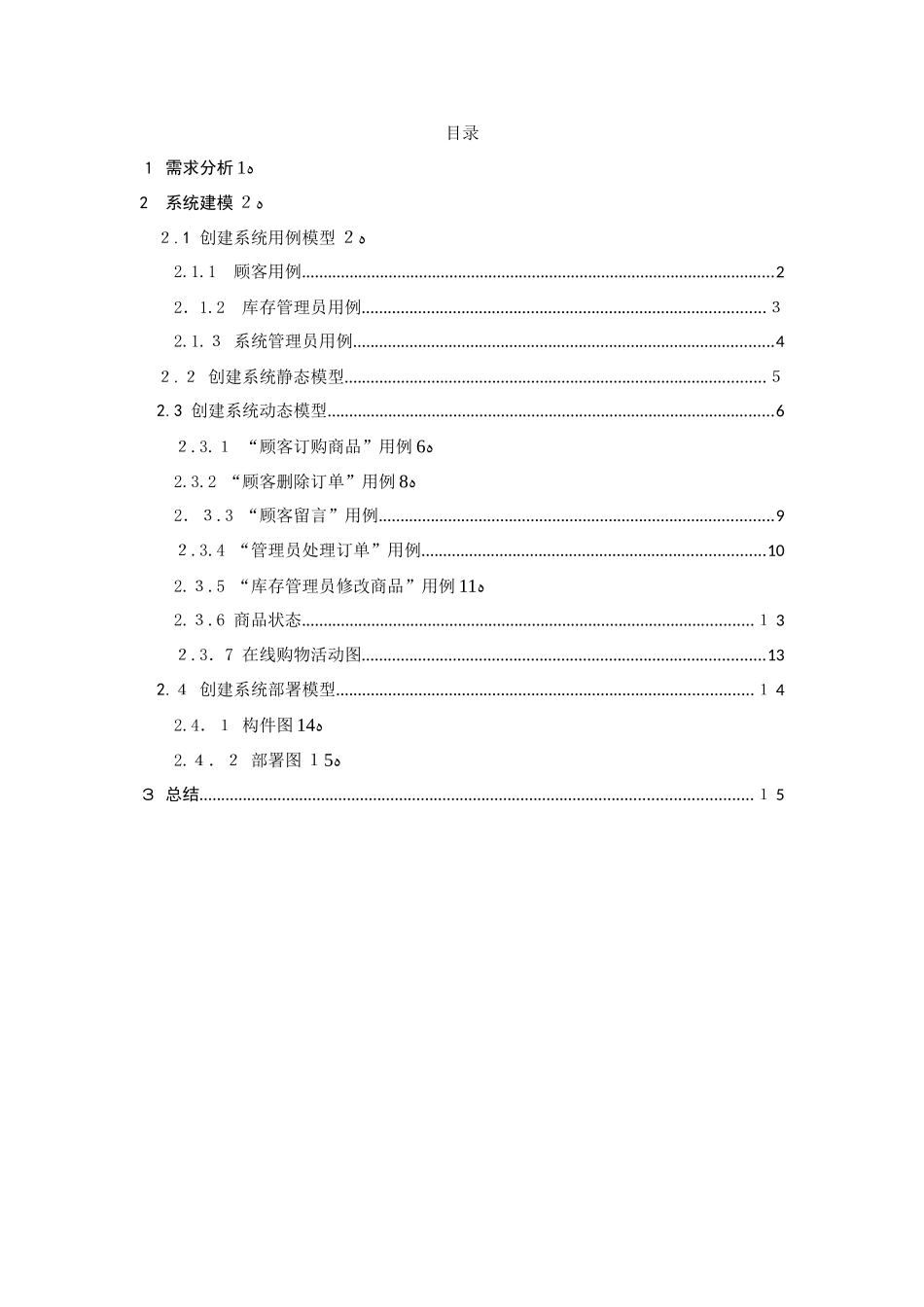

《信息系统分析与设计》课程设计报告设计题目:网上购物系统姓名:班级：学号：指导老师:目录１需求分析ﻩ12系统建模ﻩ２２.1创建系统用例模型ﻩ２2.1.1顾客用例.............................................................................................................22．1.2库存管理员用例.............................................................................................３2.1.３系统管理员用例.................................................................................................4２.２创建系统静态模型.................................................................................................５2.3创建系统动态模型.......................................................................................................6２.3.１“顾客订购商品”用例ﻩ62.3.2“顾客删除订单”用例ﻩ82．３.3“顾客留言”用例...........................................................................................9２.3.4“管理员处理订单”用例...............................................................................102.３.5“库存管理员修改商品”用例ﻩ112.３.6商品状态........................................................................................................１3２.3．7在线购物活动图.............................................................................................132.４创建系统部署模型................................................................................................１42.4．１构件图ﻩ142.４．２部署图ﻩ5１３总结...............................................................................................................................１51网上购物系统1需求分析网上购物系统主要是针对中小型商城。购物系统管理员将商品信息整理归类发布到网上，用户进入该网站后，可以浏览商品,查看商品的信息。但是需要注册为会员才能购买商品，提交订单给购物系统管理员，并同时将费用通过电汇或邮寄的方式交付到商城管理员处。购物系统管理员在收到付款后，发货给购物者,并同时更新网上有关于该订单的付款状态,从而完成一次交易。网上购物系统的功能性需求包括以下内容：只允许系统规定的购物系统管理员来添加和修改商品信息;系统管理员可以查看该系统的所有注册用户信息，可以修改某一个注册用户的基本信息，也可以删除某个用户;购物系统管理员可以查看该系统的所有订单,可以删除订单,也可以修改订单的付款状态、发货状态。任何一个网络用户都可以注册称为该系统的固定用户,注册时需要填写基本注册信息,还可以修改个人的基本信息。只有注册用户才能登录此系统,购买商品。购买商品时可以任意选购商品，任意填写购买数量，可以修改已选择商品的购买数量，可以删除已选择的某一种商品，可以取消购买，可以提交购买下达订单确认一次购买成功。用户可以将看中的商品放入购物车内,等确定购买是在下订单，并且在用户购买商品后可以进行留言提意见。购买商品后的用户可以登录系统查看自己的订单的付款状态和发货状态。满足上述需求的系统主要包括以下几个小的系统模块。注册登录子系统:实现用户的注册登录，注册时用户需要输入基本的个人信息。在线购物管理子系统:实现注册用户的在线购买商品,包括商品列表、商品信息的查看和添加购物等功能。购物车管理子系统：实现用户对自己的购物车管理，包括商品列表、购买商品的修改、删除、提交购物车和清空购物车功能。订单管理子系统:实现对订单的管理,包括订单列表、订单查看、订单修改、订单删除等功能。留言管理子系统:实现用户的留言功能，对用户的留言进行管理。22系统建模使用RationalRoｓe２00３对该系统进行系统建模。通过使用用例驱动创建系统用例模型、获取系统的需求，并使用系统的静态模型创建系统内容，然后通过动态模型对系统的内容进行补充和说明，最后通过部...
