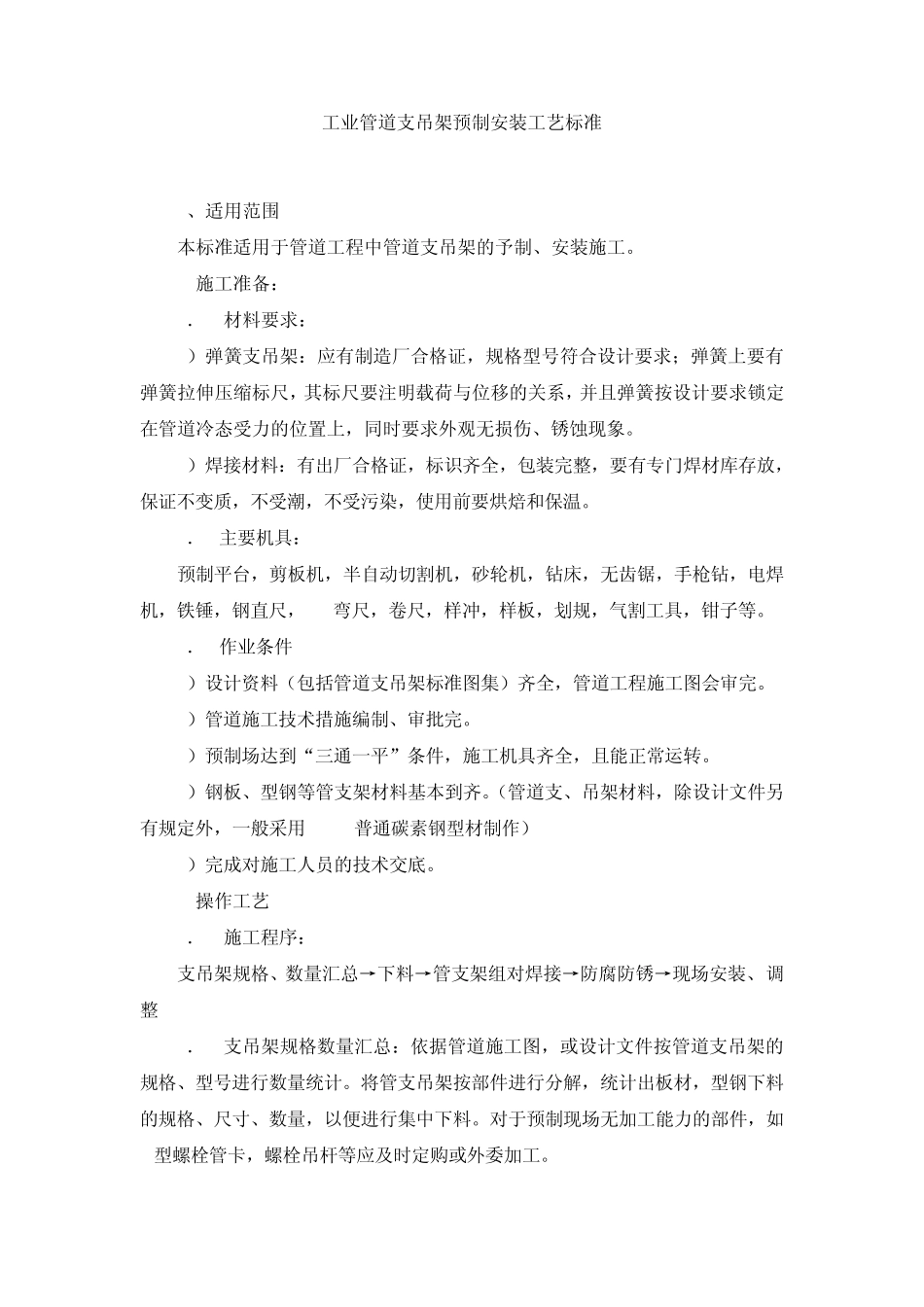

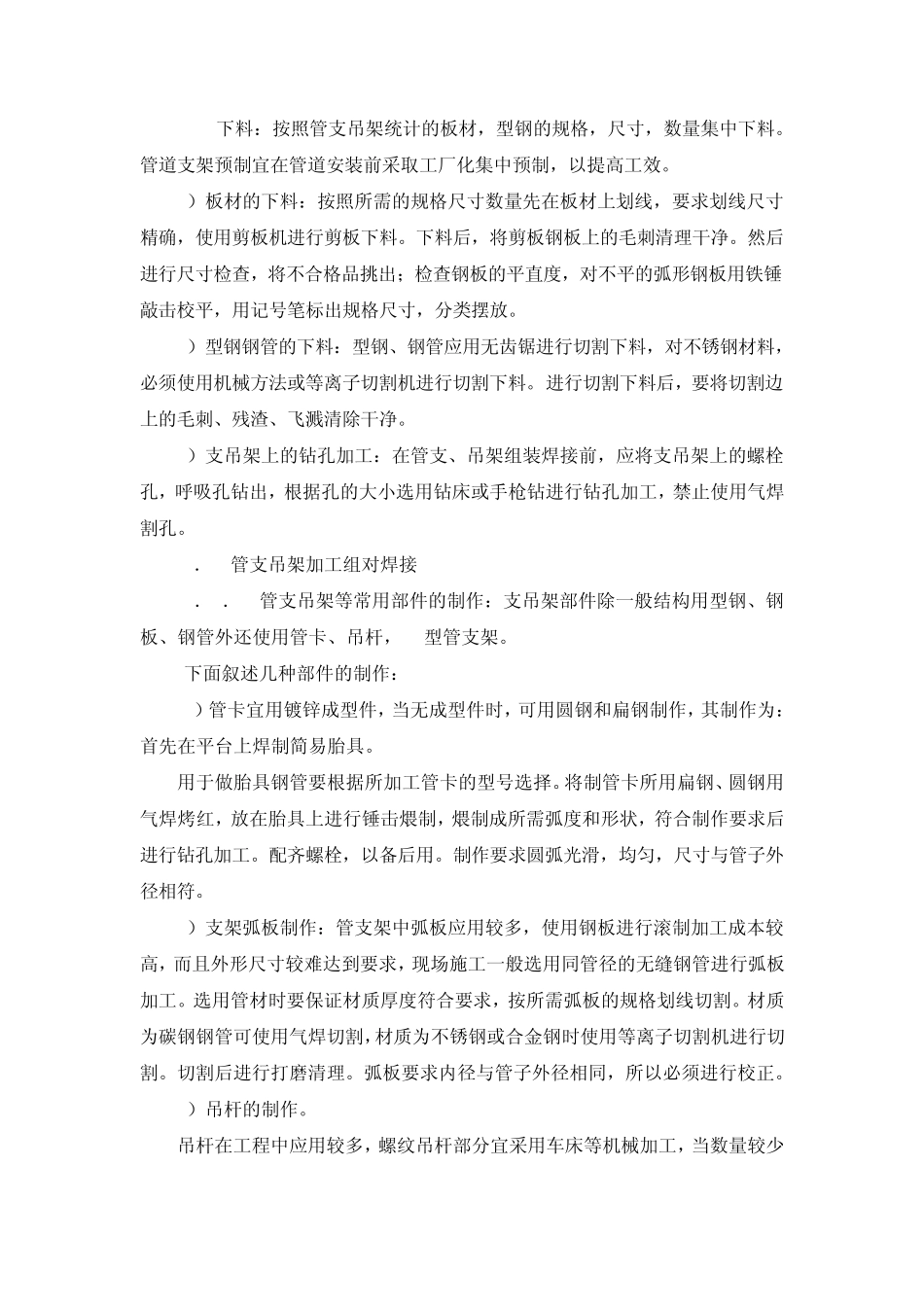

工业管道支吊架预制安装工艺标准 QDICC/QB123-2002 1、适用范围 本标准适用于管道工程中管道支吊架的予制、安装施工。 2 施工准备： 2．1 材料要求： 1）弹簧支吊架：应有制造厂合格证，规格型号符合设计要求；弹簧上要有弹簧拉伸压缩标尺，其标尺要注明载荷与位移的关系，并且弹簧按设计要求锁定在管道冷态受力的位置上，同时要求外观无损伤、锈蚀现象。 2）焊接材料：有出厂合格证，标识齐全，包装完整，要有专门焊材库存放，保证不变质，不受潮，不受污染，使用前要烘焙和保温。 2．2主要机具： 预制平台，剪板机，半自动切割机，砂轮机，钻床，无齿锯，手枪钻，电焊机，铁锤，钢直尺，900弯尺，卷尺，样冲，样板，划规，气割工具，钳子等。 2．3作业条件 1）设计资料（包括管道支吊架标准图集）齐全，管道工程施工图会审完。 2）管道施工技术措施编制、审批完。 3）预制场达到“三通一平”条件，施工机具齐全，且能正常运转。 4）钢板、型钢等管支架材料基本到齐。（管道支、吊架材料，除设计文件另有规定外，一般采用 Q235普通碳素钢型材制作） 5）完成对施工人员的技术交底。 3 操作工艺 3．1 施工程序： 支吊架规格、数量汇总→下料→管支架组对焊接→防腐防锈→现场安装、调整 3．2支吊架规格数量汇总：依据管道施工图，或设计文件按管道支吊架的规格、型号进行数量统计。将管支吊架按部件进行分解，统计出板材，型钢下料的规格、尺寸、数量，以便进行集中下料。对于预制现场无加工能力的部件，如 U型螺栓管卡，螺栓吊杆等应及时定购或外委加工。 3. 3下料：按照管支吊架统计的板材，型钢的规格，尺寸，数量集中下料。管道支架预制宜在管道安装前采取工厂化集中预制，以提高工效。 1）板材的下料：按照所需的规格尺寸数量先在板材上划线，要求划线尺寸精确，使用剪板机进行剪板下料。下料后，将剪板钢板上的毛刺清理干净。然后进行尺寸检查，将不合格品挑出；检查钢板的平直度，对不平的弧形钢板用铁锤敲击校平，用记号笔标出规格尺寸，分类摆放。 2）型钢钢管的下料：型钢、钢管应用无齿锯进行切割下料，对不锈钢材料，必须使用机械方法或等离子切割机进行切割下料。进行切割下料后，要将切割边上的毛刺、残渣、飞溅清除干净。 3）支吊架上的钻孔加工：在管支、吊架组装焊接前，应将支吊架上的螺栓孔，呼吸孔钻出，根据孔的大小选用钻床或手枪钻进行钻孔加工，禁止使用气焊割孔。 3．4 管支吊架加工组对...
