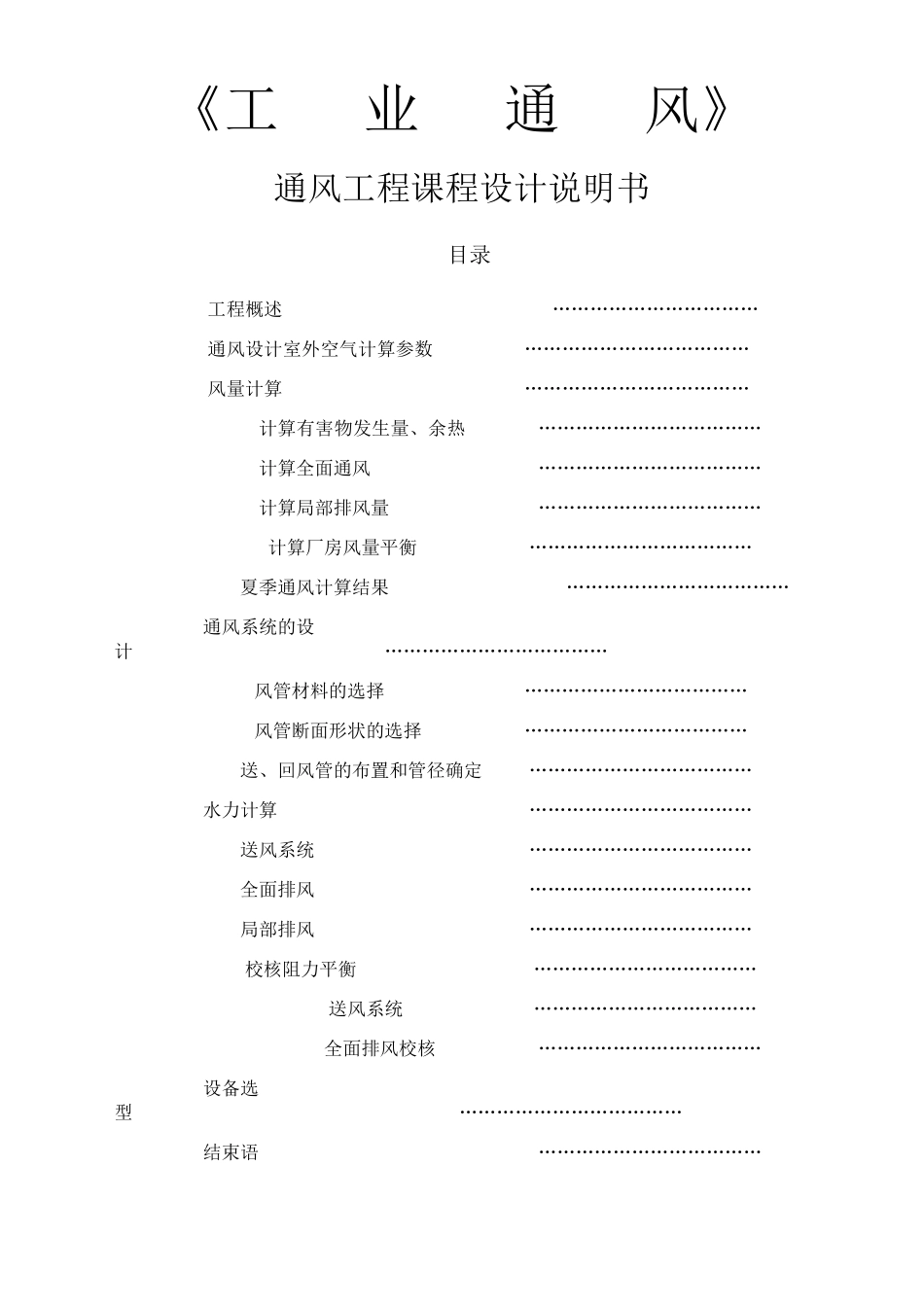

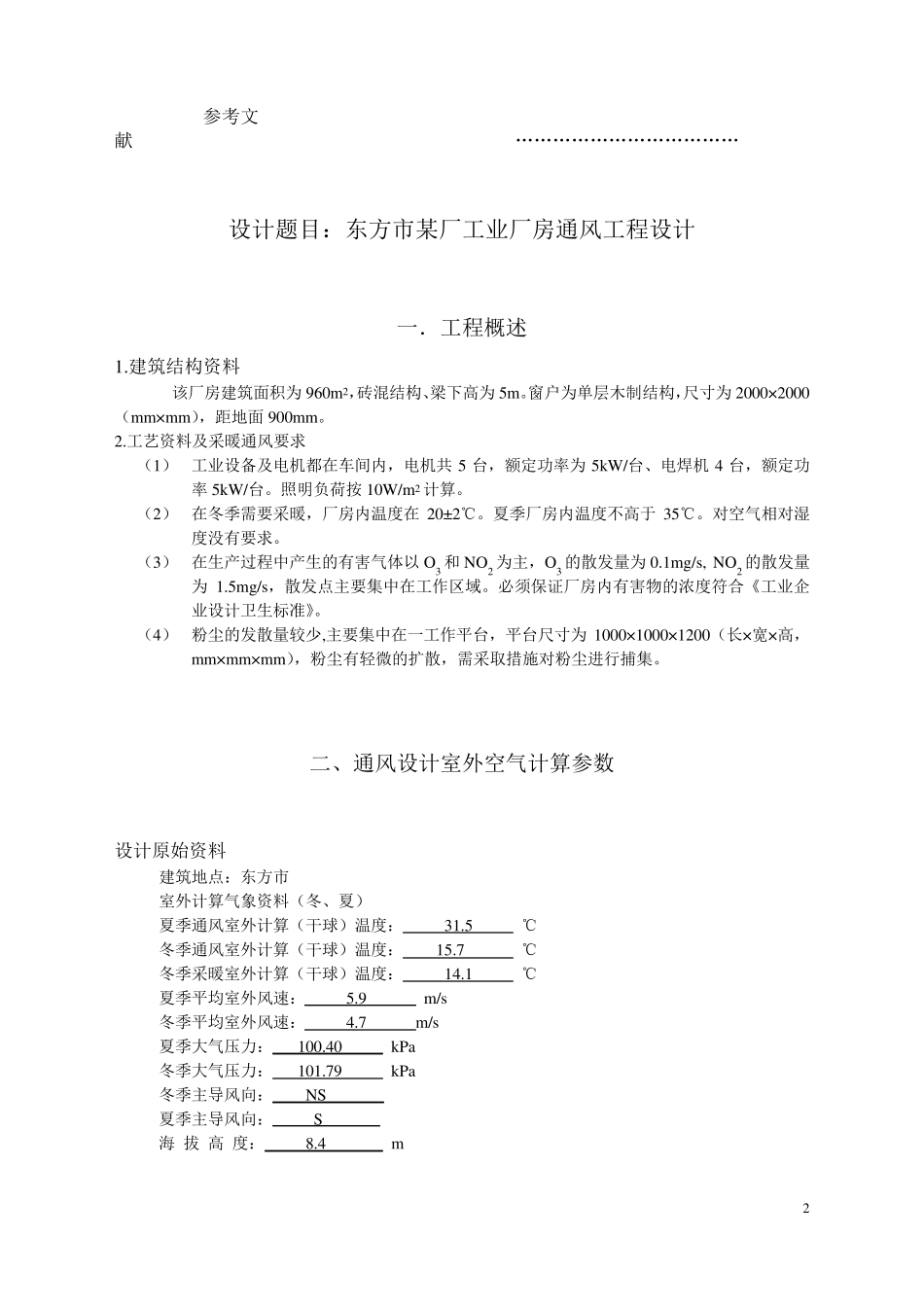

《工 业 通 风》 通风工程课程设计说明书 目录 1 工程概述 ……………………………3 2 通风设计室外空气计算参数 ………………………………3 3 风量计算 ………………………………4 3.1.1计算有害物发生量、余热 ………………………………4 3.2.1计算全面通风 ………………………………4 3.2.2计算局部排风量 ………………………………4 3.2.3计算厂房风量平衡 ………………………………5 3.3夏季通风计算结果 ………………………………6 4通风系统的设计 ………………………………6 4.1 风管材料的选择 ………………………………6 4.2 风管断面形状的选择 ………………………………6 4.3送、回风管的布置和管径确定 ………………………………6 5水力计算 ………………………………7 5.1送风系统 ………………………………7 5.2全面排风 ………………………………10 5.3局部排风 ………………………………12 5.4 校核阻力平衡 ………………………………13 5.4.1 送风系统 ………………………………13 5.4.2全面排风校核 ………………………………15 6设备选型 ………………………………16 7结束语 ………………………………17 2 8参考文献 ………………………………17 设计题目：东方市某厂工业厂房通风工程设计 一．工程概述 1.建筑结构资料 该厂房建筑面积为 960m2，砖混结构、梁下高为 5m。窗户为单层木制结构，尺寸为 2000× 2000 （mm× mm），距地面 900mm。 2.工艺资料及采暖通风要求 （1） 工业设备及电机都在车间内，电机共 5 台，额定功率为 5kW/台、电焊机 4 台，额定功率 5kW/台。照明负荷按 10W/m2 计算。 （2） 在冬季需要采暖，厂房内温度在 20± 2℃。夏季厂房内温度不高于 35℃。对空气相对湿度没有要求。 （3） 在生产过程中产生的有害气体以 O3 和 NO2 为主，O3 的散发量为 0.1mg/s, NO2 的散发量为 1.5mg/s，散发点主要集中在工作区域。必须保证厂房内有害物的浓度符合《工业企业设计卫生标准》。 （4） 粉尘的发散量较少,主要集中在一工作平台，平台尺寸为 1000× 1000× 1200（长× 宽× 高，mm× mm× mm），粉尘有轻微的扩散，需采取措施对粉尘进行捕集。 二、通风设计室外空气计算参数 设计原始资料 建筑地点：东方市 室外计算气象资料（冬、夏） 夏季通风室外计算（干球）温度： 31.5 ℃ 冬季通风室...
