2025年矿山喷射混凝土施工技术要点VIP免费

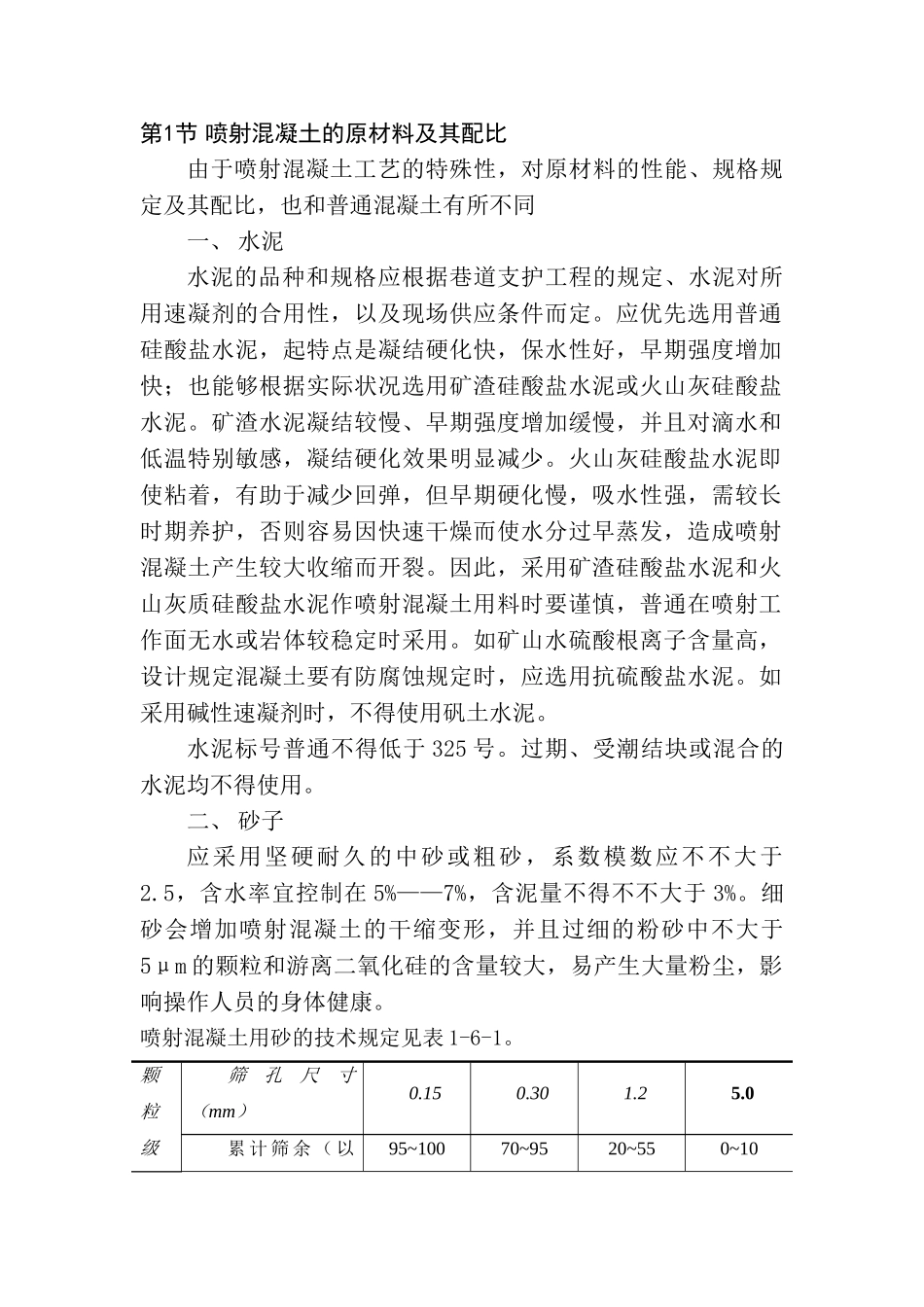

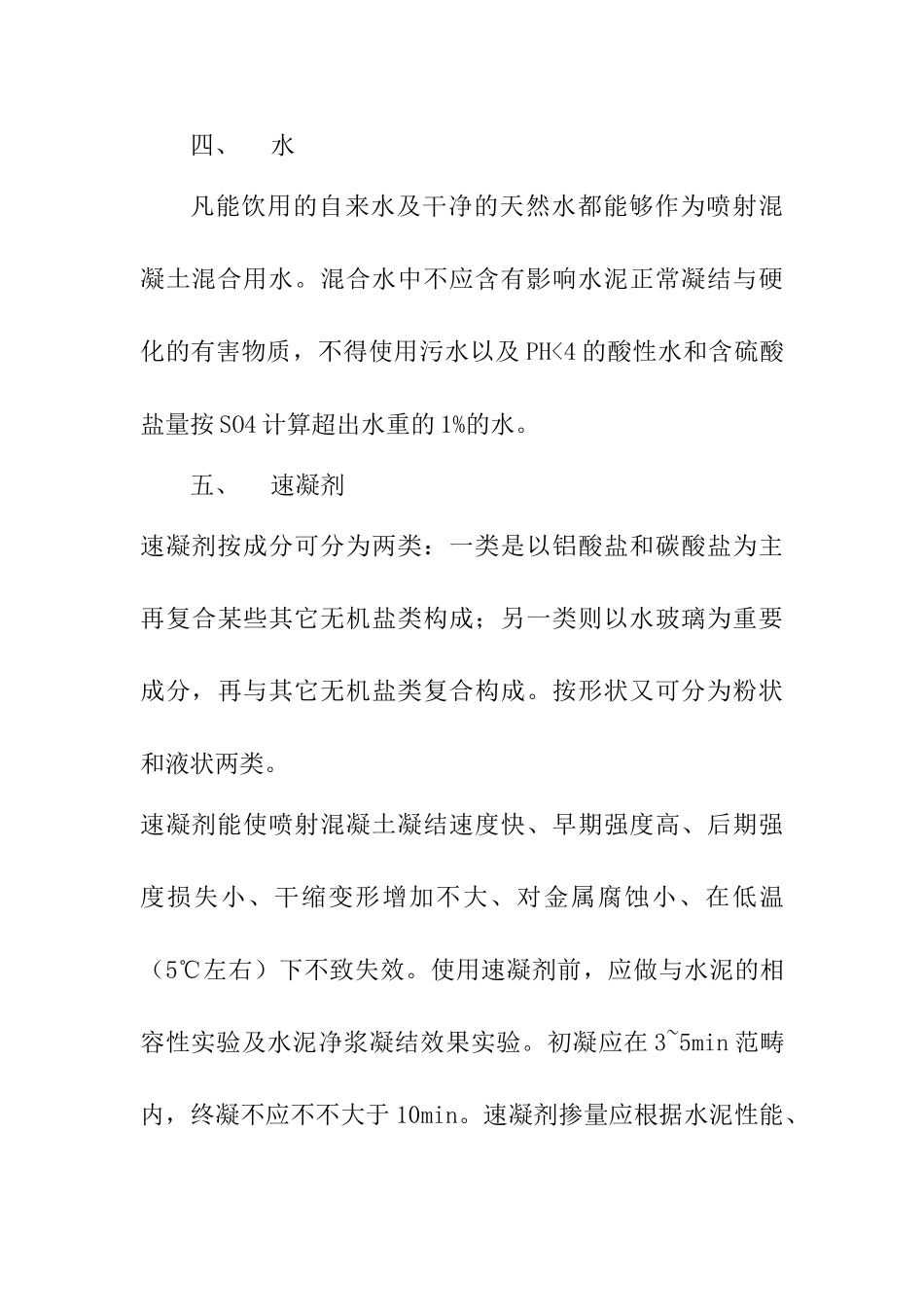

第1节 喷射混凝土的原材料及其配比由于喷射混凝土工艺的特殊性，对原材料的性能、规格规定及其配比，也和普通混凝土有所不同一、 水泥水泥的品种和规格应根据巷道支护工程的规定、水泥对所用速凝剂的合用性，以及现场供应条件而定。应优先选用普通硅酸盐水泥，起特点是凝结硬化快，保水性好，早期强度增加快；也能够根据实际状况选用矿渣硅酸盐水泥或火山灰硅酸盐水泥。矿渣水泥凝结较慢、早期强度增加缓慢，并且对滴水和低温特别敏感，凝结硬化效果明显减少。火山灰硅酸盐水泥即使粘着，有助于减少回弹，但早期硬化慢，吸水性强，需较长时期养护，否则容易因快速干燥而使水分过早蒸发，造成喷射混凝土产生较大收缩而开裂。因此，采用矿渣硅酸盐水泥和火山灰质硅酸盐水泥作喷射混凝土用料时要谨慎，普通在喷射工作面无水或岩体较稳定时采用。如矿山水硫酸根离子含量高，设计规定混凝土要有防腐蚀规定时，应选用抗硫酸盐水泥。如采用碱性速凝剂时，不得使用矾土水泥。水泥标号普通不得低于 325 号。过期、受潮结块或混合的水泥均不得使用。二、 砂子应采用坚硬耐久的中砂或粗砂，系数模数应不不大于2.5，含水率宜控制在 5%——7%，含泥量不得不不大于 3%。细砂会增加喷射混凝土的干缩变形，并且过细的粉砂中不大于5μm 的颗粒和游离二氧化硅的含量较大，易产生大量粉尘，影响操作人员的身体健康。喷射混凝土用砂的技术规定见表 1-6-1。颗粒级筛孔尺寸（mm）0.150.301.25.0累 计 筛 余 （ 以95~10070~9520~550~10配重量%计）泥土质含量（用冲洗法实验）按重量计不不不大于（%）3硫化物和硫酸盐含量（折算为 SO4）按重量计，不不不大于（%）1有机质含量（用比色法实验）颜色不深于原则色，如深于原则色，则以混凝土进行强度对比实验加以复核三、石子应采用坚硬耐久的卵石或碎石，粒径不应不不大于15mm。采用卵石。因其光滑干净，对喷射机和输料管路摩损少，有助于远距离输料和减少堵管故障。碎石混凝土比卵石混凝土强度高，喷射作业中回弹率也较低，但碎石有棱角，表面粗糙，对喷射机和输料管路摩损严重，应尽量少用。喷射混凝土用石子的技术规定见表 1-6-2。当使用碱性速凝剂时，不得使用含有活性二氧化硅的石材。四、水凡能饮用的自来水及干净的天然水都能够作为喷射混凝土混合用水。混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水以及 PH<4 的酸性水和含硫酸盐量按 SO4 计算超出水重的 1%的水。五、速凝剂...
