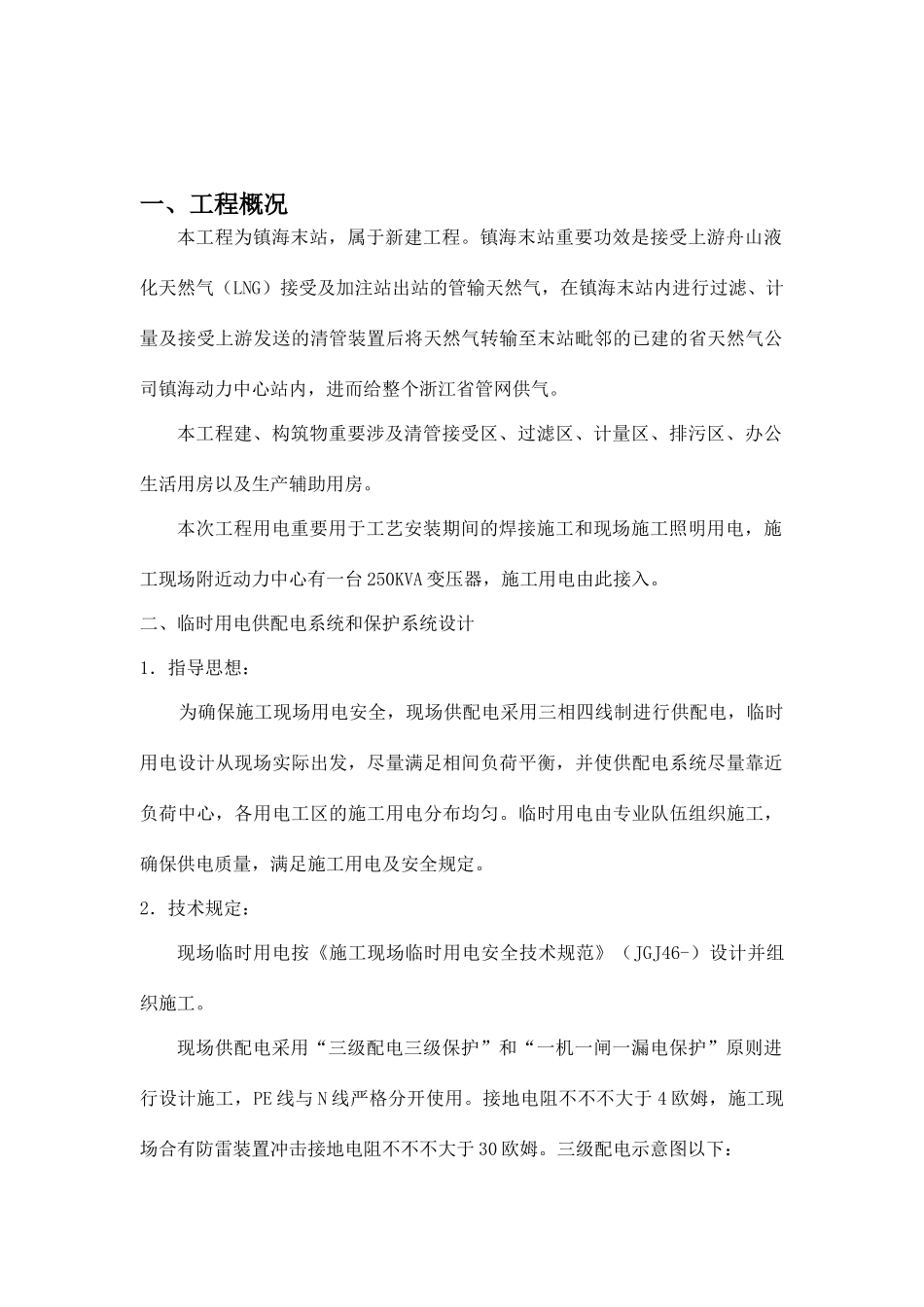

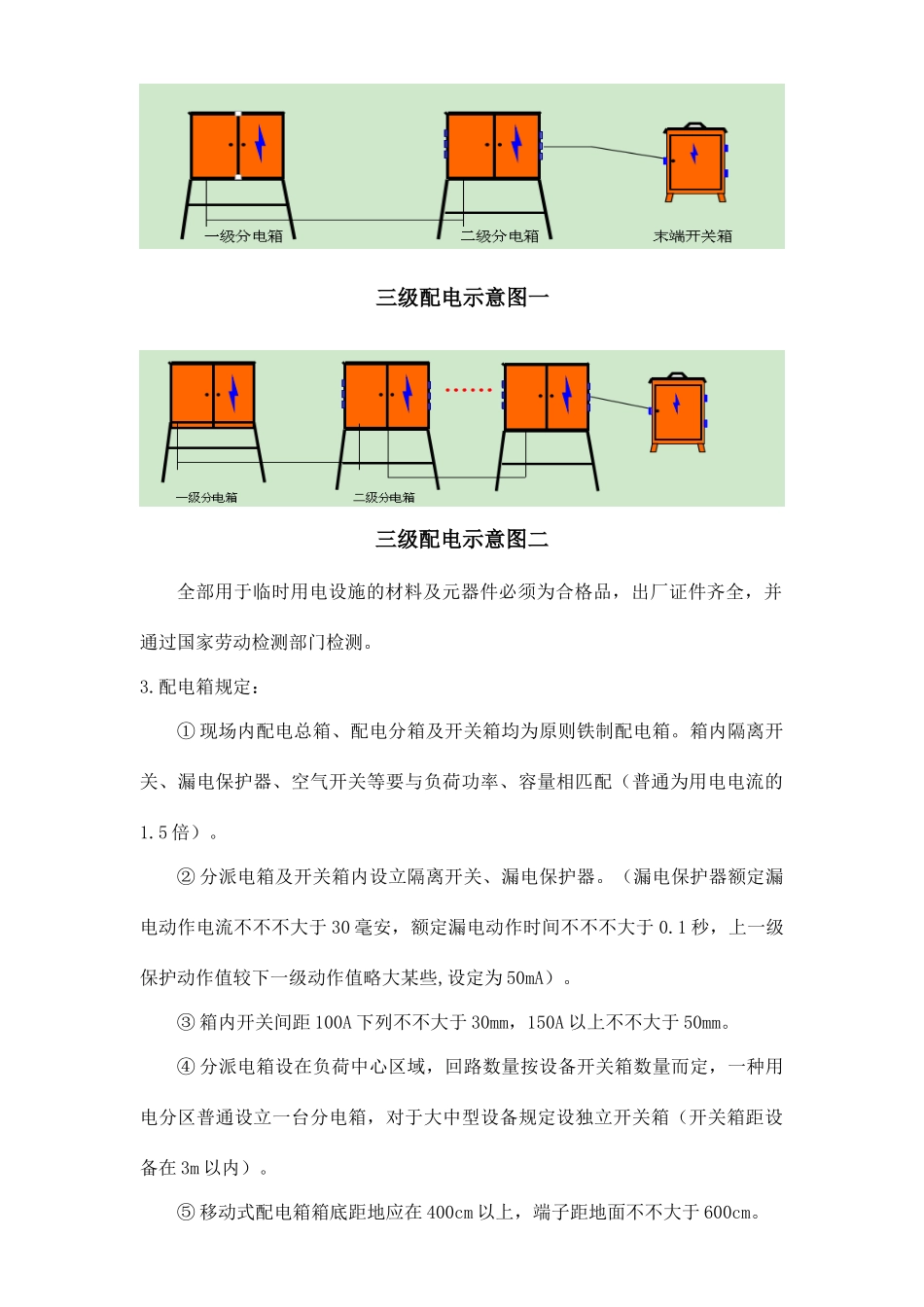

镇海末站临时用电方案 编制: 审核: 审批: 一、工程概况本工程为镇海末站,属于新建工程。镇海末站重要功效是接受上游舟山液化天然气(LNG)接受及加注站出站的管输天然气,在镇海末站内进行过滤、计量及接受上游发送的清管装置后将天然气转输至末站毗邻的已建的省天然气公司镇海动力中心站内,进而给整个浙江省管网供气。本工程建、构筑物重要涉及清管接受区、过滤区、计量区、排污区、办公生活用房以及生产辅助用房。本次工程用电重要用于工艺安装期间的焊接施工和现场施工照明用电,施工现场附近动力中心有一台 250KVA 变压器,施工用电由此接入。二、临时用电供配电系统和保护系统设计1.指导思想: 为确保施工现场用电安全,现场供配电采用三相四线制进行供配电,临时用电设计从现场实际出发,尽量满足相间负荷平衡,并使供配电系统尽量靠近负荷中心,各用电工区的施工用电分布均匀。临时用电由专业队伍组织施工,确保供电质量,满足施工用电及安全规定。2.技术规定: 现场临时用电按《施工现场临时用电安全技术规范》(JGJ46-)设计并组织施工。现场供配电采用“三级配电三级保护”和“一机一闸一漏电保护”原则进行设计施工,PE 线与 N 线严格分开使用。接地电阻不不不大于 4 欧姆,施工现场合有防雷装置冲击接地电阻不不不大于 30 欧姆。三级配电示意图以下:全部用于临时用电设施的材料及元器件必须为合格品,出厂证件齐全,并通过国家劳动检测部门检测。3.配电箱规定:① 现场内配电总箱、配电分箱及开关箱均为原则铁制配电箱。箱内隔离开关、漏电保护器、空气开关等要与负荷功率、容量相匹配(普通为用电电流的1.5 倍)。② 分派电箱及开关箱内设立隔离开关、漏电保护器。(漏电保护器额定漏电动作电流不不不大于 30 毫安,额定漏电动作时间不不不大于 0.1 秒,上一级保护动作值较下一级动作值略大某些,设定为 50mA)。③ 箱内开关间距 100A 下列不不大于 30mm,150A 以上不不大于 50mm。④ 分派电箱设在负荷中心区域,回路数量按设备开关箱数量而定,一种用电分区普通设立一台分电箱,对于大中型设备规定设独立开关箱(开关箱距设备在 3m 以内)。⑤ 移动式配电箱箱底距地应在 400cm 以上,端子距地面不不大于 600cm。三级配电示意图一三级配电示意图二⑥ 隔离开关应采用分断时含有可见分断点,并能同时断开电源全部极的隔离电器。现场敷设电缆采用铜芯交联聚乙烯绝缘电缆,根据现场实际,采...
