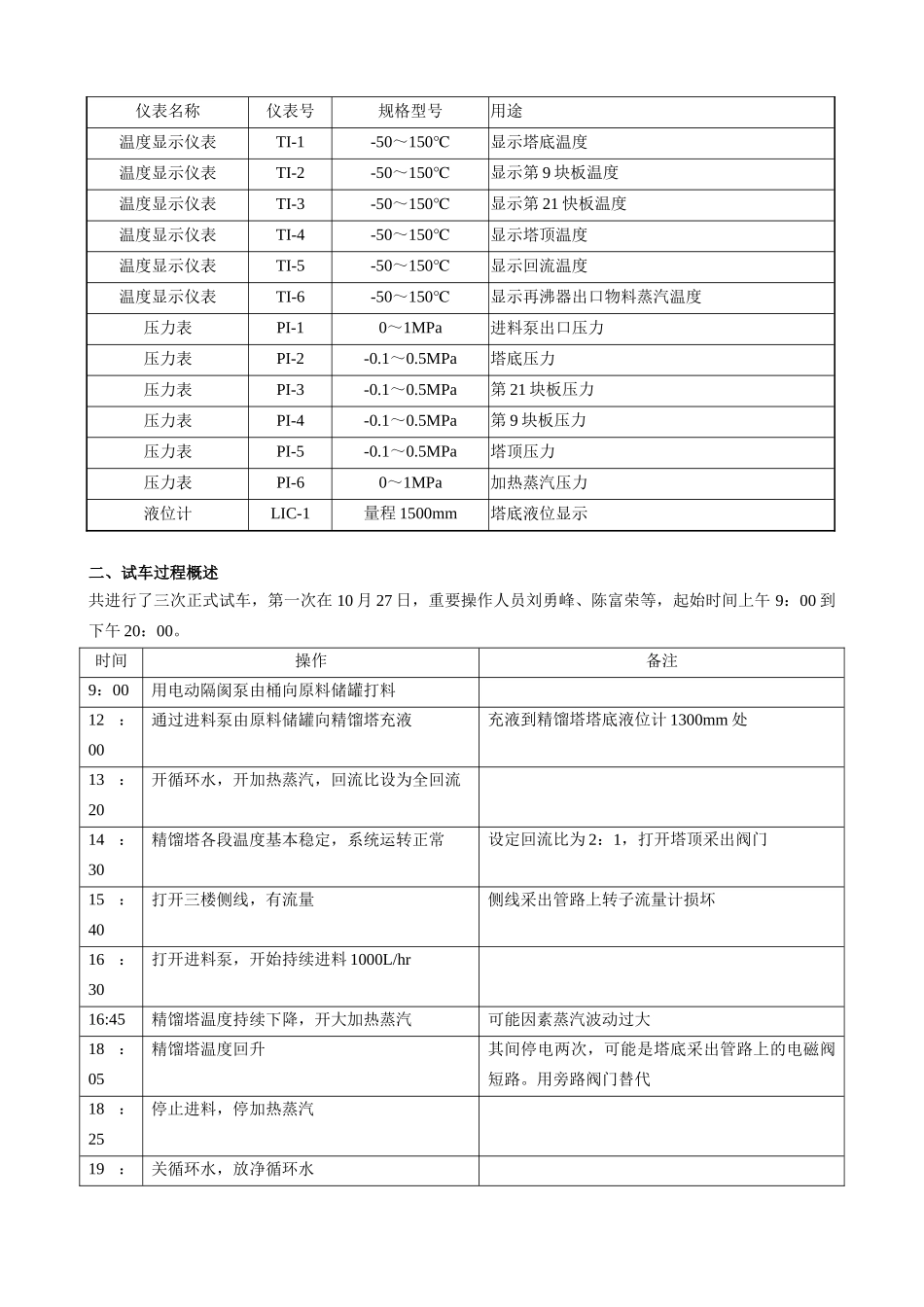

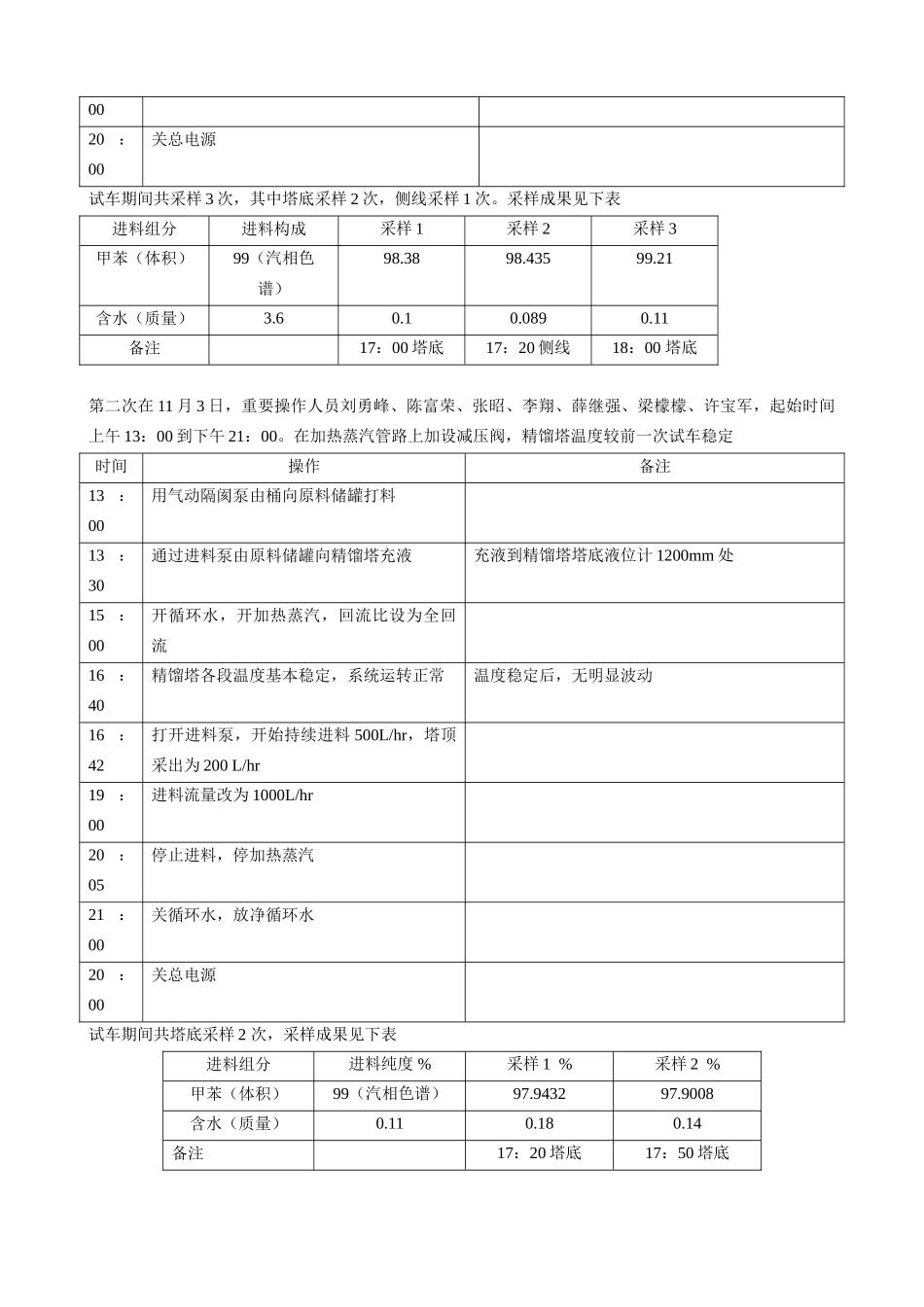

试车报告一、装置流程简述物料通过前解决进入进料储罐，由进料泵打入精馏塔；塔顶馏出物在塔顶冷凝器中被冷凝，在回流比控制的控制下，一部分液体回流到精馏塔，另一部分流入塔顶产品储罐；塔底釜液一部分流入塔底产品储罐，另一部分进入热虹吸再沸器被加热为蒸汽回到精馏塔；在侧线采出口采出侧线产品，通过侧线冷却器冷却流入侧线产品储罐。设备一览表设备号设备名称规格型号材质用途T201精馏塔φ500，高 17.175m不锈钢 精馏待回收溶剂E201再沸器S=10㎡,φ500,L=1500不锈钢 加热塔底物料E202侧线冷却器S=5㎡,φ273，L=不锈钢 冷却侧线产品E203塔顶冷凝器S=25㎡,φ530,L=不锈钢 冷却塔顶物料蒸汽V201原料储罐1000L，φ1000不锈钢 储存待回收溶剂V202塔底产品储罐1000L，φ1000不锈钢 存储塔底产品V203侧线产品储罐500L，φ800不锈钢 储存侧线产品V204备用储罐500L，φ800不锈钢 储存侧线产品或塔顶产品V205塔顶产品储罐500L，φ800不锈钢 存储塔顶产品P201进料泵SPG40-160A不锈钢 输送原料液P202备用泵SPG40-160A不锈钢 输送原料液控制仪表列表仪表名称仪表号规格型号用途温度显示仪表TI-1-50～150℃显示塔底温度温度显示仪表TI-2-50～150℃显示第 9 块板温度温度显示仪表TI-3-50～150℃显示第 21 快板温度温度显示仪表TI-4-50～150℃显示塔顶温度温度显示仪表TI-5-50～150℃显示回流温度温度显示仪表TI-6-50～150℃显示再沸器出口物料蒸汽温度压力表PI-10～1MPa进料泵出口压力压力表PI-2-0.1～0.5MPa塔底压力压力表PI-3-0.1～0.5MPa第 21 块板压力压力表PI-4-0.1～0.5MPa第 9 块板压力压力表PI-5-0.1～0.5MPa塔顶压力压力表PI-60～1MPa加热蒸汽压力 液位计LIC-1量程 1500mm塔底液位显示二、试车过程概述共进行了三次正式试车，第一次在 10 月 27 日，重要操作人员刘勇峰、陈富荣等，起始时间上午 9：00 到下午 20：00。时间操作备注9：00用电动隔阂泵由桶向原料储罐打料12：00通过进料泵由原料储罐向精馏塔充液充液到精馏塔塔底液位计 1300mm 处13：20开循环水，开加热蒸汽，回流比设为全回流14：30精馏塔各段温度基本稳定，系统运转正常设定回流比为 2：1，打开塔顶采出阀门15：40 打开三楼侧线，有流量侧线采出管路上转子流量计损坏16：30打开进料泵，开始持续进料 1000L/hr16:45精馏塔温度持续下降，开大加热蒸汽可能因素蒸汽波动过大18：05精馏塔温度回升其间停电两次，可能是塔底采出管路上的电磁阀短路...
