2025年箱变外壳描述VIP免费

2025年箱变外壳描述_第1页
1/9
2025年箱变外壳描述_第2页
2/9
2025年箱变外壳描述_第3页
3/9

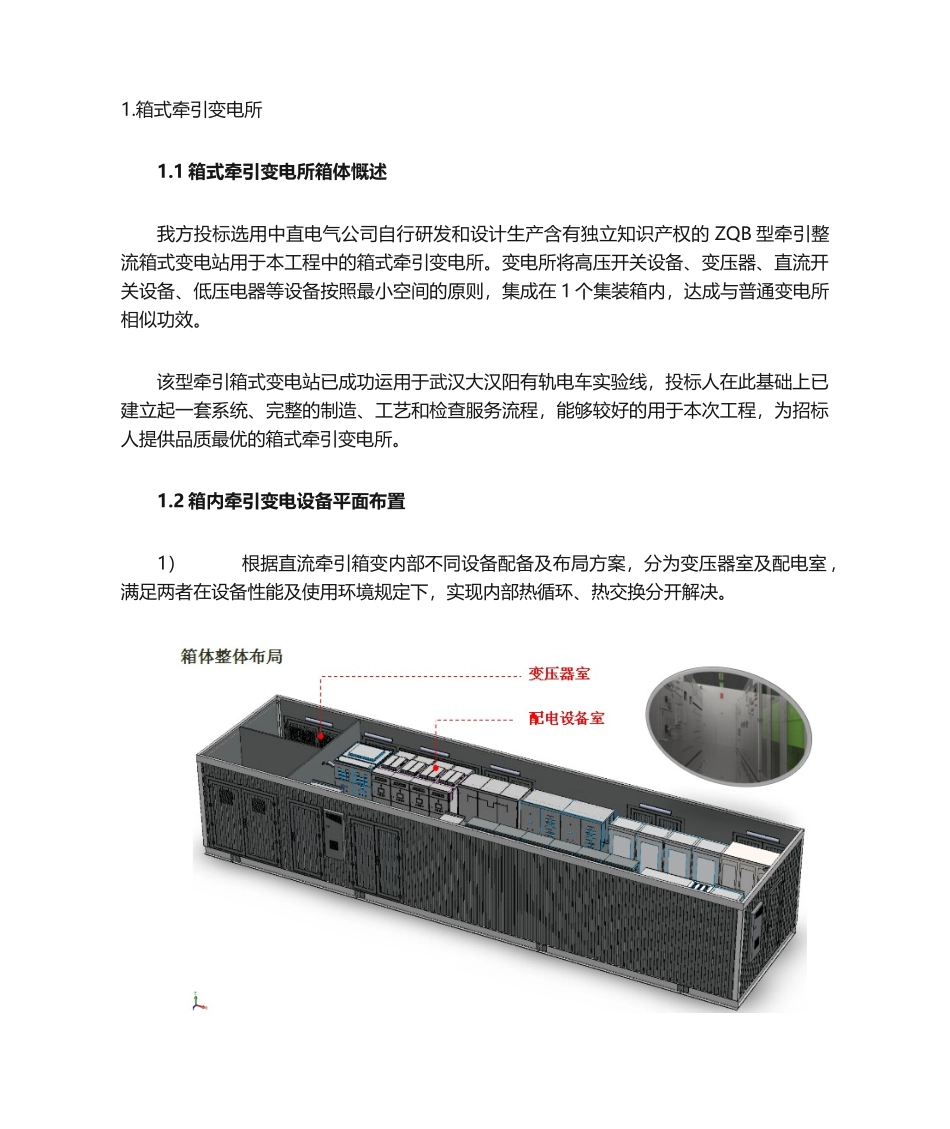

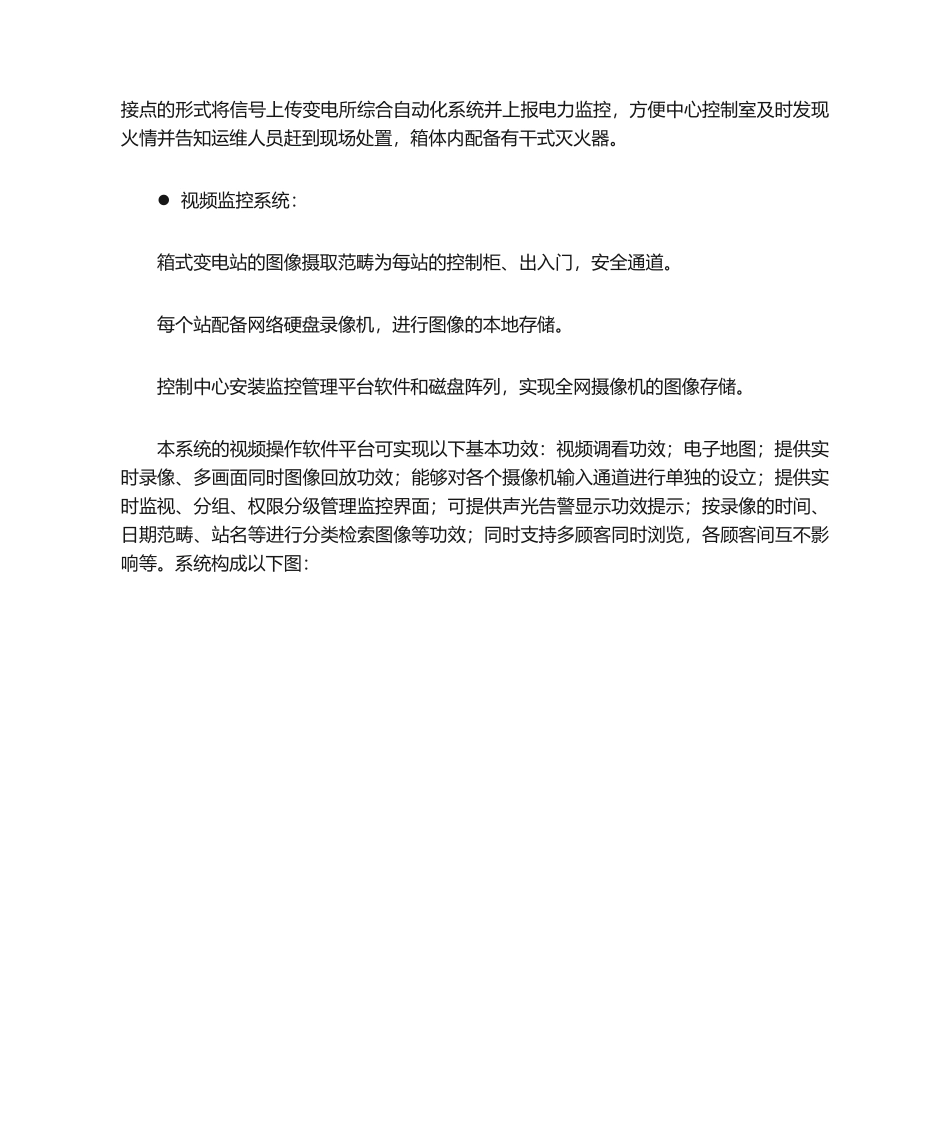

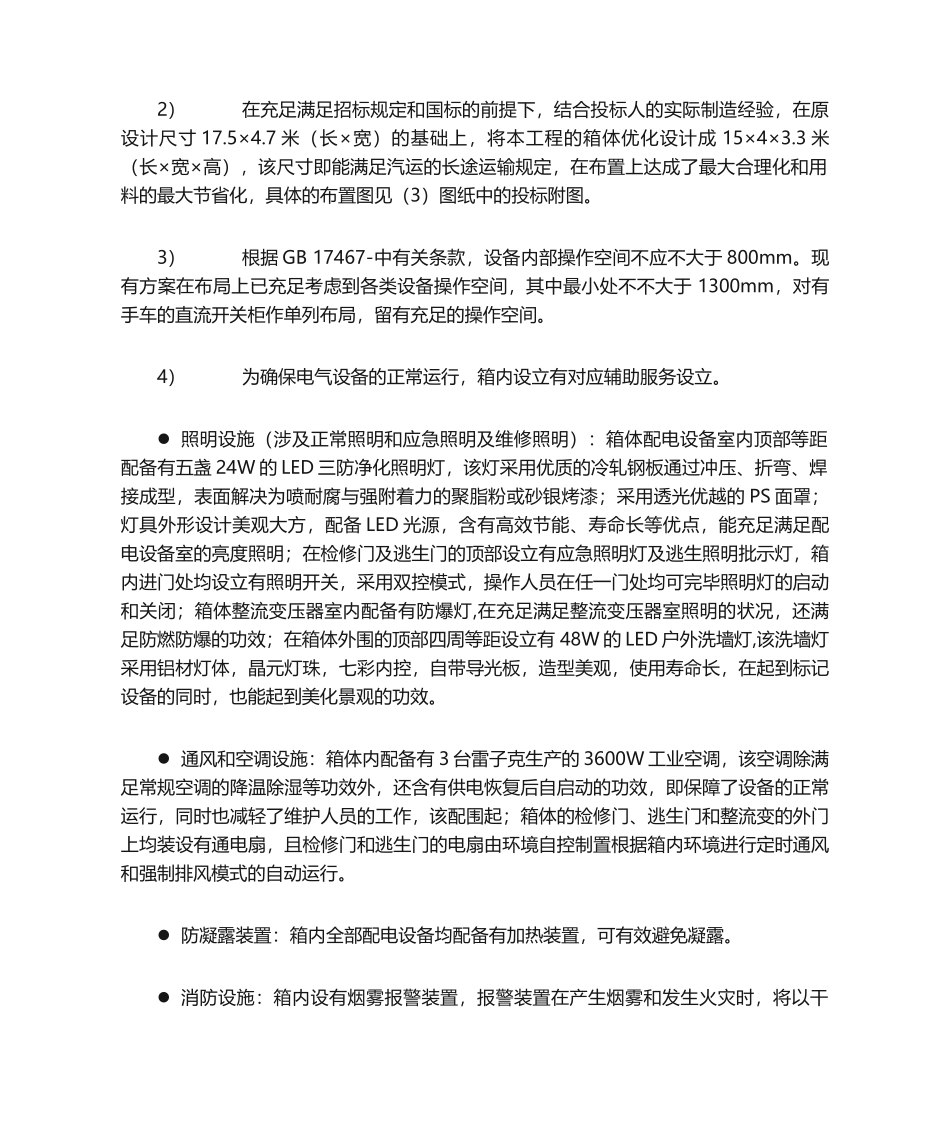

1.箱式牵引变电所1.1 箱式牵引变电所箱体慨述我方投标选用中直电气公司自行研发和设计生产含有独立知识产权的 ZQB 型牵引整流箱式变电站用于本工程中的箱式牵引变电所。变电所将高压开关设备、变压器、直流开关设备、低压电器等设备按照最小空间的原则,集成在 1 个集装箱内,达成与普通变电所相似功效。该型牵引箱式变电站已成功运用于武汉大汉阳有轨电车实验线,投标人在此基础上已建立起一套系统、完整的制造、工艺和检查服务流程,能够较好的用于本次工程,为招标人提供品质最优的箱式牵引变电所。1.2 箱内牵引变电设备平面布置1)根据直流牵引箱变内部不同设备配备及布局方案,分为变压器室及配电室 ,满足两者在设备性能及使用环境规定下,实现内部热循环、热交换分开解决。2)在充足满足招标规定和国标的前提下,结合投标人的实际制造经验,在原设计尺寸 17.5×4.7 米(长×宽)的基础上,将本工程的箱体优化设计成 15×4×3.3 米(长×宽×高),该尺寸即能满足汽运的长途运输规定,在布置上达成了最大合理化和用料的最大节省化,具体的布置图见(3)图纸中的投标附图。3)根据 GB 17467-中有关条款,设备内部操作空间不应不大于 800mm。现有方案在布局上已充足考虑到各类设备操作空间,其中最小处不不大于 1300mm,对有手车的直流开关柜作单列布局,留有充足的操作空间。4)为确保电气设备的正常运行,箱内设立有对应辅助服务设立。 照明设施(涉及正常照明和应急照明及维修照明):箱体配电设备室内顶部等距配备有五盏 24W 的 LED 三防净化照明灯,该灯采用优质的冷轧钢板通过冲压、折弯、焊接成型,表面解决为喷耐腐与强附着力的聚脂粉或砂银烤漆;采用透光优越的 PS 面罩;灯具外形设计美观大方,配备 LED 光源,含有高效节能、寿命长等优点,能充足满足配电设备室的亮度照明;在检修门及逃生门的顶部设立有应急照明灯及逃生照明批示灯,箱内进门处均设立有照明开关,采用双控模式,操作人员在任一门处均可完毕照明灯的启动和关闭;箱体整流变压器室内配备有防爆灯,在充足满足整流变压器室照明的状况,还满足防燃防爆的功效;在箱体外围的顶部四周等距设立有 48W 的 LED 户外洗墙灯,该洗墙灯采用铝材灯体,晶元灯珠,七彩内控,自带导光板,造型美观,使用寿命长,在起到标记设备的同时,也能起到美化景观的功效。 通风和空调设施:箱体内配备有 3 台雷子克生产的 3600W 工业空调,该空调除满足...
