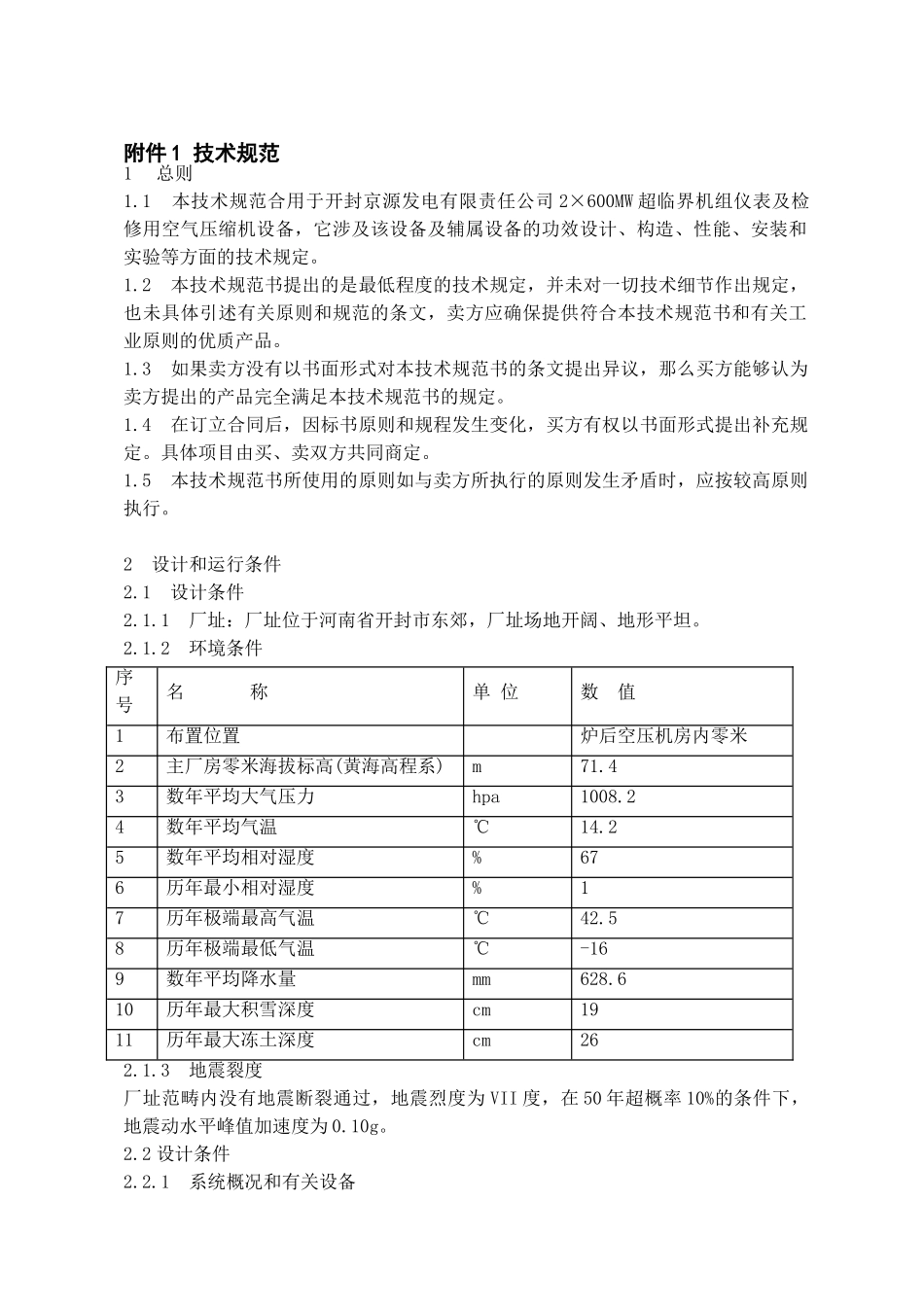

附件 1 技术规范1总则1.1 本技术规范合用于开封京源发电有限责任公司 2×600MW 超临界机组仪表及检修用空气压缩机设备，它涉及该设备及辅属设备的功效设计、构造、性能、安装和实验等方面的技术规定。1.2 本技术规范书提出的是最低程度的技术规定，并未对一切技术细节作出规定，也未具体引述有关原则和规范的条文，卖方应确保提供符合本技术规范书和有关工业原则的优质产品。1.3 如果卖方没有以书面形式对本技术规范书的条文提出异议，那么买方能够认为卖方提出的产品完全满足本技术规范书的规定。1.4 在订立合同后，因标书原则和规程发生变化，买方有权以书面形式提出补充规定。具体项目由买、卖双方共同商定。1.5 本技术规范书所使用的原则如与卖方所执行的原则发生矛盾时，应按较高原则执行。2 设计和运行条件2.1 设计条件2.1.1 厂址：厂址位于河南省开封市东郊，厂址场地开阔、地形平坦。2.1.2 环境条件序号名 称单 位数 值1布置位置炉后空压机房内零米2主厂房零米海拔标高(黄海高程系)m71.43数年平均大气压力hpa1008.24数年平均气温℃14.25数年平均相对湿度%676历年最小相对湿度%17历年极端最高气温℃42.58历年极端最低气温℃-169数年平均降水量mm628.610历年最大积雪深度cm1911历年最大冻土深度cm262.1.3 地震裂度厂址范畴内没有地震断裂通过，地震烈度为 VII 度，在 50 年超概率 10%的条件下，地震动水平峰值加速度为 0.10g。2.2 设计条件2.2.1系统概况和有关设备为本工程（2×600MW）用的气动仪表、气动执行机构或电气保护设备用的热控设备提供专用无油、无水和清洁的气源。2.2.2 外部冷却水水质分析a) 悬浮物50～100mg/Lb) pH 值(按抽样)8～9.5c) 含盐量～3000mg/Ld) 硬度(CaCO3) 40～100mg/Le) CI-＜350～450mg/Lf) SO＜300～400mg/L3 设备规范3.1 设备名称：空气压缩机 型式：螺杆式型号： MM2503.2 数量： 全厂共 4 台3.3 重要技术参数一、性能参数表序号参数名称单位空压机1.1数量台41.2构造型式螺杆式1.3型号MM2501.4排气量m3/min42.51.5排气压力MPa0.851.6排气温度℃≤501.7排气含油量ppm≤31.8冷却方式风冷或水冷1.9润滑油耗量L/8000 小时 1201.10轴功率kW 242．51.11噪音dB（A）≤80二配备状况2.1配套电机型号IY315M4-42.2电机功率／电压kW / V250/60002.3电机防护等级IP232.4电机冷却方式风冷2.5配套电机厂家北京毕捷电机有限公司4．技术规范4.1 设备性能制造规定4.1.1 空气压...
