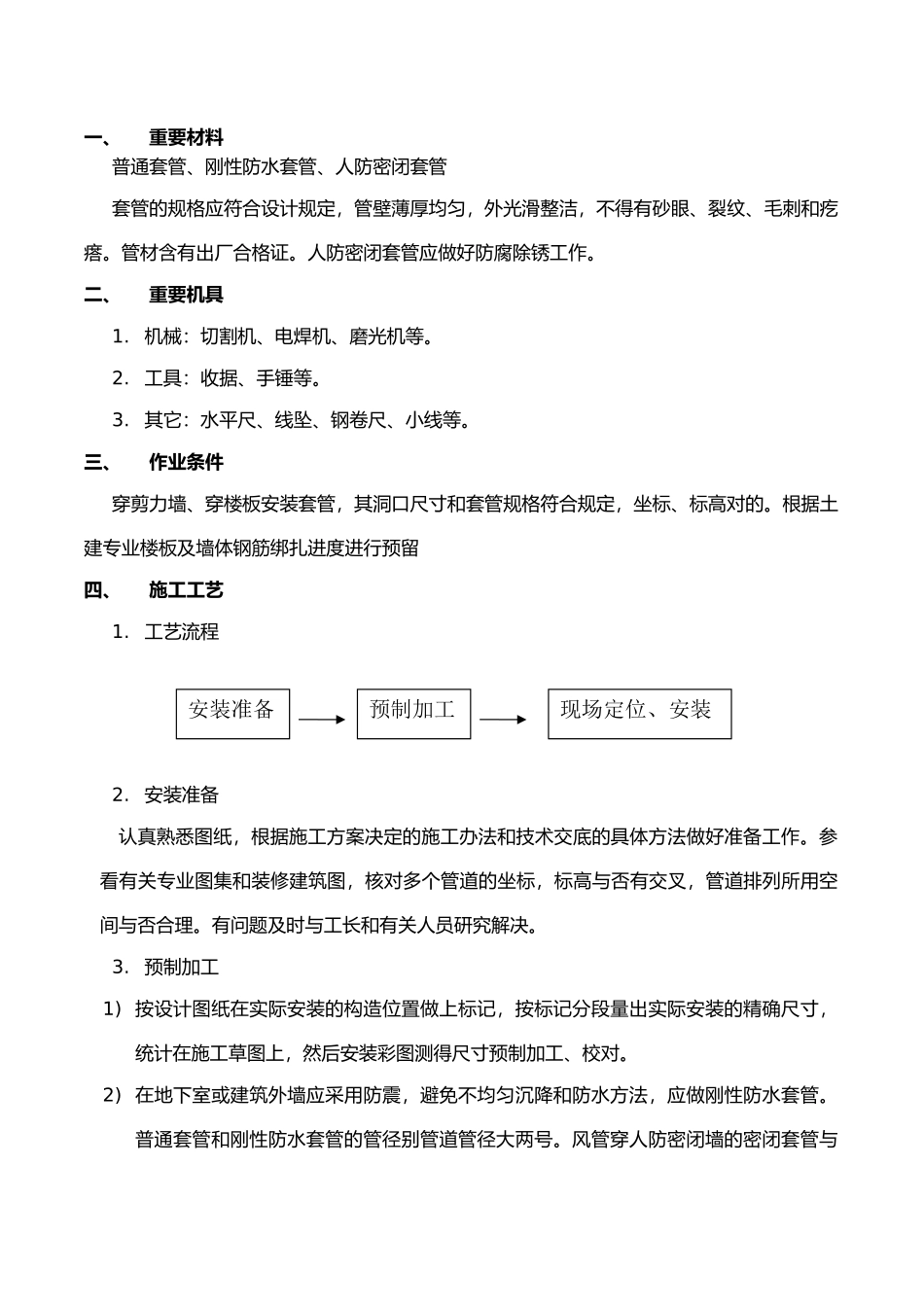

一、重要材料普通套管、刚性防水套管、人防密闭套管套管的规格应符合设计规定，管壁薄厚均匀，外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材含有出厂合格证。人防密闭套管应做好防腐除锈工作。二、重要机具1. 机械：切割机、电焊机、磨光机等。2. 工具：收据、手锤等。3. 其它：水平尺、线坠、钢卷尺、小线等。三、作业条件穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格符合规定，坐标、标高对的。根据土建专业楼板及墙体钢筋绑扎进度进行预留四、施工工艺1. 工艺流程2. 安装准备认真熟悉图纸，根据施工方案决定的施工办法和技术交底的具体方法做好准备工作。参看有关专业图集和装修建筑图，核对多个管道的坐标，标高与否有交叉，管道排列所用空间与否合理。有问题及时与工长和有关人员研究解决。3. 预制加工1) 按设计图纸在实际安装的构造位置做上标记，按标记分段量出实际安装的精确尺寸，统计在施工草图上，然后安装彩图测得尺寸预制加工、校对。2) 在地下室或建筑外墙应采用防震，避免不均匀沉降和防水方法，应做刚性防水套管。普通套管和刚性防水套管的管径别管道管径大两号。风管穿人防密闭墙的密闭套管与安装准备预制加工现场定位、安装风管尺寸相似。3) 刚性防水套管安装制作示意图4) 风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。通风管的密闭穿墙短管，采用厚 3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。密闭翼环采用厚度不不大于3mm 的钢板制作。钢板应平整，其翼高宜为 30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。通风穿墙短管两端伸出墙面的长度应不不大于 100mm。密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚 6mm 的钢板制作。抗力片上摘口宽度应与所穿越的管线外径相似；两块抗力片的槽口必须对插。多个自动排气活门垂直安装时，两中心距离不能不大于 630mm，水平安装时距离不能不大于 550mm。具体两种做法按照下图：预埋管件应刷红丹防锈漆两遍，I 型用于两端接管；II 型用于一段接管。5) 战时在进风机房设立一套测压装置，将测压管室外端直接接至与室外大气相通的楼梯间，接至室外端管口向下。具体安装下图示意布置。预埋密闭测压管的密闭肋采用3mm 钢板制作，具体做法详测压管密闭肋详图6) 密闭通道防护密闭门门框墙上设立 DN50 气密性测量管，管两端采用 A、B 任意一种...
