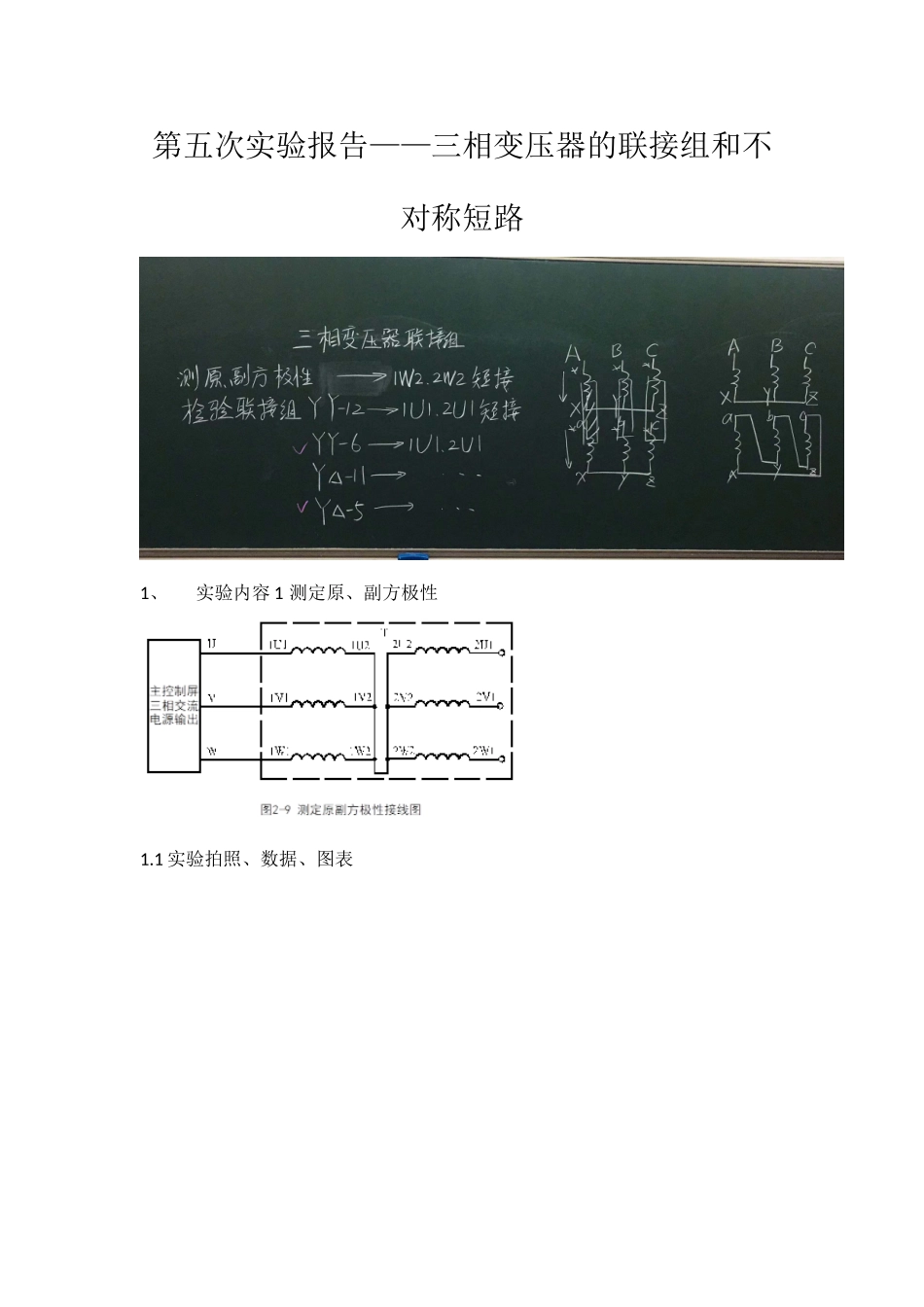

第五次实验报告——三相变压器的联接组和不对称短路1、实验内容 1 测定原、副方极性1.1 实验拍照、数据、图表1.2 实验成果分析与理解 首端 1U1 与 2U1 点为同极性2、实验内容 2 检查联接组（1）Y／Y-12按照图 2-10 接线。1U1、2U1 两端点用导线联接，在高压方施加三相对称的额定电压，测出 U1U1.1V1、U2U1.2V1、U1V1.2V1、U1W1.2W1及 U1V1.2W1，将数字统计于表 2-11 中。2.1 实验拍照、数据、图表图2-10 Y/Y-12联接组（A）接线图主控制屏电源输出三相交流（B）电动势相量图表 2-11实 验 数 据计 算 数 据U1U1.1V1(V)U2U1.2V1(V)U1V1.2V1(V)U1W1.2W1(V)U1V1.2W1(V)KLU1V1.2V1(V)U1W1.2W1 (V) U1V1.2W1 (V)214.5113.4100.6100.3185.71.89100.9100.2186.52.2 实验成果分析与理解=（1.89-1）*113.4=100.9（V） 用两式计算出的电压 U1V1.2V1，U1W1.2W1，U1V1.2W1的数值与实验测取的数值相似，阐明线图连接正常，属 Y／Y-12 联接组。3、实验内容 2 检查联接组（2） Y／Y-6将 Y／Y-12 联接组的副方绕组首、末端标记对调，1U1、2U1 两点用导线相联，如图 2-11 所示。按前面办法测出电压 U1U1.1V1、U2U1.2V2、U1V1.2V2、U1W1.2W2及 U1V1.2W2，将数据统计于表 2-12 中。3.1 实验拍照、数据、图表（B）电动势相量图主控制屏三相交流电源输出（A）接线图图2-11 Y/Y-6联接组表 2-12实 验 数 据计 算 数 据U1U1.1V1(V)U2U1.2V2(V)U1V1.2V2(V)U1W1.2W2(V)U1V1.2W2(V)KLU1V1.2V2(V)U1W1.2W2 (V) U1V1.2W2 (V)220.5166.1165.6174.1166.51.33165.5175.2166.53.2 实验成果分析与理解根据 Y／Y-6 联接组的电动势相量图可得由上两式计算出电压 U1V1.2V2、U1W1.2W2、U1V1.2W2的数值与实测相似，线圈连接对的，属于 Y／Y-6 联接组。4、实验内容 2 检查联接组（3）Y／Δ-11按图 2-12 接线。1U1、2U1 两端点用导线相连，高压方施加对称额定电压，测取U1U1.1V1、U2U1.2V1、U1V1.2V1、U1W1.2W1及 U1V1.2W1，将数据统计于表 2-13 中4.1 实验拍照、数据、图表表 2-13实 验 数 据计 算 数 据U1U1.1V1(V)U2U1.2V1(V)U1V1.2V1(V)U1W1.2W1(V)U1V1.2W1(V)KLU1V1.2V1(V)U1W1.2W1 (V) U1V1.2W1 (V)220.331.4193.4193.1193.47193．2193.2193.24.2 实验成果分析与理解根据 Y／Δ-11 联接组的电动势相量可得 由上式计算出的电压 U1V1.2V1、U1W1.2W1、U1V1.2W1 的数值与实测值相似，线圈连接对...
