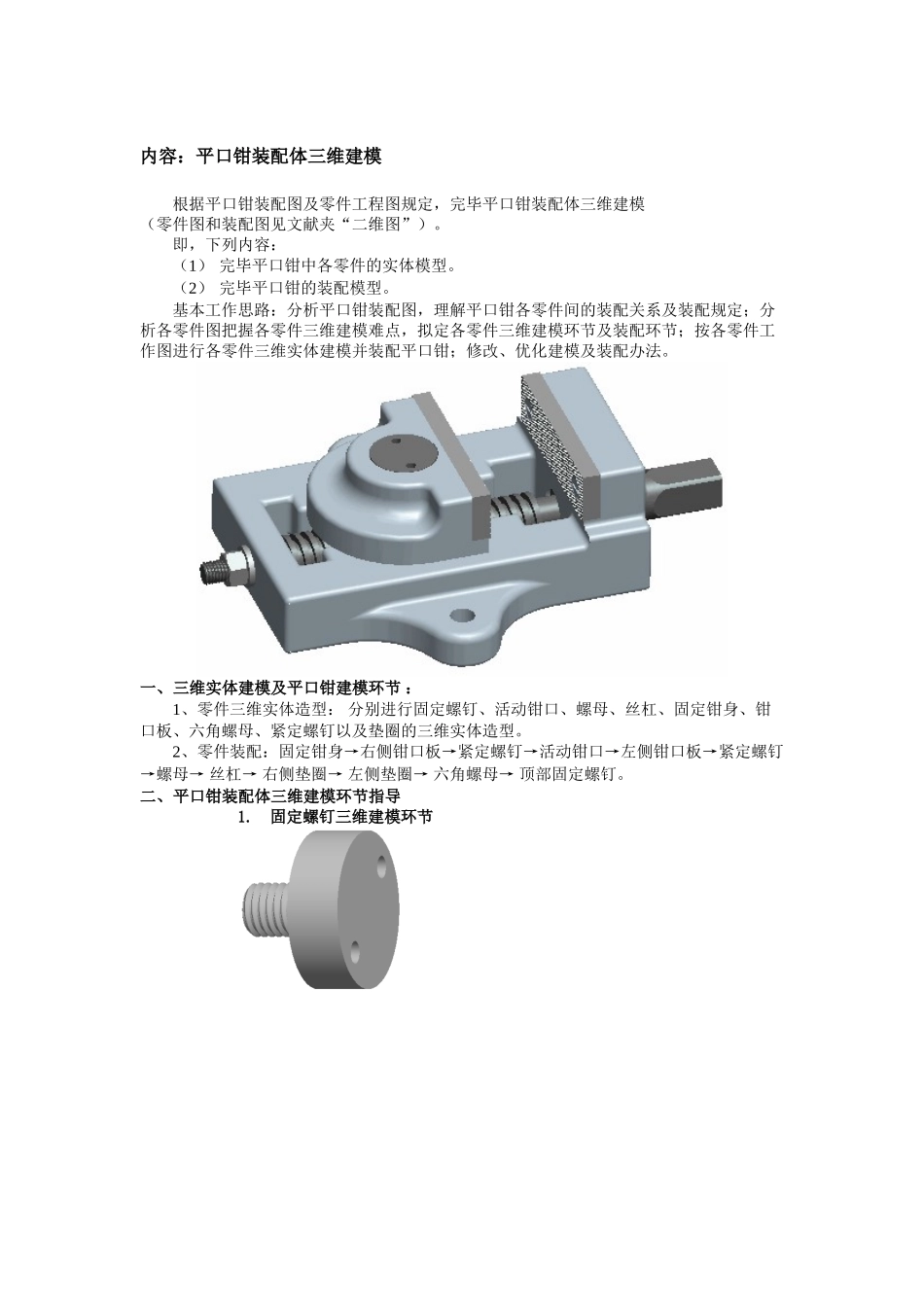

内容：平口钳装配体三维建模根据平口钳装配图及零件工程图规定，完毕平口钳装配体三维建模（零件图和装配图见文献夹“二维图”）
即，下列内容：（1） 完毕平口钳中各零件的实体模型
（2） 完毕平口钳的装配模型
基本工作思路：分析平口钳装配图，理解平口钳各零件间的装配关系及装配规定；分析各零件图把握各零件三维建模难点，拟定各零件三维建模环节及装配环节；按各零件工作图进行各零件三维实体建模并装配平口钳；修改、优化建模及装配办法
一、三维实体建模及平口钳建模环节 ：1、零件三维实体造型： 分别进行固定螺钉、活动钳口、螺母、丝杠、固定钳身、钳口板、六角螺母、紧定螺钉以及垫圈的三维实体造型
2、零件装配：固定钳身→右侧钳口板→紧定螺钉→活动钳口→左侧钳口板→紧定螺钉→螺母→ 丝杠→ 右侧垫圈→ 左侧垫圈→ 六角螺母→ 顶部固定螺钉
二、平口钳装配体三维建模环节指导1

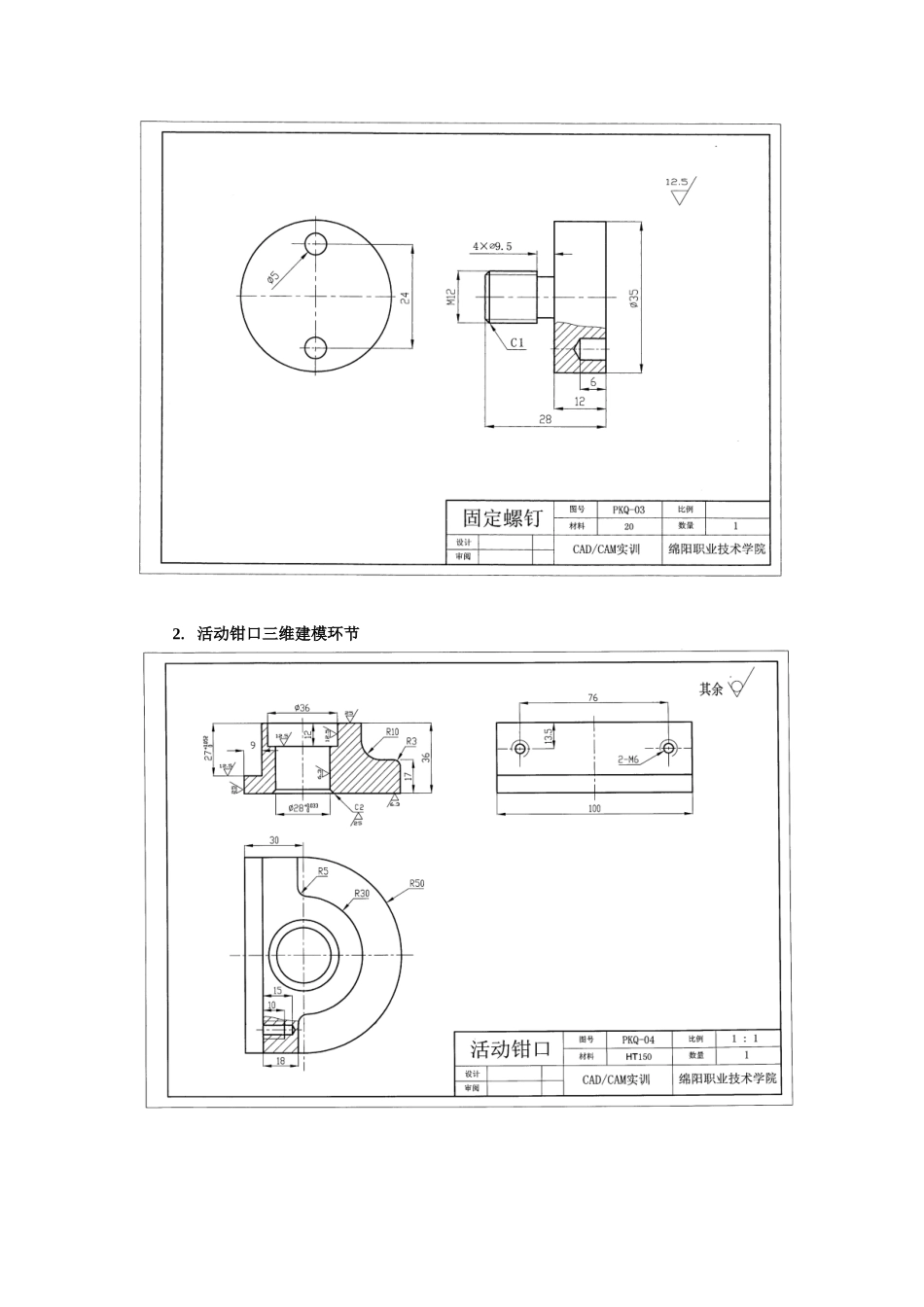

固定螺钉三维建模环节2
活动钳口三维建模环节 3

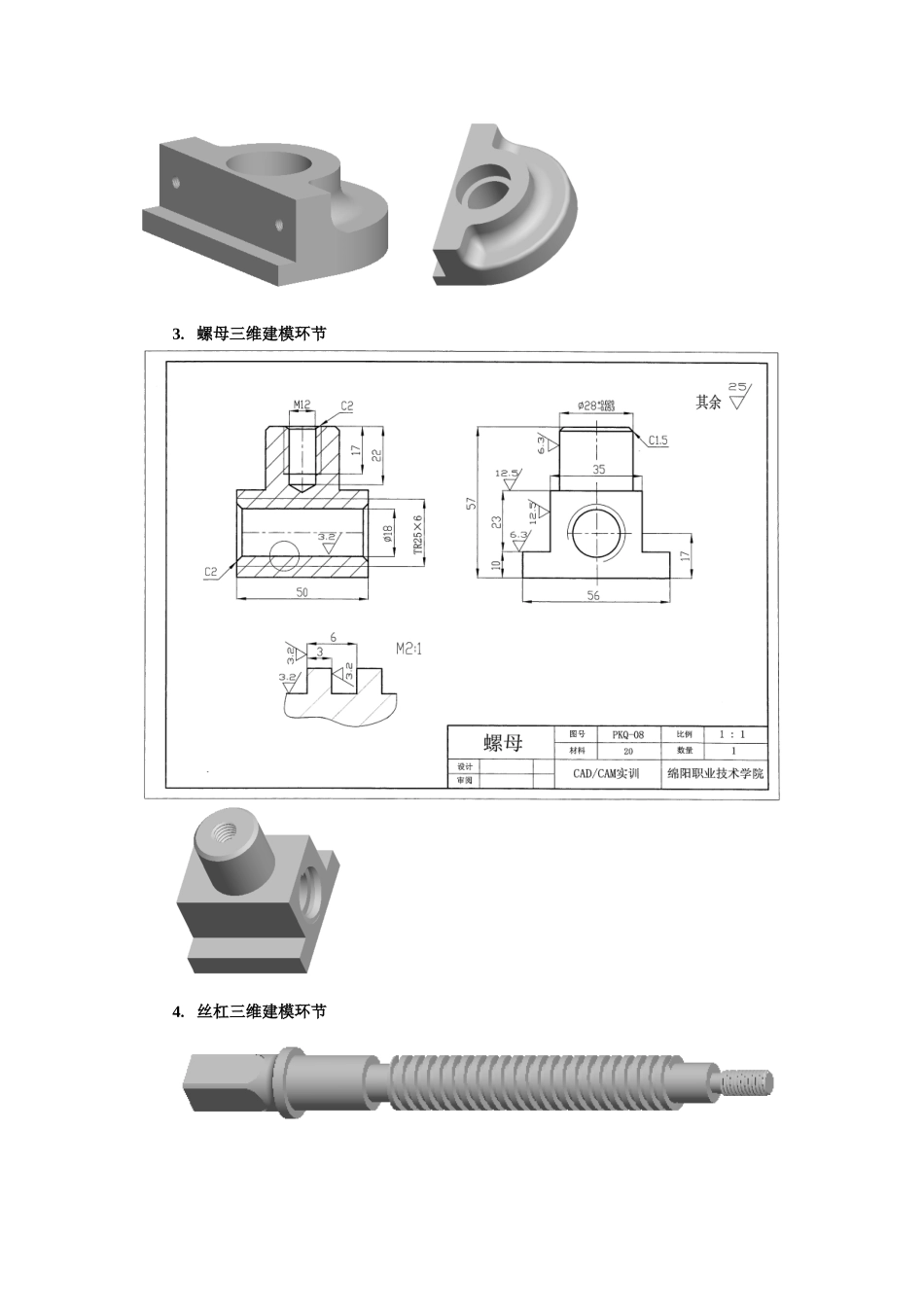

螺母三维建模环节4
丝杠三维建模环节5
固定钳身三维建模环节 6
钳口板三维建模环节 7
六角螺母的三维建模环节 8
紧定螺钉的三维建模环节 9
垫圈 1 的三维建模环节 图 139 垫圈工程图 图 141 完毕的拉伸特性11、平口钳的装配环节图 142 平口钳装配图环节 1 建立工作目录环节 2 进入组件装配模块环节 3 装入固定钳身图 143 调入固定钳身 图 144 固定钳身定位成果环节 4 装入右侧钳口板 图 145 匹配约束的两平面 图 146 匹配后的成果 图 147 匹配约束的两平面 图 148 匹配后的成果图 149 对齐约束的两轴线 图 150 钳口板定位成果环节 5 装入紧定螺钉 1 图 151 对齐约束的两轴线 图 152 对齐后的成果图 153 对齐约束的两平面 图 154 紧定螺钉定位成果环节 6 装入紧定螺钉 2 环节 7 装入活动钳
