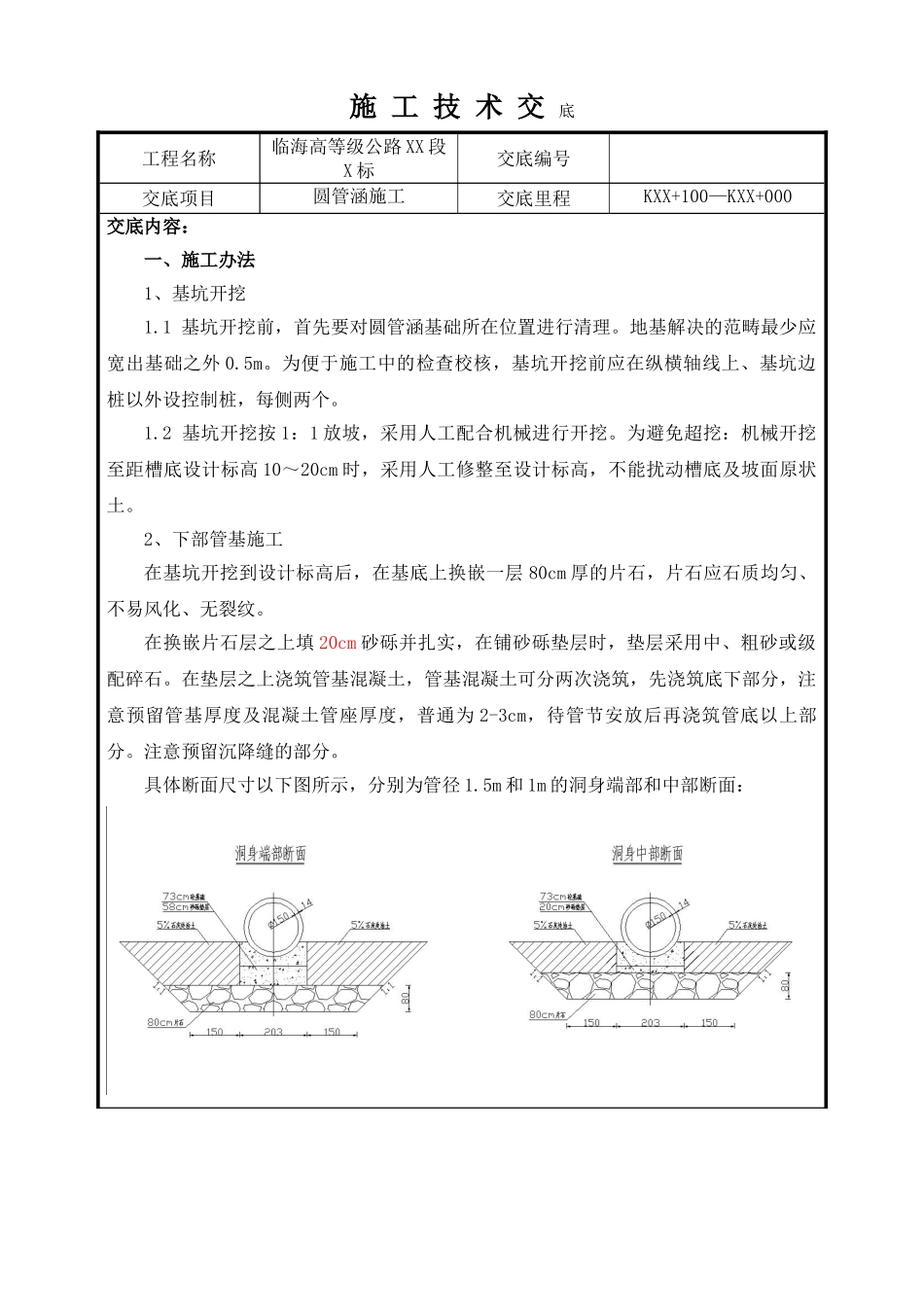

施 工 技 术 交 底工程名称临海高等级公路 XX 段X 标交底编号交底项目圆管涵施工交底里程KXX+100—KXX+000交底内容：一、施工办法1、基坑开挖1.1 基坑开挖前，首先要对圆管涵基础所在位置进行清理。地基解决的范畴最少应宽出基础之外 0.5m。为便于施工中的检查校核，基坑开挖前应在纵横轴线上、基坑边桩以外设控制桩，每侧两个。1.2 基坑开挖按 1：1 放坡，采用人工配合机械进行开挖。为避免超挖：机械开挖至距槽底设计标高 10～20cm 时，采用人工修整至设计标高，不能扰动槽底及坡面原状土。2、下部管基施工在基坑开挖到设计标高后，在基底上换嵌一层 80cm 厚的片石，片石应石质均匀、不易风化、无裂纹。在换嵌片石层之上填 20cm 砂砾并扎实，在铺砂砾垫层时，垫层采用中、粗砂或级配碎石。在垫层之上浇筑管基混凝土，管基混凝土可分两次浇筑，先浇筑底下部分，注意预留管基厚度及混凝土管座厚度，普通为 2-3cm，待管节安放后再浇筑管底以上部分。注意预留沉降缝的部分。具体断面尺寸以下图所示，分别为管径 1.5m 和 1m 的洞身端部和中部断面：3、管节安装3.1 基础混凝土达成其强度的 70%时，由测量人员放样出涵管轴线位置后，使用吊车吊装管节，人工配合的方式进行。3.2 安装时从下游开始，使接头面对上游，使管节受力均匀；全部管节应按对的的轴线和图纸所示坡度敷设。敷设时应确保内壁齐平，管内清洁无赃物，无多出的砂浆及其它杂物。3.3 安装时应注意下列事项：3.3.1 应注意按编号取用对应的管节。3.3.2 各管节应安装平顺，管节必须垫稳坐实，管道内不得遗留泥土等杂物。3.3.3 与基础沉降缝的端面必须一致，不得有犬牙交错现象。3.3.4 圆管在运输、装卸过程中应避免碰撞，避免管节损坏或产生裂纹。4、混凝土上部管基施工，安放管节后，浇筑混凝土至设计标高，待混凝土达成一定强度即在两侧按规定填筑5%石灰处治土。4.1 混凝土管座混凝土浇筑浇筑前，模板内的杂物、积水清理干净，模板经现场技术负责人检查合格后方可进行混凝土浇筑。垫层应先加以湿润，铺一层厚 2～3cm 的水泥砂浆，然后于水泥砂浆凝结前浇筑混凝土。当混凝土倾落高度超出 2m 时，应通过溜槽进行混凝土浇筑；混凝土采用插入式振捣器振捣，移动间距不应超出振动器作用半径的 1.5 倍，与侧模保持 50-100㎜的距离。振捣期间，避免振动时碰撞模板。每一种振动部位必须振动密实，避免过振和漏振，密实以砼停止下沉，不再冒出气泡，表面呈...
