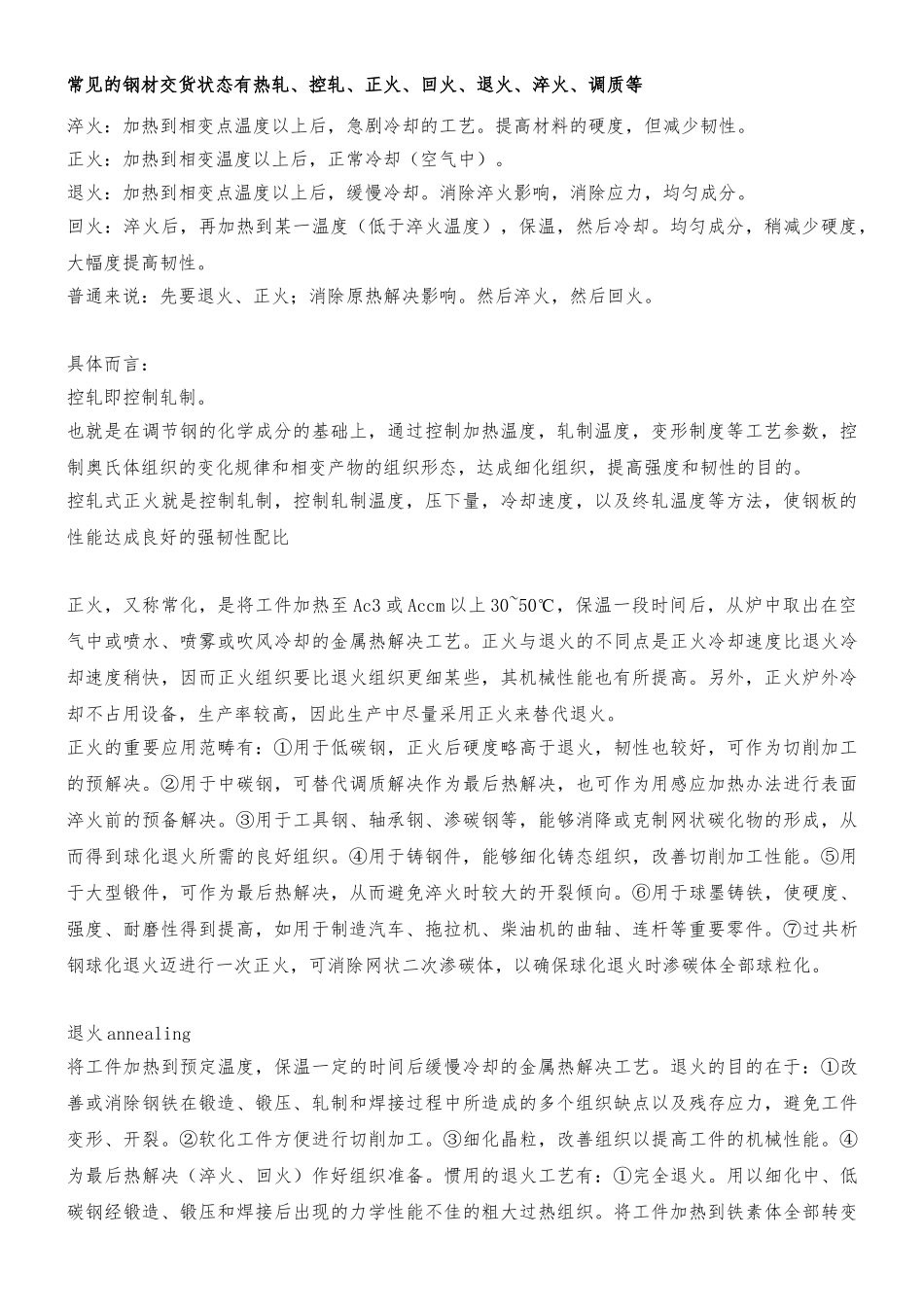

常见的钢材交货状态有热轧、控轧、正火、回火、退火、淬火、调质等淬火：加热到相变点温度以上后，急剧冷却的工艺
提高材料的硬度，但减少韧性
正火：加热到相变温度以上后，正常冷却（空气中）
退火：加热到相变点温度以上后，缓慢冷却
消除淬火影响，消除应力，均匀成分
回火：淬火后，再加热到某一温度（低于淬火温度），保温，然后冷却
均匀成分，稍减少硬度，大幅度提高韧性
普通来说：先要退火、正火；消除原热解决影响
然后淬火，然后回火
具体而言：控轧即控制轧制
也就是在调节钢的化学成分的基础上，通过控制加热温度，轧制温度，变形制度等工艺参数，控制奥氏体组织的变化规律和相变产物的组织形态，达成细化组织，提高强度和韧性的目的
控轧式正火就是控制轧制，控制轧制温度，压下量，冷却速度，以及终轧温度等方法，使钢板的性能达成良好的强韧性配比正火，又称常化，是将工件加热至 Ac3 或 Accm 以上 30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热解决工艺
正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细某些，其机械性能也有所提高
另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽量采用正火来替代退火
正火的重要应用范畴有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预解决
②用于中碳钢，可替代调质解决作为最后热解决，也可作为用感应加热办法进行表面淬火前的预备解决
③用于工具钢、轴承钢、渗碳钢等，能够消降或克制网状碳化物的形成，从而得到球化退火所需的良好组织
④用于铸钢件，能够细化铸态组织，改善切削加工性能
⑤用于大型锻件，可作为最后热解决，从而避免淬火时较大的开裂倾向
⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件
⑦过共析钢球化退火迈进行一次正火，可消除网状二次渗
