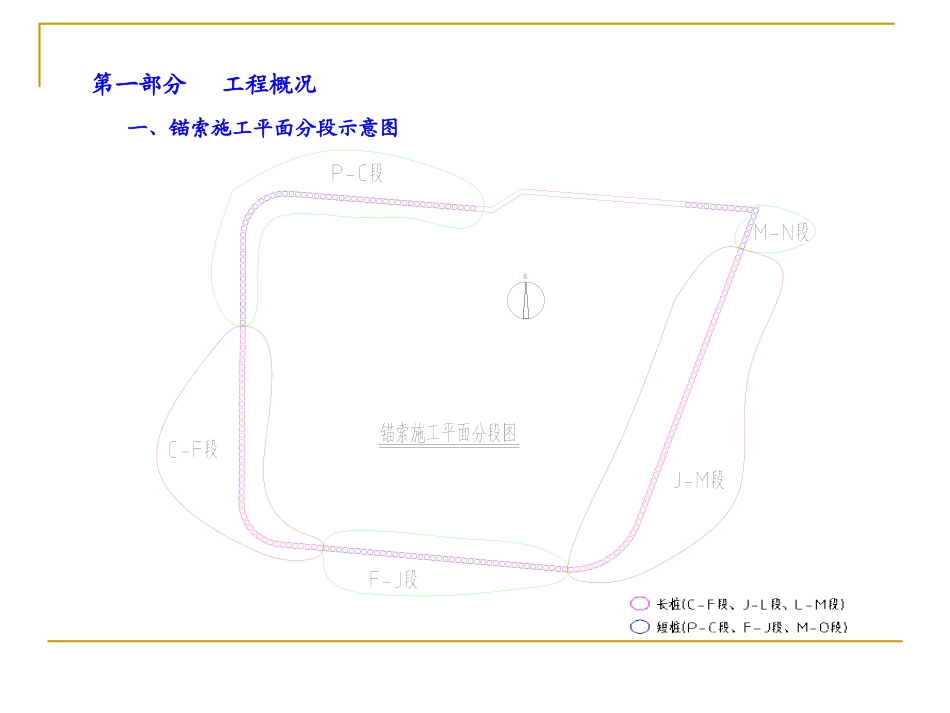

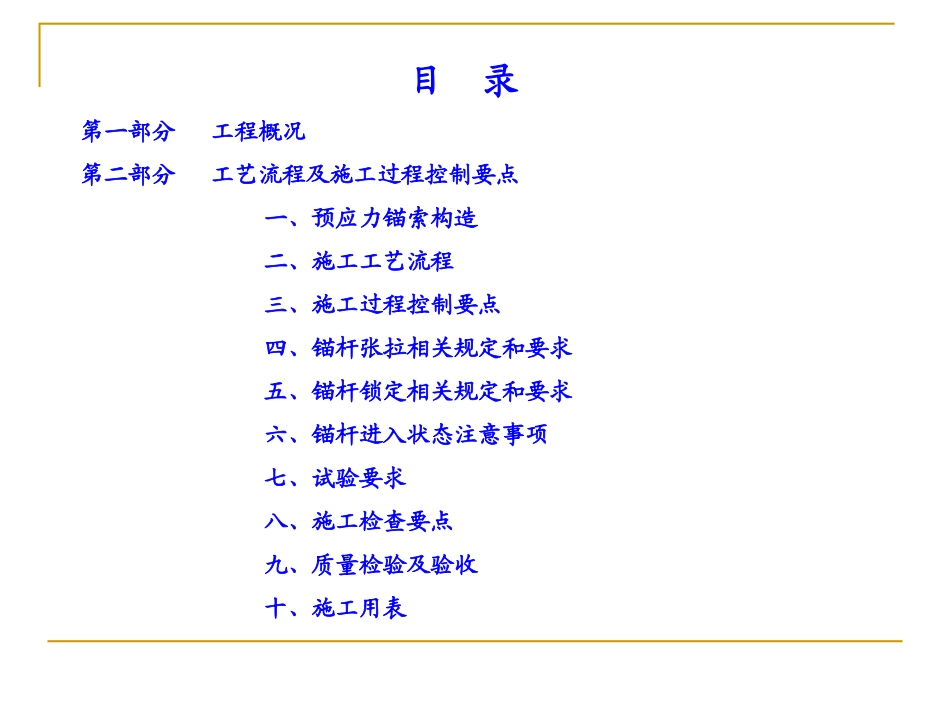

珠江城工程预应力锚索施工技术交底目录第一部分工程概况第二部分工艺流程及施工过程控制要点一、预应力锚索构造二、施工工艺流程三、施工过程控制要点四、锚杆张拉相关规定和要求五、锚杆锁定相关规定和要求六、锚杆进入状态注意事项七、试验要求八、施工检查要点九、质量检验及验收十、施工用表一、锚索施工平面分段示意图第一部分工程概况二、工程量原设计挖孔桩为252条，东北段基坑支护形式变更后取消34根，172～185#孔桩段和218～236#孔桩段为放坡段，217～186#挖孔桩取消，目前剩有挖孔桩218条。锚索数量也相应改变。如下表：序号序号位置位置单位单位数量数量施工单位进度计划施工单位进度计划施工单位拟投入机械（台）施工单位拟投入机械（台）类型类型11第一排条19307-01-01～07-01-15（15天）15台XY-2PC钻机均为普通不可回收预应力锚索22第二排条19907-01-11～07-01-31（20天）3台潜孔钻机33第三排条20607-01-23～07-02-12（21天）3台潜孔钻机44第四排条20607-02-03～07-03-06（31天）3台潜孔钻机55第五排条10707-03-01～07-03-15（15天）3台潜孔钻机合计合计911911条，条，1969419694米米102天三、预应力锚索设计主要内容及参数1、主要设计参数（张拉锁定参数详见附表一）剖面第1排锚索第2排锚索第3排锚索第4排锚索第5排锚索束数/倾角（0）/标高（m）/长度（m）/自由段长度（m）/设计轴力（KN）/锁定力F（KN）P-C5/35/7.85/30/6/744/4005/35/1.95/26/6/740/4005/30/-3.55/22/6/750/4004/20/-9.55/18/6/490/300C-F4/35/7.85/30/6/450/3005/35/1.95/26/6/635/4005/35/-3.55/24/6/667/4005/30/-9.55/20/6/672/4004/20/-15.55/16/6/462/300F-J5/35/7.85/26/6/633/4005/35/1.95/22/6/740/3004/30/-3.55/18/6/750/3003/20/-9.55/14/6/490/300J-L5/35/7.85/30/6/670/3006/35/1.95/26/6/850/4005/35/-3.55/24/6/824/4005/30/-9.55/20/6/702/4004/20/-14.05/16/6/453/300L-M5/35/7.85/30/6/696/4006/35/1.95/26/6/772/4005/35/-3.55/22/6/744/4005/30/-9.55/18/6/713/4004/20/-14.05/14/6/537/300M-O4/35/7.85/26/6/546/3005/35/1.95/22/6/674/4004/30/-3.55/16/6/614/4003/20/-9.55/12/6/412/300注浆压力表编号7305：插值方程P=32.129F+0.38，由设计轴力转换为压力表读数：F=400KN(0.4MN)，P=32.129×0.4＋0.38=13.23(Mpa)F=300KN(0.3MN)，P=32.129×0.3＋0.38=10.02(Mpa)2、材料方面序号材料名称规格型号厂家1钢绞线1×7φ5（d=15.2）强度标准值为1860MPa，fpy=1320MPa天津钢线钢缆集团有限公司2外锚头钢垫板200×200×16mm现场制作3锚具JM型柳州欧维姆机械股份有限公司4水泥浆32.5R普硅纯水泥浆，强度不低于M20，水灰比0.45，0.8%TL-20早强减水剂石井水泥备注：材料见证送检要求：锚具、夹具：以同一材料和同一生产工艺、不超过200套为一批或参阅各相关产品技术标准。做两种检验：①金属硬度检验：每批抽取5%的锚具，不少于5套（不同型号的各5套锚具）；②锚固性能检验：每批抽取6套，将锚具装在预应力筋（钢绞线取4.5米）两端，组成3个预应力组装件（锚具、夹片、钢绞线）。•钢绞线：以同一钢号、同一规格、同一生产工艺，每60T为一批，取一组3条（各1.5米）。•水泥：袋装水泥，对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200T.（随机从不少于20袋中各取等量水泥，经混拌均匀后，称取12KG作为试样）•水泥浆试块：浆体强度检验用的试块每30根锚杆不应少于一组，每组不应少于6个试块。锚具、夹片及锚杆定位架四、施工机械XY-2PC钻机DPJ-300钻机2.钻机就位钻孔钻机就位后检查钻杆倾角是否满足设计及规范要求1)锚索钻孔直径为150mm,2)锚孔水平及垂直方向孔距允许偏差为±50mm；3)锚杆钻孔角度允许偏差±30；4)钻孔深度应超过设计长度0.5～1.0m；成孔深度可通过钻杆的长度验收，在拔钻前通知专业工程师。可以通过验收锚杆杆体过程，量锚杆杆体长度进行，对下杆体过程进行旁站，量外露长度（考虑张拉需要1.2米）即可判定成孔深度。钻孔终孔后停机取钻杆（钻杆长2米，由此可知进深深度）根据钻孔泛浆情况初步判...
