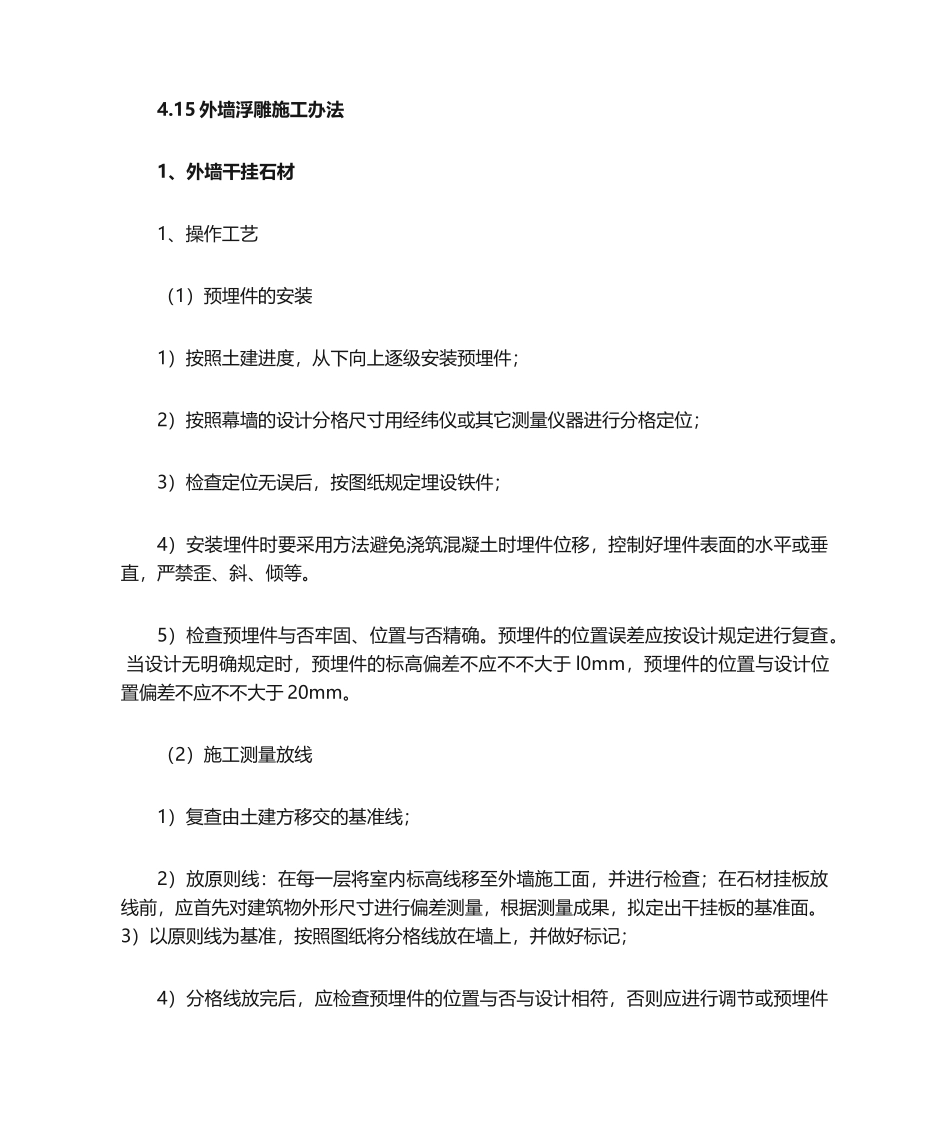

4.15 外墙浮雕施工办法 1、外墙干挂石材1、操作工艺 （1）预埋件的安装 1）按照土建进度，从下向上逐级安装预埋件； 2）按照幕墙的设计分格尺寸用经纬仪或其它测量仪器进行分格定位； 3）检查定位无误后，按图纸规定埋设铁件； 4）安装埋件时要采用方法避免浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。 5）检查预埋件与否牢固、位置与否精确。预埋件的位置误差应按设计规定进行复查。 当设计无明确规定时，预埋件的标高偏差不应不不大于 l0mm，预埋件的位置与设计位置偏差不应不不大于 20mm。 （2）施工测量放线 1）复查由土建方移交的基准线； 2）放原则线：在每一层将室内标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量成果，拟定出干挂板的基准面。 3）以原则线为基准，按照图纸将分格线放在墙上，并做好标记； 4）分格线放完后，应检查预埋件的位置与否与设计相符，否则应进行调节或预埋件补救解决；5）最后用 φ0.5～1.Omm 的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔 20m 设 1 支点，以防钢丝下垂），垂直钢丝应间隔 20m 拉一根； 6）注意事项： 放线时，应结合土建的构造偏差，将偏差分解；并应避免误差积累； 放线时，应考虑好与其它装饰面的接口； 拉好的钢丝应在两端紧固点做好标记，方便钢丝断了，快速重拉； 应严格按照图纸放线； 控制重点为：基准线 （3）石材幕墙安装工艺 1）石材幕墙骨架的安装 （A）根据控制线拟定骨架位置，严格控制骨架位置偏差； （B）干挂石材板重要靠骨架固定，因此必须确保骨架安装的牢固性； （C）在挂件安装前必须全方面检查骨架位置与否精确、焊接与否牢固，并检查焊缝质量； 2）石材幕墙挂件安装 挂板应采用不锈钢或铝合金型材，钢销应采用不锈钢件，连接挂件宜采用 L 型，避免一种挂件同时连接上下两块石板。 3）石材幕墙骨架的防锈 （A）槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷部分）进行防锈解决并控制第一道二道的间隔时间不不大于 12 小时。 （B）型钢进场必须有防潮方法并在除去灰尘及污物后进行防锈操作。 （C）严格控制不得漏刷防锈漆，特别控制为焊接而预留的缓刷部位在焊后涂刷不得少于两遍。（4）清扫 1）整个立面的挂板安装完毕，必须将挂板清理干净，并经...
