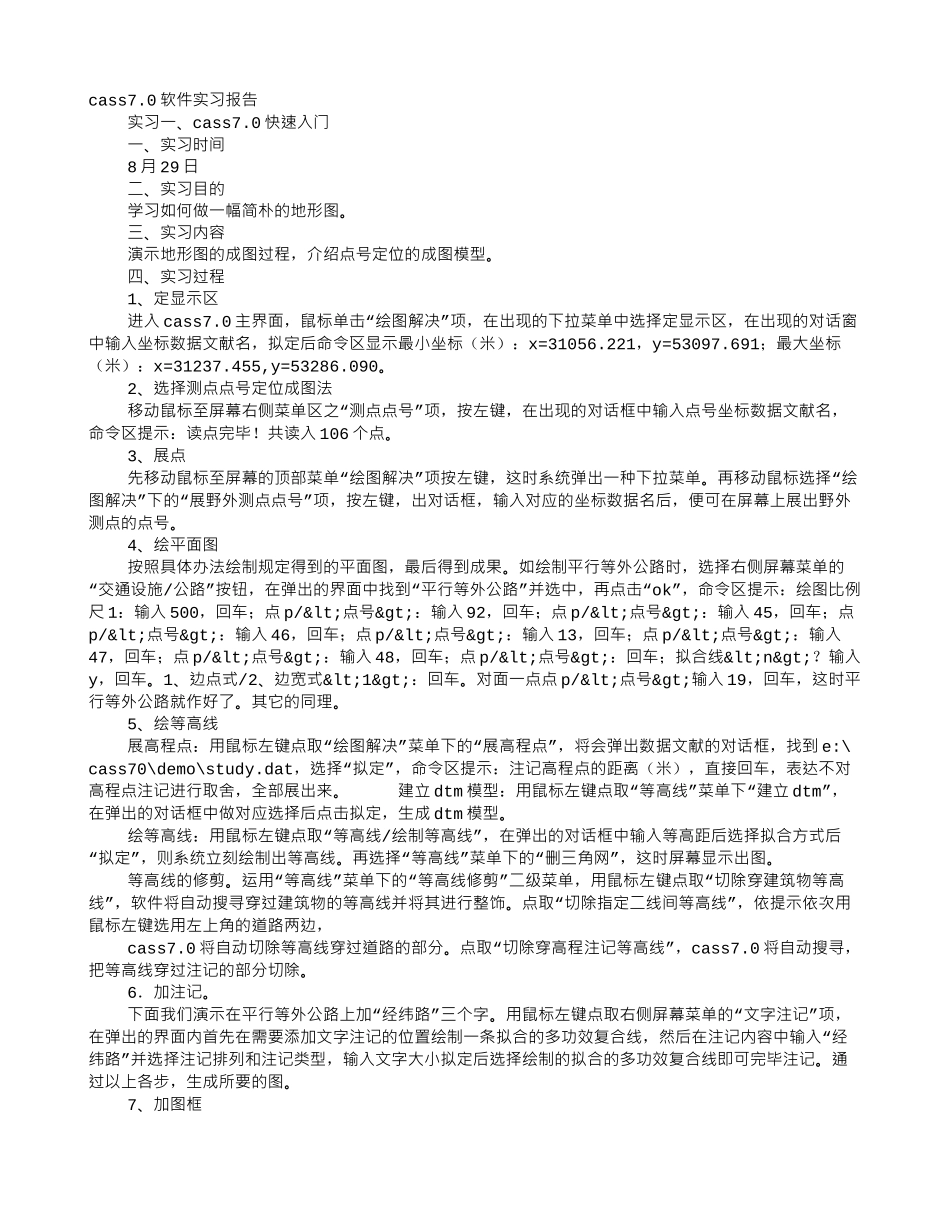

cass7.0 软件实习报告实习一、cass7.0 快速入门一、实习时间8 月 29 日二、实习目的学习如何做一幅简朴的地形图。三、实习内容演示地形图的成图过程，介绍点号定位的成图模型。四、实习过程1、定显示区进入 cass7.0 主界面，鼠标单击“绘图解决”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文献名，拟定后命令区显示最小坐标（米）：x=31056.221，y=53097.691；最大坐标（米）：x=31237.455,y=53286.090。2、选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文献名，命令区提示：读点完毕！共读入 106 个点。3、展点先移动鼠标至屏幕的顶部菜单“绘图解决”项按左键，这时系统弹出一种下拉菜单。再移动鼠标选择“绘图解决”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。4、绘平面图按照具体办法绘制规定得到的平面图，最后得到成果。如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“ok”，命令区提示：绘图比例尺 1：输入 500，回车；点 p/<点号>：输入 92，回车；点 p/<点号>：输入 45，回车；点p/<点号>：输入 46，回车；点 p/<点号>：输入 13，回车；点 p/<点号>：输入47，回车；点 p/<点号>：输入 48，回车；点 p/<点号>：回车；拟合线？输入y，回车。1、边点式/2、边宽式<1>：回车。对面一点点 p/<点号>输入 19，回车，这时平行等外公路就作好了。其它的同理。5、绘等高线展高程点：用鼠标左键点取“绘图解决”菜单下的“展高程点”，将会弹出数据文献的对话框，找到 e:\cass70\demo\study.dat，选择“拟定”，命令区提示：注记高程点的距离（米），直接回车，表达不对高程点注记进行取舍，全部展出来。 建立 dtm 模型：用鼠标左键点取“等高线”菜单下“建立 dtm”，在弹出的对话框中做对应选择后点击拟定，生成 dtm 模型。绘等高线：用鼠标左键点取“等高线/绘制等高线”，在弹出的对话框中输入等高距后选择拟合方式后“拟定”，则系统立刻绘制出等高线。再选择“等高线”菜单下的“删三角网”，这时屏幕显示出图。等高线的修剪。运用“等高线”菜单下的“等高线修剪”二级菜单，用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。点取“切除...
