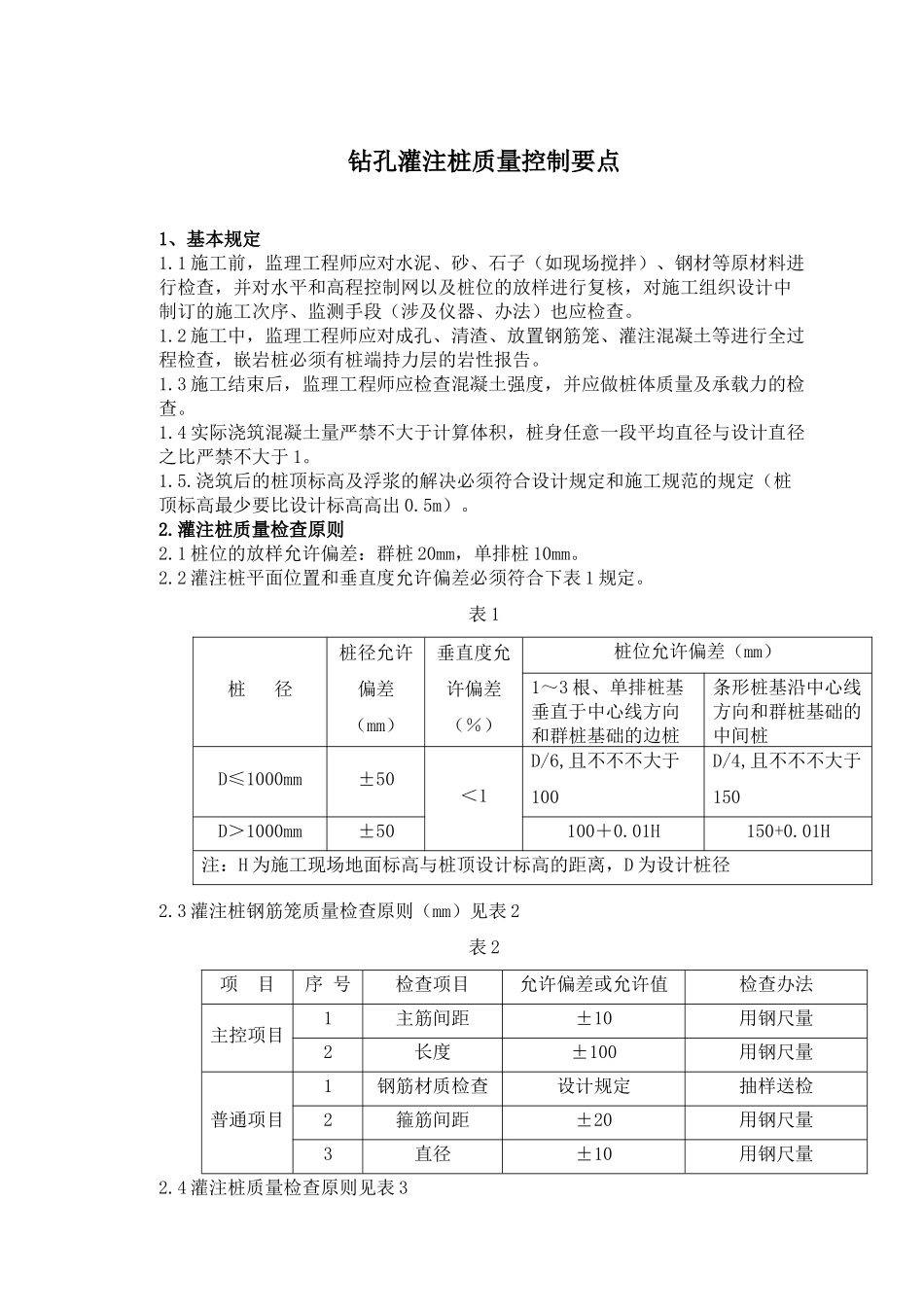

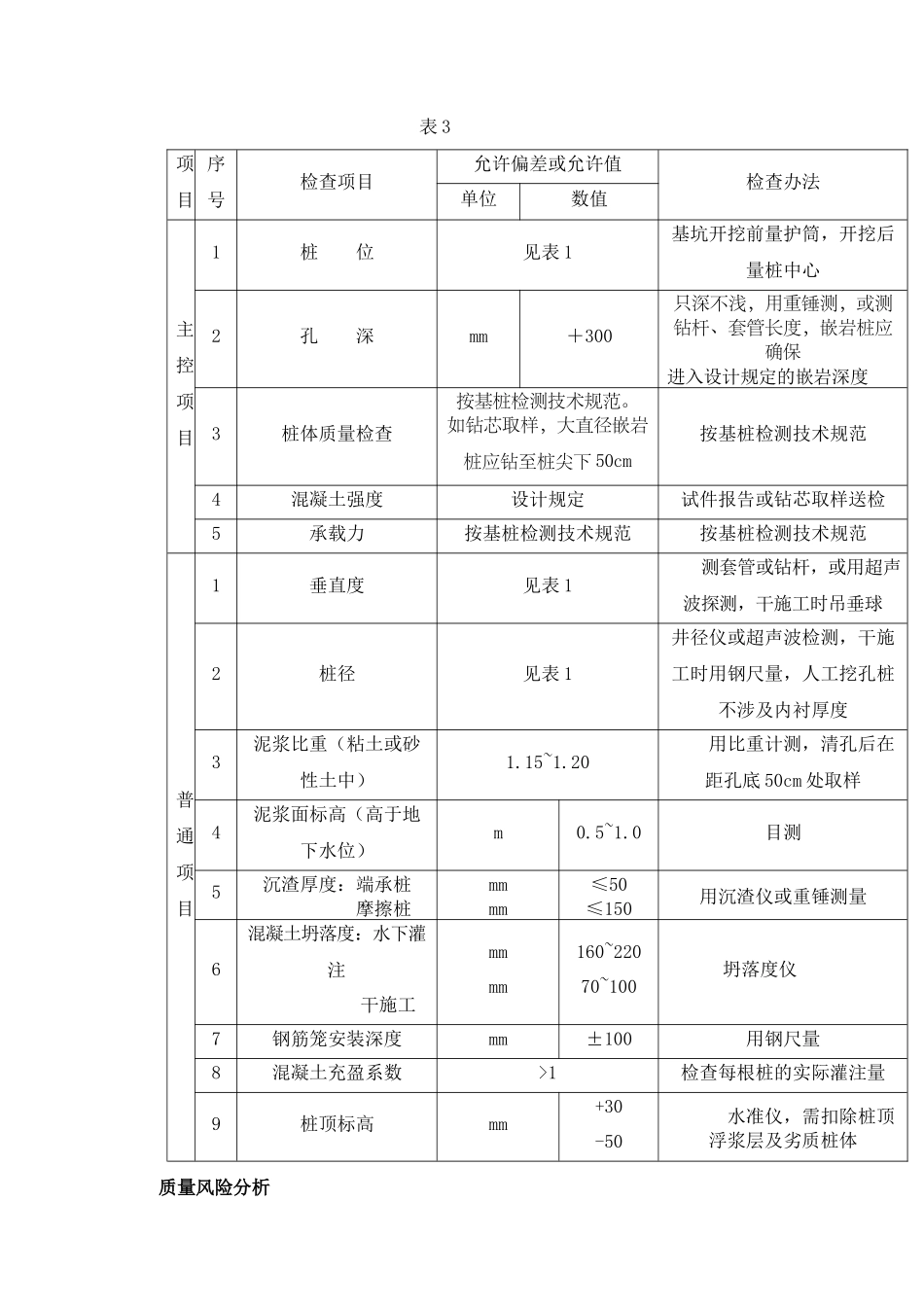

钻孔灌注桩质量控制要点1、基本规定1.1 施工前，监理工程师应对水泥、砂、石子（如现场搅拌）、钢材等原材料进行检查，并对水平和高程控制网以及桩位的放样进行复核，对施工组织设计中制订的施工次序、监测手段（涉及仪器、办法）也应检查。1.2 施工中，监理工程师应对成孔、清渣、放置钢筋笼、灌注混凝土等进行全过程检查，嵌岩桩必须有桩端持力层的岩性报告。1.3 施工结束后，监理工程师应检查混凝土强度，并应做桩体质量及承载力的检查。1.4 实际浇筑混凝土量严禁不大于计算体积，桩身任意一段平均直径与设计直径之比严禁不大于 1。1.5.浇筑后的桩顶标高及浮浆的解决必须符合设计规定和施工规范的规定（桩顶标高最少要比设计标高高出 0.5m）。2.灌注桩质量检查原则2.1 桩位的放样允许偏差：群桩 20mm，单排桩 10mm。2.2 灌注桩平面位置和垂直度允许偏差必须符合下表 1 规定。表 1桩 径桩径允许偏差（mm）垂直度允许偏差（％）桩位允许偏差（mm）1～3 根、单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩D≤1000mm±50＜1D/6,且不不不大于100D/4,且不不不大于150D＞1000mm±50100＋0.01H150+0.01H注：H 为施工现场地面标高与桩顶设计标高的距离，D 为设计桩径2.3 灌注桩钢筋笼质量检查原则（mm）见表 2 表 2项 目序 号检查项目允许偏差或允许值检查办法主控项目1主筋间距±10用钢尺量2长度±100用钢尺量普通项目1钢筋材质检查设计规定抽样送检2箍筋间距±20用钢尺量3直径±10用钢尺量2.4 灌注桩质量检查原则见表 3 表 3项目序号检查项目允许偏差或允许值检查办法单位数值主控项目1桩 位见表 1基坑开挖前量护筒，开挖后量桩中心2孔 深mm＋300只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计规定的嵌岩深度3桩体质量检查按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下 50cm按基桩检测技术规范4混凝土强度设计规定试件报告或钻芯取样送检5承载力按基桩检测技术规范按基桩检测技术规范普通项目1垂直度见表 1 测套管或钻杆，或用超声波探测，干施工时吊垂球2桩径见表 1井径仪或超声波检测，干施工时用钢尺量，人工挖孔桩不涉及内衬厚度3泥浆比重（粘土或砂性土中）1.15~1.20 用比重计测，清孔后在距孔底 50cm 处取样4泥浆面标高（高于地下水位）m0.5~1.0目测5沉渣厚度：端承桩 摩擦桩mmmm≤50≤150用沉渣仪或重锤测量6混凝土坍落度：水下灌注 干...
