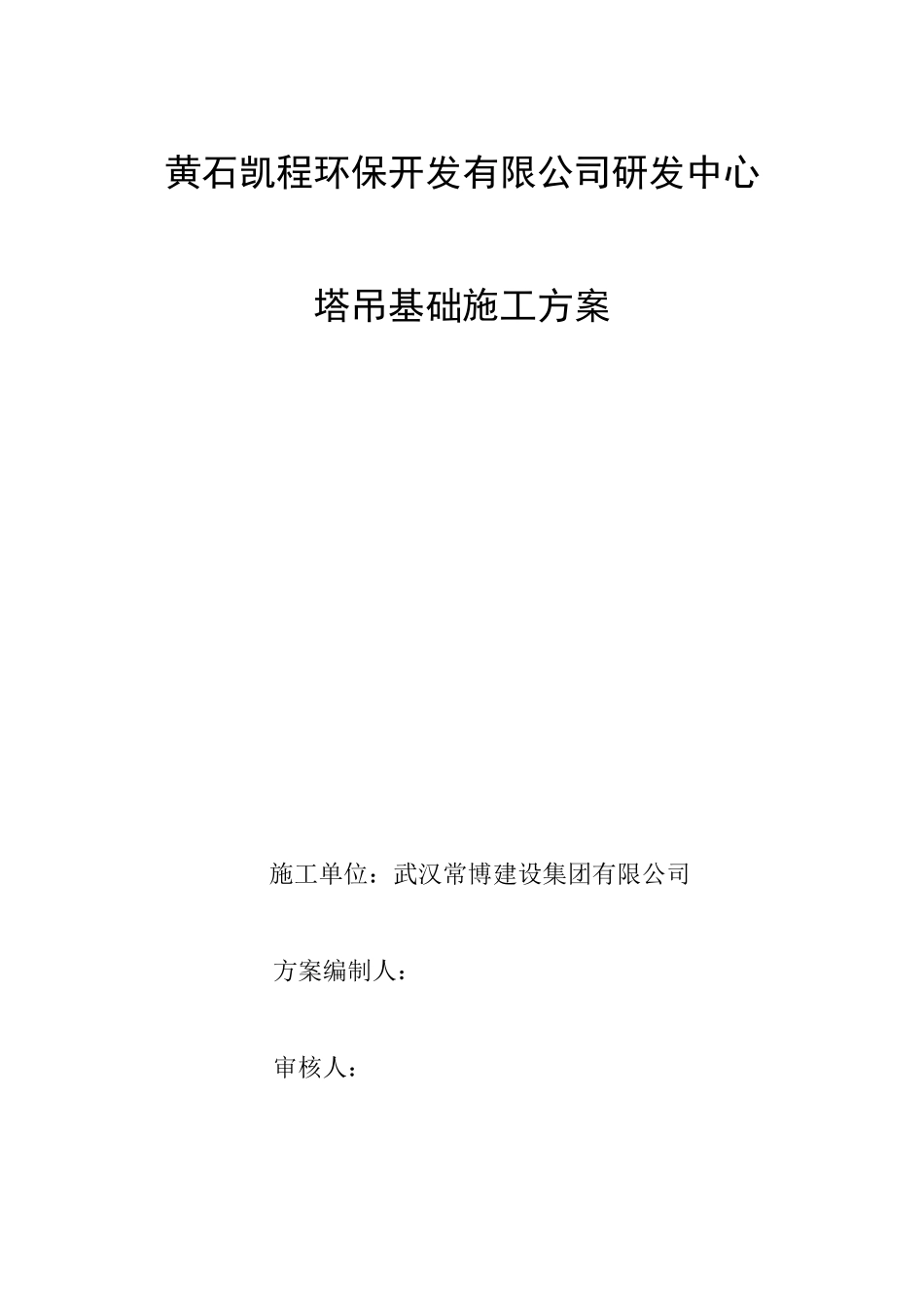

黄石凯程环保开发有限公司研发中心塔吊基础施工方案 施工单位：武汉常博建设集团有限公司方案编制人：审核人：年 月 日目 录1.编制根据22.工程概况22.1 工程概况 22.2 地质条件 23.塔吊的选型及锚固3.1 塔吊选型 33.2 塔吊锚固 34.塔吊基础施工方案4.1 塔吊基础设计34.2 塔吊基础施工35.质量确保方法 56.安全技术方法 57.附图61.编制根据序号名称编号1黄石凯程环保开发有限公司生产区研发中心施工图2黄石凯程环保开发有限公司生产区施工组织设计3《混凝土构造设计规范》GB50010-4《建筑地基基础工程施工质量验收规范》GB50202-5塔吊厂家提供的塔式起重机基础图2.工程概况2.1 工程概况黄石凯程环保开发有限公司生产区研发中心工程，位于黄石黄金山开发区，本工程，南北长 22.8m，东西长 64.8m，框架构造，总建筑面积为 14796.46m 2，±0.000 相对于绝对标高为 40.4m，室内外高差 900mm。层高：地下一层：4.20M，一层至二层：4.50M 层，三层至十五层 3.00M，屋面层 4.80M。2.2 地质条件根据地质勘察报告，拟建场地范畴内底层重要为三迭系大冶群（T1dy）石灰岩第四系（Q4）松散堆积粘性土层。自上而下垂直分布地层为：a：杂填土：黄灰褐杂色，重要为新近堆填粘性土，夹块、碎石及各类垃圾，大部分地段为图案托粘性耕土，厚度 0.3～2.2m；b：淤泥质粘土：灰杂色，淤泥，多呈软-可塑，部分呈流塑，厚度 0.6～3.5m，；c：粉质粘土：褐黄～褐红色，重要为粉质土加粘土，可-硬塑，；d：石灰岩：灰～灰白色，坚硬，中-微风化，微晶-细晶构造，中厚层状构造，重要矿物成分为方解石，层间含泥质成分，岩心呈块柱状，具溶蚀裂隙，较破碎-完整，属较硬岩，厚度 5.4～9.8m。水文地质状况，地下水条件比较简朴，在旱季，场地地下水对基础施工不造成很大威胁，雨季则可能造成一定的工程难题，第 2、3 层岩土层属相对隔水层，透水性极差，在雨季，场地内的第 1 层填土中存在上层滞水，地下水位深度为 0.6～1.8m，普通水量不大，雨季水位高，旱季水位低，其渗入性变化较大，第 4 层石灰岩含溶隙-裂隙承压水，其渗入性极不均匀。塔吊基础选择 7~9 轴/A~B 轴位置，塔吊基础表面标高为相对建筑物标高-4.200m（即建筑物底板得标高），具体位置详见附图。3.塔吊的选型及锚固3.1 塔吊选型根据施工现场状况，我方选择配备一台固定自升式塔式起重机，型号QTZ5510 ， 臂 长 为 55m ， 最 大 起 重 量 6 吨 ， 额 定...
