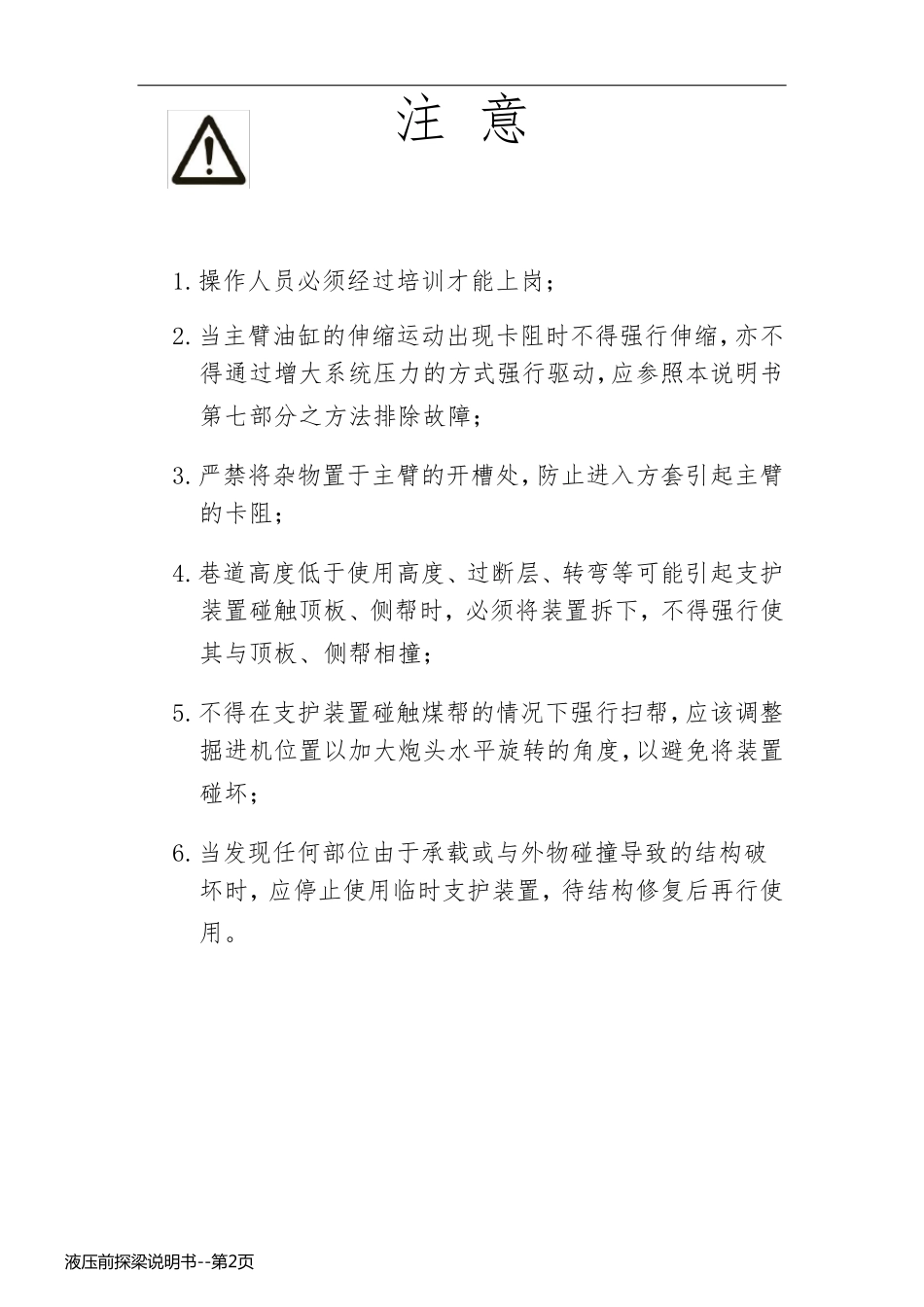

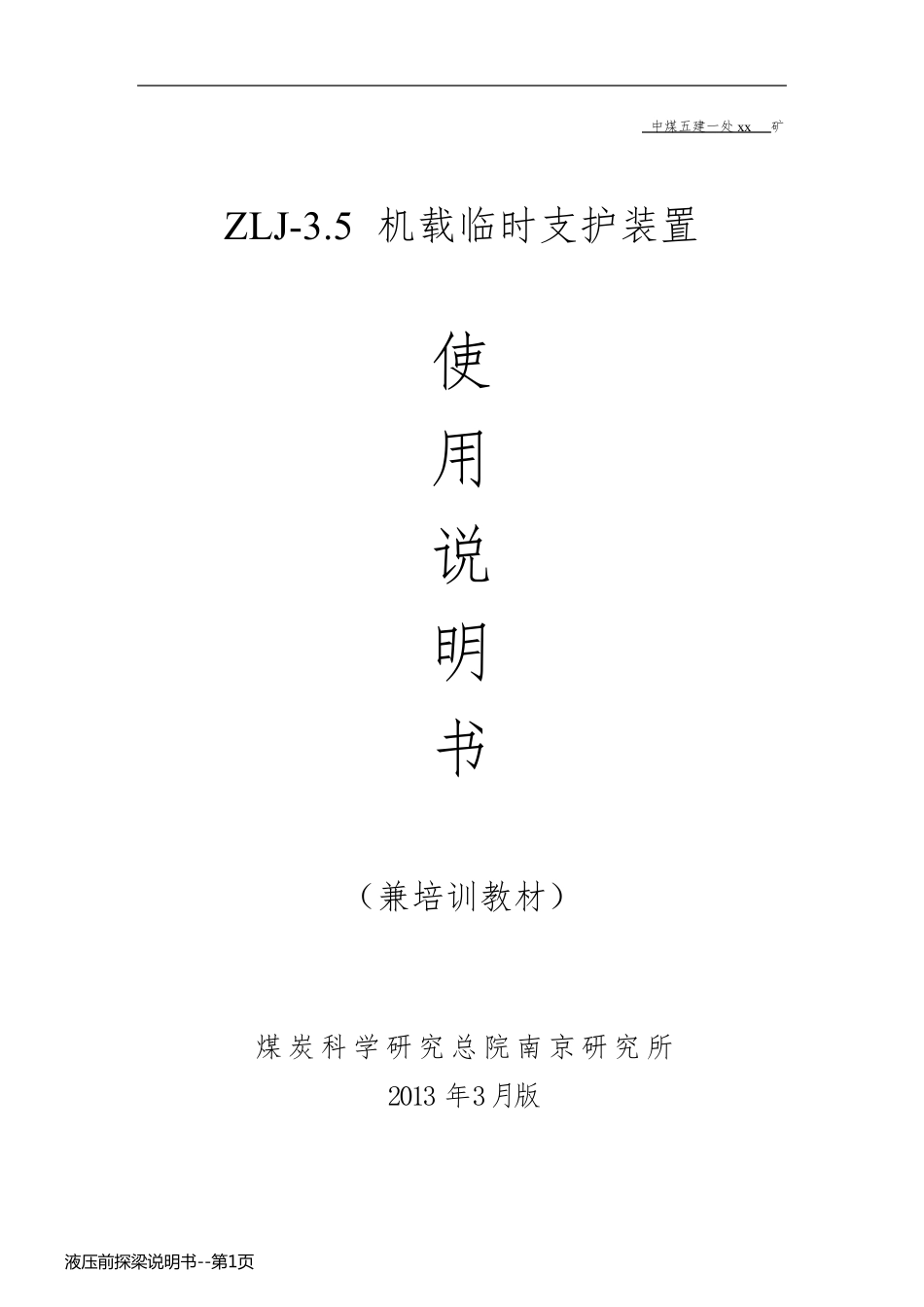

中 煤 五 建 一 处 xx 矿 ZLJ-3.5 机 载 临 时 支 护 装 置 使 用 说 明 书 （ 兼 培 训 教 材 ） 煤 炭 科 学 研 究 总 院 南 京 研 究 所 2013 年 3月 版 液 压 前 探 梁 说 明 书 --第 1页液 压 前 探 梁 说 明 书 --第 1页 注 意 1.操作人员必须经过培训才能上岗； 2.当主臂油缸的伸缩运动出现卡阻时不得强行伸缩，亦不得通过增大系统压力的方式强行驱动，应参照本说明书第七部分之方法排除故障； 3.严禁将杂物置于主臂的开槽处，防止进入方套引起主臂的卡阻； 4.巷道高度低于使用高度、过断层、转弯等可能引起支护装置碰触顶板、侧帮时，必须将装置拆下，不得强行使其与顶板、侧帮相撞； 5.不得在支护装置碰触煤帮的情况下强行扫帮，应该调整掘进机位置以加大炮头水平旋转的角度，以避免将装置碰坏； 6.当发现任何部位由于承载或与外物碰撞导致的结构破坏时，应停止使用临时支护装置，待结构修复后再行使用。 液 压 前 探 梁 说 明 书 --第 2页液 压 前 探 梁 说 明 书 --第 2页 9 目 录 一、 概述 ................................................. 1 二、 主要技术参数 ............................................ 1 1. 支护装置主要工作性能参数 ........................................ 1 2. 支护装置总重量：约1300 Kg ....................................... 2 3. 外形尺寸（不工作时，长×宽×高，mm） .............................. 2 三、 主要结构组成和工作原理 .................................... 2 1. 主要结构 ...................................................... 2 2. 工作原理 ...................................................... 4 3. 液压系统 ...................................................... 5 四、 操作和使用 ............................................. 7 1. 劳动组织 ...................................................... 7 2. 支护装置的操作程序 .............................................. 7 五、 拆运与安装调整 .......................................... 8 1. 拆运 .......................................................... 8 2. 井下安装 ..................................................
