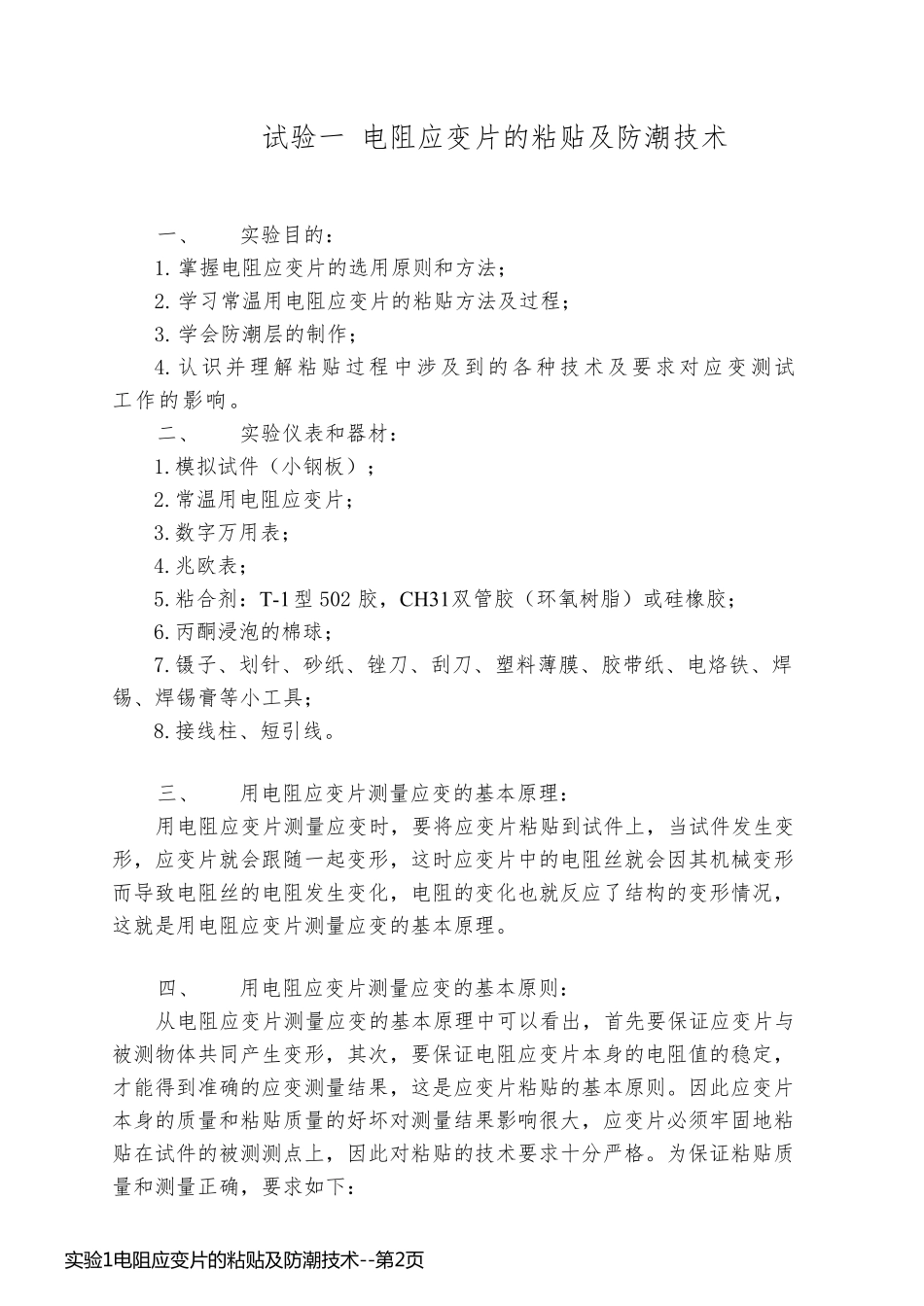

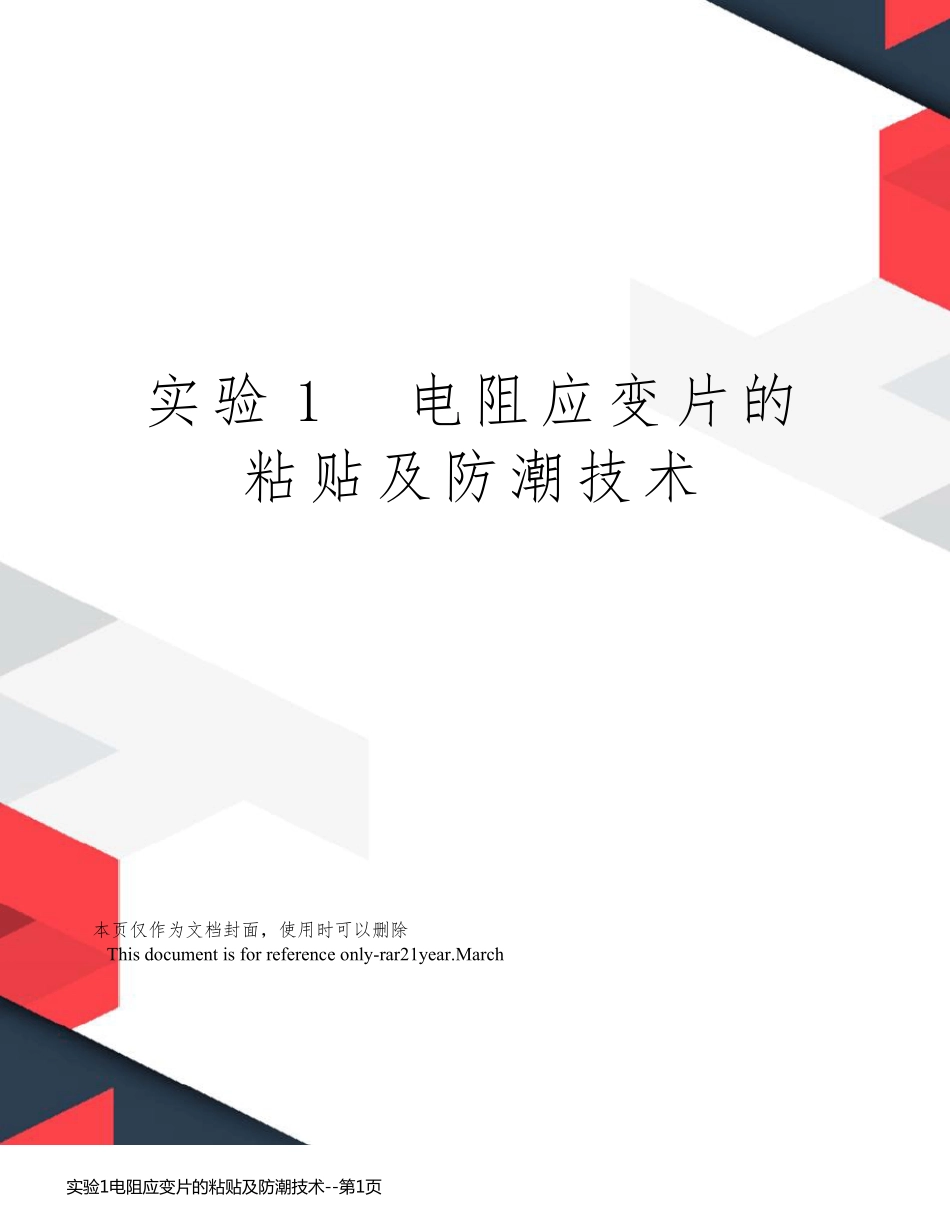

实 验1 电 阻 应 变 片 的粘 贴 及 防 潮 技 术 本 页 仅 作 为 文 档 封 面 , 使 用 时 可 以 删 除 This document is for reference only-rar21year.March 实 验 1电 阻 应 变 片 的 粘 贴 及 防 潮 技 术 --第 1页实 验 1电 阻 应 变 片 的 粘 贴 及 防 潮 技 术 --第 1页试验一 电阻应变片的粘贴及防潮技术 一、 实验目的: 1. 掌握电阻应变片的选用原则和方法; 2. 学习常温用电阻应变片的粘贴方法及过程; 3. 学会防潮层的制作; 4. 认识并理解粘贴过程中涉及到的各种技术及要求对应变测试工作的影响。 二、 实验仪表和器材: 1. 模拟试件(小钢板); 2. 常温用电阻应变片; 3. 数字万用表; 4. 兆欧表; 5. 粘合剂:T-1型 502 胶,CH31双管胶(环氧树脂)或硅橡胶; 6. 丙酮浸泡的棉球; 7. 镊子、划针、砂纸、锉刀、刮刀、塑料薄膜、胶带纸、电烙铁、焊锡、焊锡膏等小工具; 8. 接线柱、短引线。 三、 用电阻应变片测量应变的基本原理: 用电阻应变片测量应变时,要将应变片粘贴到试件上,当试件发生变形,应变片就会跟随一起变形,这时应变片中的电阻丝就会因其机械变形而导致电阻丝的电阻发生变化,电阻的变化也就反应了结构的变形情况,这就是用电阻应变片测量应变的基本原理。 四、 用电阻应变片测量应变的基本原则: 从电阻应变片测量应变的基本原理中可以看出 ,首 先 要保 证 应变片与被 测物 体 共 同 产 生变形,其次 ,要保 证 电阻应变片本身 的电阻值 的稳 定 ,才 能 得 到准 确 的应变测量结果 ,这是应变片粘贴的基本原则。因此 应变片本身 的质 量和粘贴质 量的好 坏 对测量结果 影响很 大 ,应变片必 须 牢 固 地 粘贴在 试件的被 测测点 上,因此 对粘贴的技术要求十 分 严 格 。为 保 证 粘贴质量和测量正 确 ,要求如 下 :实 验 1电 阻 应 变 片 的 粘 贴 及 防 潮 技 术 --第 2页实 验 1电 阻 应 变 片 的 粘 贴 及 防 潮 技 术 --第 2页1. 认真检查、分选电阻应变片,保证应变片的质量; 2. 测点基底平整、清洁、干燥,使应变片能够牢固地粘贴到试件上,不脱落,不翘曲,不含气泡; 3. 粘结剂的电绝缘性好、化学性质稳定,工艺性能良好,并且蠕变小,粘贴强度高,温、湿度影响小,确保粘贴质量,并使应...
