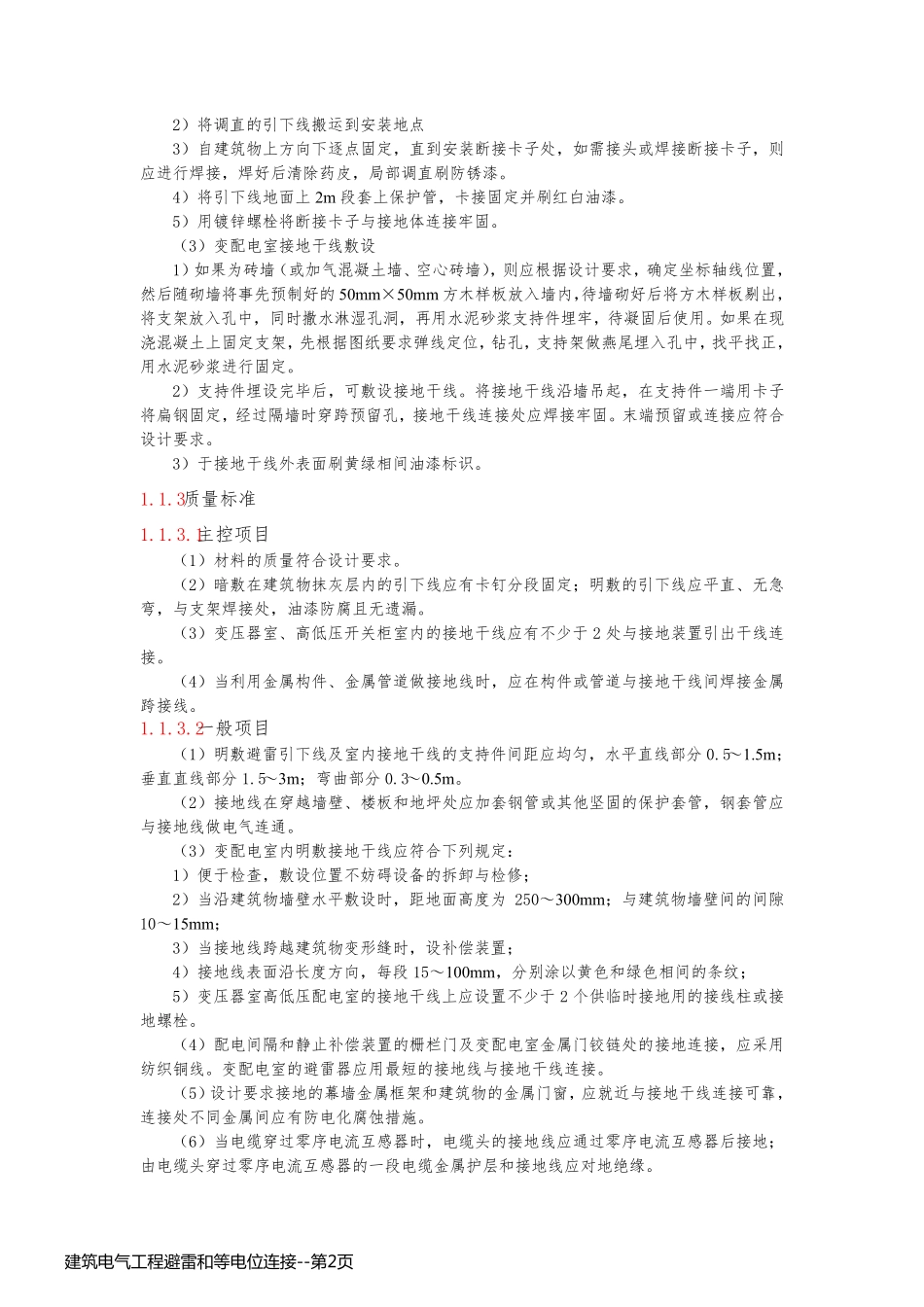

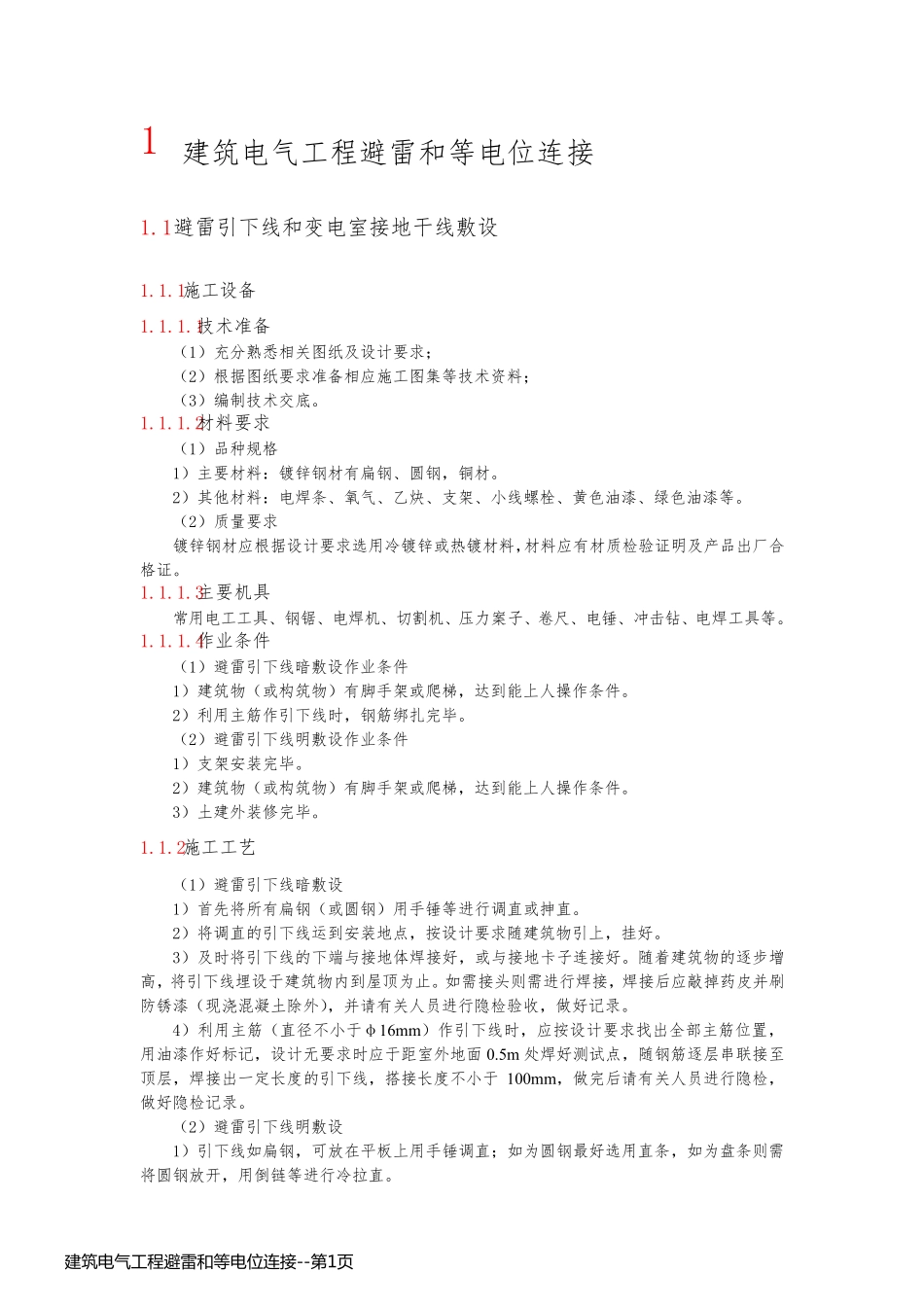

1 建筑电气工程避雷和等电位连接 1.1 避雷引下线和变电室接地干线敷设 1.1.1 施工设备 1.1.1.1 技术准备 （1）充分熟悉相关图纸及设计要求； （2）根据图纸要求准备相应施工图集等技术资料； （3）编制技术交底。 1.1.1.2 材料要求 （1）品种规格 1）主要材料：镀锌钢材有扁钢、圆钢，铜材。 2）其他材料：电焊条、氧气、乙炔、支架、小线螺栓、黄色油漆、绿色油漆等。 （2）质量要求 镀锌钢材应根据设计要求选用冷镀锌或热镀材料，材料应有材质检验证明及产品出厂合格证。 1.1.1.3 主要机具 常用电工工具、钢锯、电焊机、切割机、压力案子、卷尺、电锤、冲击钻、电焊工具等。 1.1.1.4 作业条件 （1）避雷引下线暗敷设作业条件 1）建筑物（或构筑物）有脚手架或爬梯，达到能上人操作条件。 2）利用主筋作引下线时，钢筋绑扎完毕。 （2）避雷引下线明敷设作业条件 1）支架安装完毕。 2）建筑物（或构筑物）有脚手架或爬梯，达到能上人操作条件。 3）土建外装修完毕。 1.1.2 施工工艺 （1）避雷引下线暗敷设 1）首先将所有扁钢（或圆钢）用手锤等进行调直或抻直。 2）将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。 3）及时将引下线的下端与接地体焊接好，或与接地卡子连接好。随着建筑物的逐步增高，将引下线埋设于建筑物内到屋顶为止。如需接头则需进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并请有关人员进行隐检验收，做好记录。 4）利用主筋（直径不小于φ16mm）作引下线时，应按设计要求找出全部主筋位置，用油漆作好标记，设计无要求时应于距室外地面 0.5m 处焊好测试点，随钢筋逐层串联接至顶层，焊接出一定长度的引下线，搭接长度不小于100mm，做完后请有关人员进行隐检，做好隐检记录。 （2）避雷引下线明敷设 1）引下线如扁钢，可放在平板上用手锤调直；如为圆钢最好选用直条，如为盘条则需将圆钢放开，用倒链等进行冷拉直。 建 筑 电 气 工 程 避 雷 和 等 电 位 连 接 --第 1页建 筑 电 气 工 程 避 雷 和 等 电 位 连 接 --第 1页2）将调直的引下线搬运到安装地点 3）自建筑物上方向下逐点固定，直到安装断接卡子处，如需接头或焊接断接卡子，则应进行焊接，焊好后清除药皮，局部调直刷防锈漆。 4）将引下线地面上2m 段套上保护管，卡接固定并刷红白油漆。 5）用镀锌螺栓将断接卡子与接地体连接牢固。 （3）变配电室接地干...
