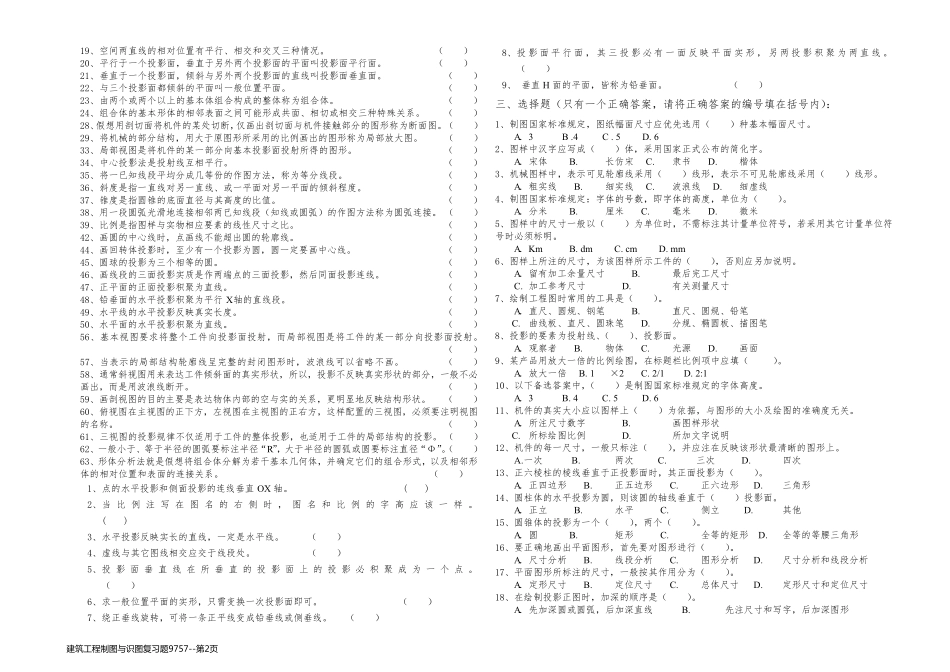

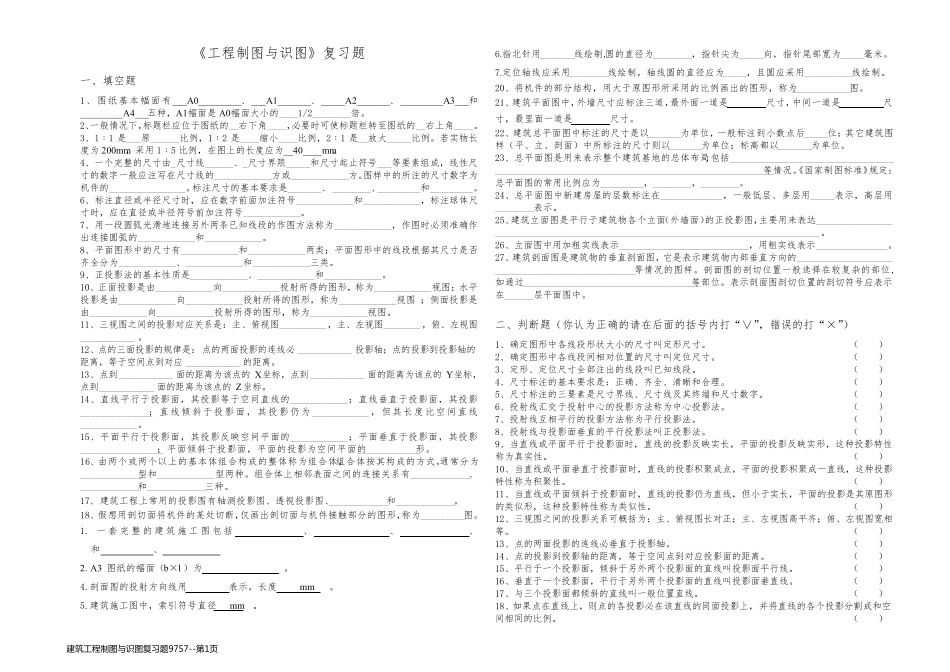

《工程制图与识图》复习题 一、填空题 1、图纸基本幅面有___A0_________、___A1_______、_____A2_______、_________A3___和_________A4___五种，A1幅面是A0幅面大小的____1/2________倍。 2、一般情况下，标题栏应位于图纸的__右下角____，必要时可使标题栏转至图纸的__右上角____。 3、1﹕1 是___原______比例，1﹕2 是____缩小____比例，2﹕1 是__放大_____比例。若实物长度为 200mm，采用 1﹕5 比例，在图上的长度应为__40____mm。 4、一个完整的尺寸由_尺寸线______、_尺寸界限_____和尺寸起止符号___等要素组成，线性尺寸的数字一般应注写在尺寸线的____________方或____________方。图样中的所注的尺寸数字为机件的________________。标注尺寸的基本要求是_______、 ________、_________和_________。 6、标注直径或半径尺寸时，应在数字前面加注符号____________和____________，标注球体尺寸时，应在直径或半径符号前加注符号____________。 7、用一段圆弧光滑地连接另外两条已知线段的作图方法称为____________，作图时必须准确作出连接圆弧的____________和____________。 8、平面图形中的尺寸有____________和____________两类；平面图形中的线段根据其尺寸是否齐全分为____________、____________和____________三类。 9、正投影法的基本性质是____________、____________和____________。 10、正面投影是由____________向____________投射所得的图形，称为____________视图；水平投影是由____________向____________投射所得的图形，称为____________视图 ；侧面投影是由____________向____________投射所得的图形，称为____________视图。 11、三视图之间的投影对应关系是：主、俯视图__________，主、左视图________ ，俯、左视图____________ 。 12、点的三面投影的规律是：点的两面投影的连线必 ____________ 投影轴；点的投影到投影轴的距离，等于空间点到对应 ____________ 的距离。 13、点到____________ 面的距离为该点的X坐标，点到____________ 面的距离为该点的Y坐标，点到____________ 面的距离为该点的Z坐标。 14、直线平行于投影面，其投影等于空间直线的____________；直线垂直于投影面，其投影______________；直线倾斜于投影面，其投影仍为 ____________，但其长度比空间直线____________。 15、平面平行于投影面，其投影反映空间平面的____________；平面垂直于投影面，其投影___...
