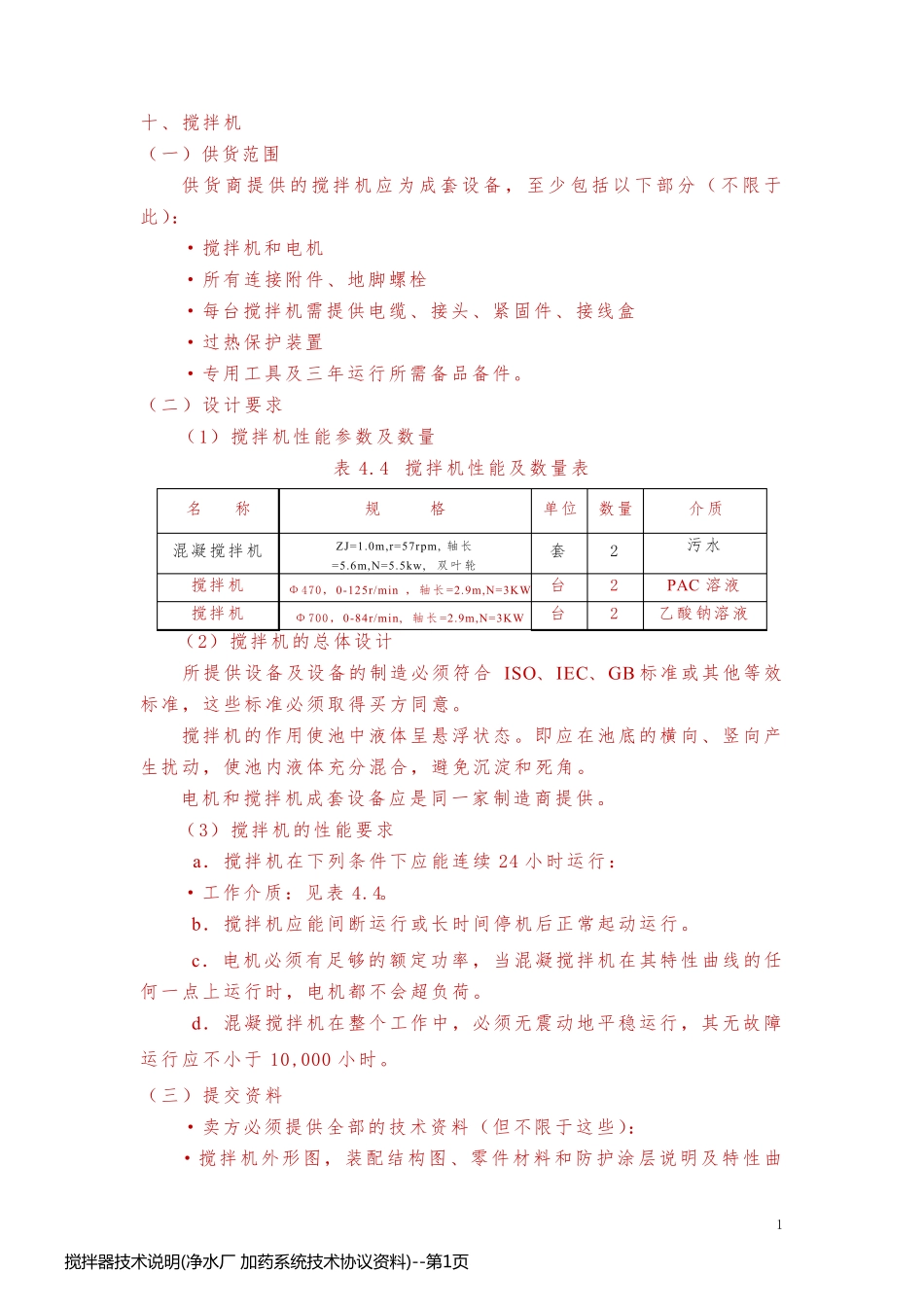

1 十、搅拌机 （一）供货范围 供货商提供的搅拌机应为成套设备，至少包括以下部分（不限于此）： ·搅拌机和电机 ·所有连接附件、地脚螺栓 ·每台搅拌机需提供电缆、接头、紧固件、接线盒 ·过热保护装置 ·专用工具及三年运行所需备品备件。 （二）设计要求 （1）搅拌机性能参数及数量 表4.4 搅拌机性能及数量表 名 称 规 格 单位 数量 介质 混凝搅拌机 ZJ=1.0m,r=57rpm, 轴长=5.6m,N=5.5kw, 双叶轮 套 2 污水 搅拌机 Φ 470，0-125r/min ，轴长=2.9m,N=3KW 台 2 PAC 溶液 搅拌机 Φ 700，0-84r/min,轴长=2.9m,N=3KW 台 2 乙酸钠溶液 （2）搅拌机的总体设计 所提供设备及设备的制造必须符合 ISO、IEC、GB 标准或其他等效标准，这些标准必须取得买方同意。 搅拌机的作用使池中液体呈悬浮状态。即应在池底的横向、竖向产生扰动，使池内液体充分混合，避免沉淀和死角。 电机和搅拌机成套设备应是同一家制造商提供。 （3）搅拌机的性能要求 a．搅拌机在下列 条 件下应能连续24 小 时 运行： ·工作介质：见 表4.4。 b．搅拌机应能间 断 运行或长时 间 停 机后 正 常 起 动运行。 c．电机必须有足 够 的额 定 功 率 ，当 混凝搅拌机在其特 性曲 线的任何 一点 上 运行时 ，电机都 不会 超 负 荷 。 d．混凝搅拌机在整 个 工作中，必须无 震 动地平 稳 运行，其无 故 障运行应不小 于10,000 小 时 。 （三）提交 资 料 ·卖 方必须提供全 部的技 术 资 料 （但 不限于这些）： ·搅拌机外 形 图 ，装配 结 构 图 、零 件材 料 和防 护涂 层 说 明 及特 性曲搅 拌 器 技 术 说 明 (净 水 厂 加 药 系 统 技 术 协 议 资 料 )--第 1页搅 拌 器 技 术 说 明 (净 水 厂 加 药 系 统 技 术 协 议 资 料 )--第 1页 2 线等。 ·安装详图和土建荷载。 ·制造和质保措施。 ·设备的安装、运行、维修手册。 ·电气原理图及备件表。 ·供货商资料证明。搅拌机应为知名专业生产厂商的标准产品，供货商在国内应设有完善的售后服务机构，且提供该类型的搅拌机应具有至少 3 年的生产经验和至少 2 个国内 10 万吨/日及以上规模污水处理厂成功运行的用户业绩名单的书面文件(工程实例的运行时间必须在 1 年以上，并注明工程使用台数，提供用户证明原件)。 ·质量合格证； ·...
