箱涵工程施工方法VIP免费

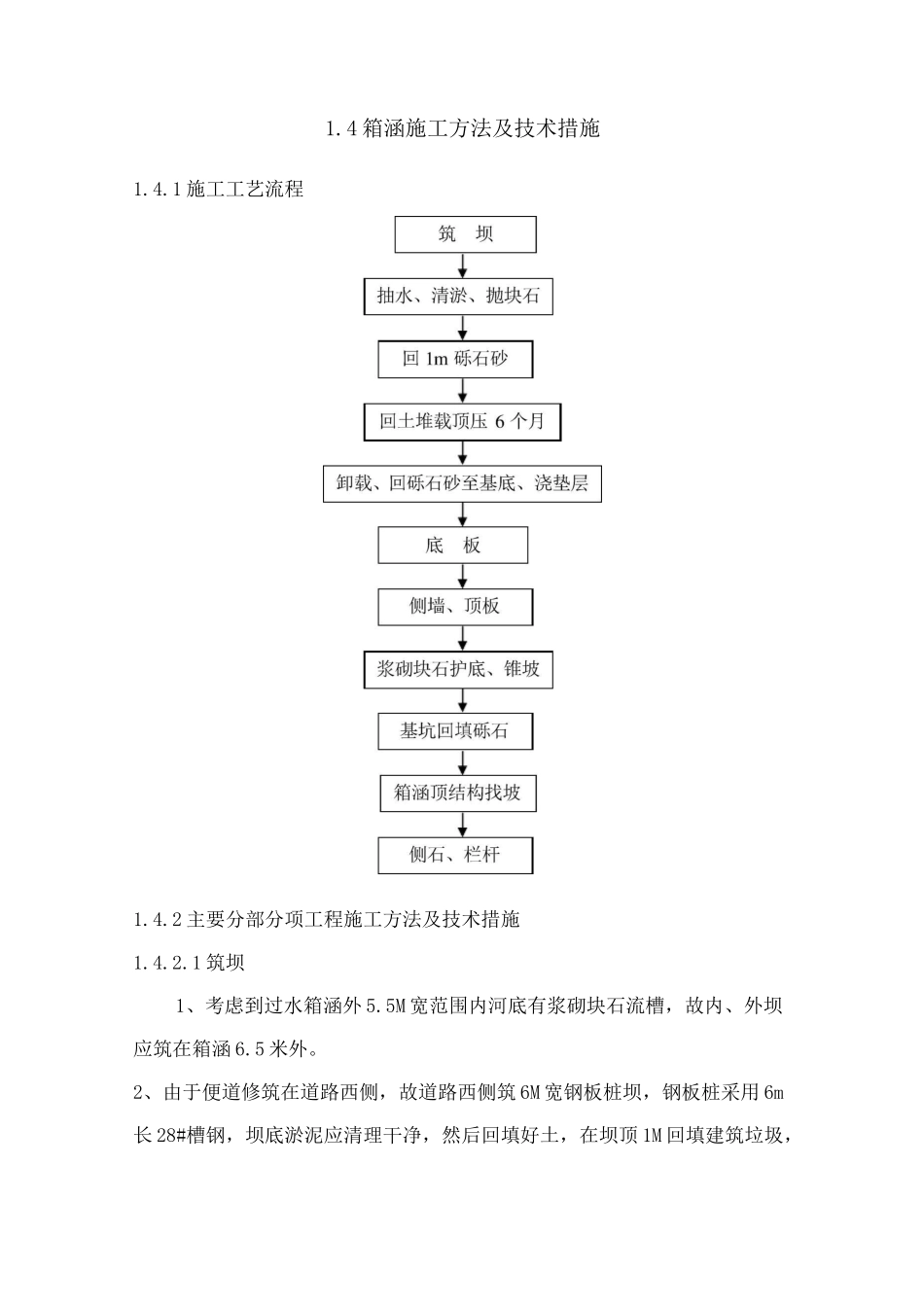

1.4 箱涵施工方法及技术措施1.4.1 施工工艺流程1.4.2 主要分部分项工程施工方法及技术措施1.4.2.1 筑坝1、考虑到过水箱涵外 5.5M 宽范围内河底有浆砌块石流槽，故内、外坝应筑在箱涵 6.5 米外。2、由于便道修筑在道路西侧，故道路西侧筑 6M 宽钢板桩坝，钢板桩采用 6m长 28#槽钢，坝底淤泥应清理干净，然后回填好土，在坝顶 1M 回填建筑垃圾，钢板桩需间隔 2M 设① 20 拉筋，确保坝身稳定，在坝顶铺 2cm 厚钢板，确保车辆顺利通行。3、道路东侧围堰筑圆木桩坝，坝宽 2.5M，圆木采用 6M①200@1000,在圆木内侧设竹胶手片，插入河底挡坝内土，坝内填好土。1.4.2.2、抽水、清淤、抛块石、铺砾石砂后超载预压土1、用泥浆泵抽除坝内结水，在泥浆泵下设竹箩滤井，防止杂物进入水泵。2、河底结水抽干后，让淤泥晾晒三天，然后再用挖机捞挖淤泥至河底老土，淤泥集中堆在岸边，晒干后组织外运。3、河岸两侧边坡用人工修成台阶形。4、在河底抛一层大块石，然后回填 1m 砾石砂，砾石砂边线控制到底板砼外放出 70cm，分层回填砾石砂时，在砾石砂边线外沟槽应同步分层回填土，以改善基底土质。5、回填土超载顶压 6 个月，预压土应设沉降观测点，定期观测沉降结果，待 6 个月沉降基本稳定后再卸载。1.4.2.3、铺砾石砂，浇垫层砼1、测量：放出箱涵垫层边线位置，并测出垫层标高桩。2、根据垫层边线位置及标高，支垫层模板，拉线控制模板顺直度标高，用模板面标高来控制垫层面，在模板内铺砾石砂至基底找平，然后再浇 10CM砼垫层。3、垫层砼采用现场搅拌，配合比应称量过磅，用机动翻斗车运到场后，采用流槽下料，确保砼不离析，砼振实后用铝合金直尺沿模板括平，然后表面再用木蟹打平。4、侧模在砼 24 小时后才准拆除，拆模时应注意，防止撬碎砼边角。拆下模板应及时清理，并分类堆放，在下次使用前应及时上脱模油。5、模板拆除后，及时在垫层上放出底板边线位置。6、砼试块留设一组，送标准养护室养护。1.4.2.4 箱涵根据施工图、箱涵分二次浇捣，施工缝设在底板倒角上 10CM 处，施工缝水平留置，在施工缝内设凹槽止水，同时箱涵间隔 8m 没节段缝，在节段缝内设① 32@500 传力杆。施工时，从底板及侧板与顶板可采取隔仓施工原则，以确保节段变形缝垂直，缝宽一致，传力杆在后浇砼端应涂上牛油，并套上套筒，以确保自由伸缩。1、钢筋（1）、一般要求：a 钢筋原材料必须有合格证及原材料与焊接接头试验合格后才准使用b 钢筋...
