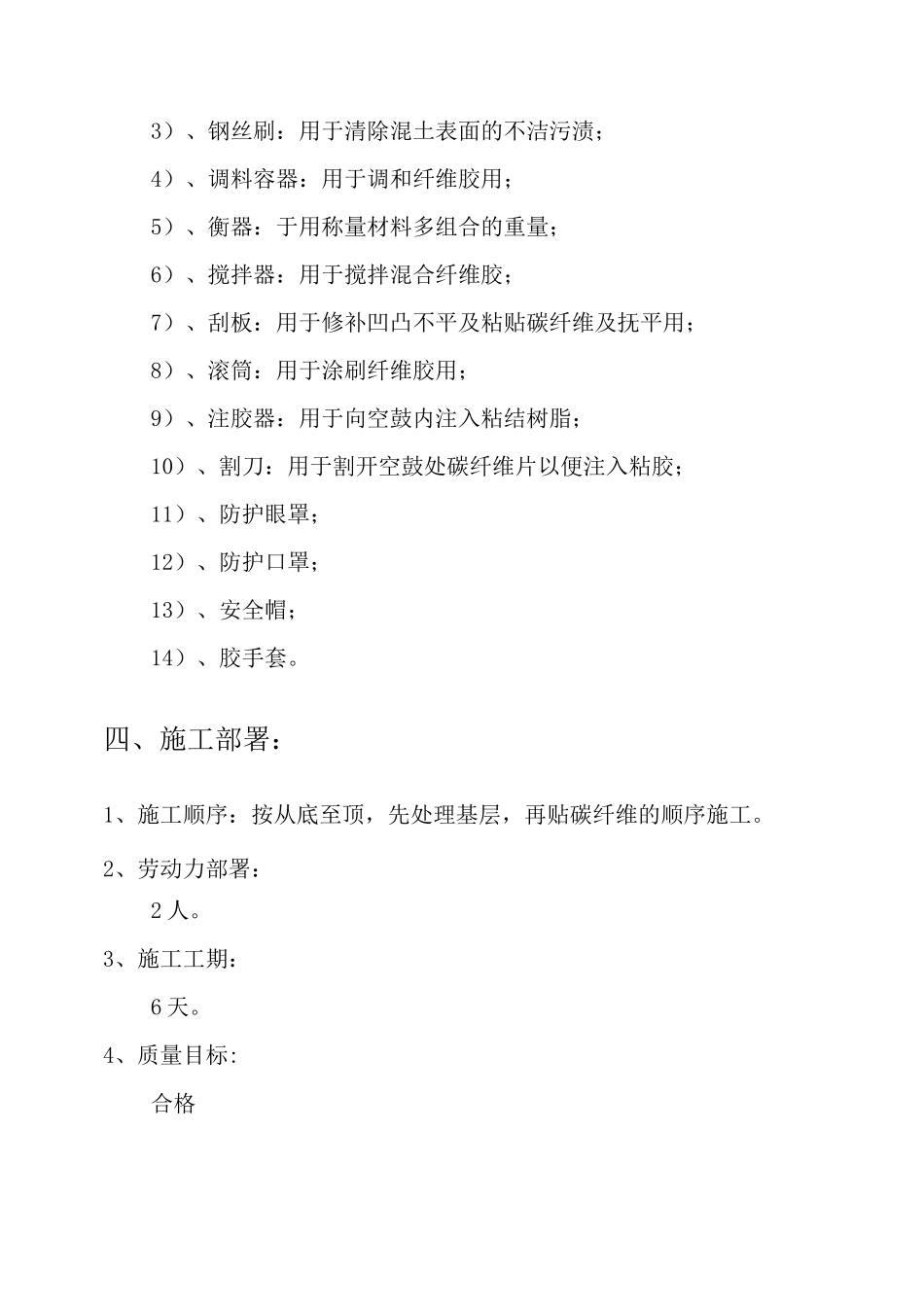

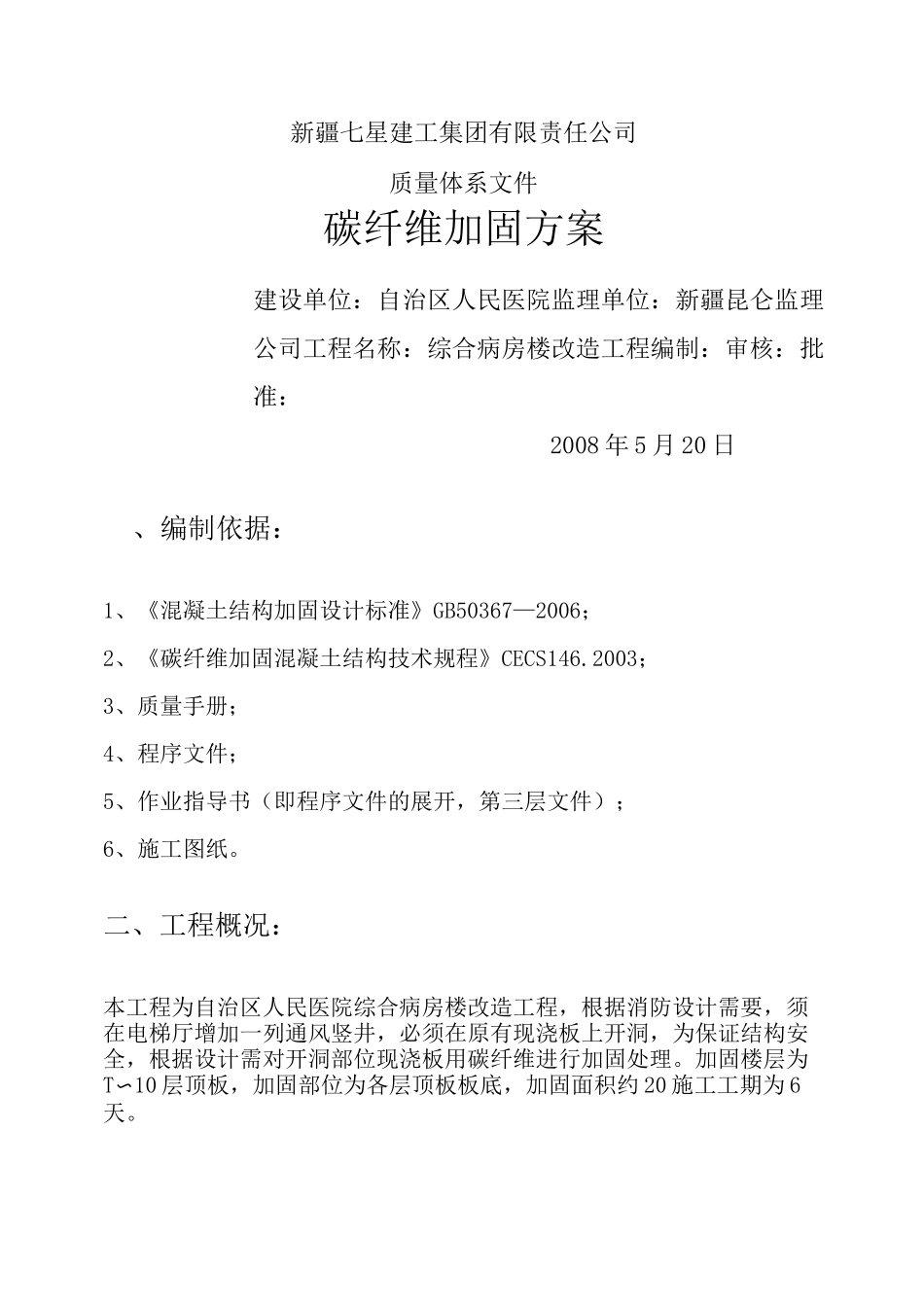

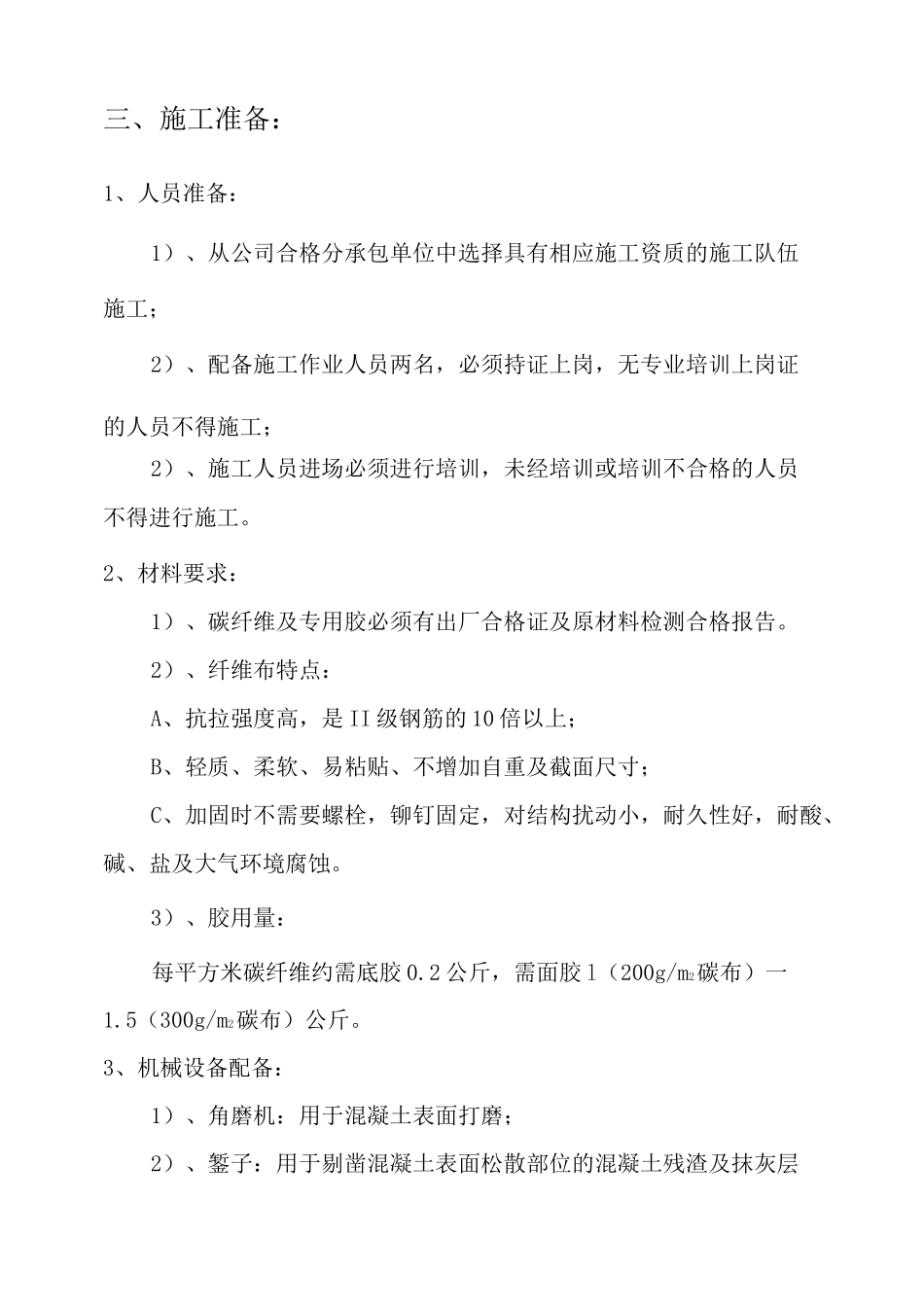

新疆七星建工集团有限责任公司质量体系文件碳纤维加固方案建设单位：自治区人民医院监理单位：新疆昆仑监理公司工程名称：综合病房楼改造工程编制：审核：批准：2008 年 5 月 20 日、编制依据：1、《混凝土结构加固设计标准》GB50367—2006；2、《碳纤维加固混凝土结构技术规程》CECS146.2003；3、质量手册；4、程序文件；5、作业指导书（即程序文件的展开，第三层文件）；6、施工图纸。二、工程概况：本工程为自治区人民医院综合病房楼改造工程，根据消防设计需要，须在电梯厅增加一列通风竖井，必须在原有现浇板上开洞，为保证结构安全，根据设计需对开洞部位现浇板用碳纤维进行加固处理。加固楼层为T〜10 层顶板，加固部位为各层顶板板底，加固面积约 20 施工工期为 6天。三、施工准备：1、人员准备：1）、从公司合格分承包单位中选择具有相应施工资质的施工队伍施工；2）、配备施工作业人员两名，必须持证上岗，无专业培训上岗证的人员不得施工；2）、施工人员进场必须进行培训，未经培训或培训不合格的人员不得进行施工。2、材料要求：1）、碳纤维及专用胶必须有出厂合格证及原材料检测合格报告。2）、纤维布特点：A、抗拉强度高，是 II 级钢筋的 10 倍以上；B、轻质、柔软、易粘贴、不增加自重及截面尺寸；C、加固时不需要螺栓，铆钉固定，对结构扰动小，耐久性好，耐酸、碱、盐及大气环境腐蚀。3）、胶用量：每平方米碳纤维约需底胶 0.2 公斤，需面胶 l（200g/m2碳布）一1.5（300g/m2碳布）公斤。3、机械设备配备：1）、角磨机：用于混凝土表面打磨；2）、錾子：用于剔凿混凝土表面松散部位的混凝土残渣及抹灰层3）、钢丝刷：用于清除混土表面的不洁污渍；4）、调料容器：用于调和纤维胶用；5）、衡器：于用称量材料多组合的重量；6）、搅拌器：用于搅拌混合纤维胶；7）、刮板：用于修补凹凸不平及粘贴碳纤维及抚平用；8）、滚筒：用于涂刷纤维胶用；9）、注胶器：用于向空鼓内注入粘结树脂；10）、割刀：用于割开空鼓处碳纤维片以便注入粘胶；11）、防护眼罩；12）、防护口罩；13）、安全帽；14）、胶手套。四、施工部署：1、施工顺序：按从底至顶，先处理基层，再贴碳纤维的顺序施工。2、劳动力部署：2 人。3、施工工期：6 天。4、质量目标:合格五、施工流程：1、工艺流程：顶棚抹灰层砸除 f 基层处理 f 粘贴面修补找平 f 配置底胶 f 刮底胶 f配制面胶 f 剪碳纤维布 f 粘贴纤维布 f 固化 f 检验 f ...
