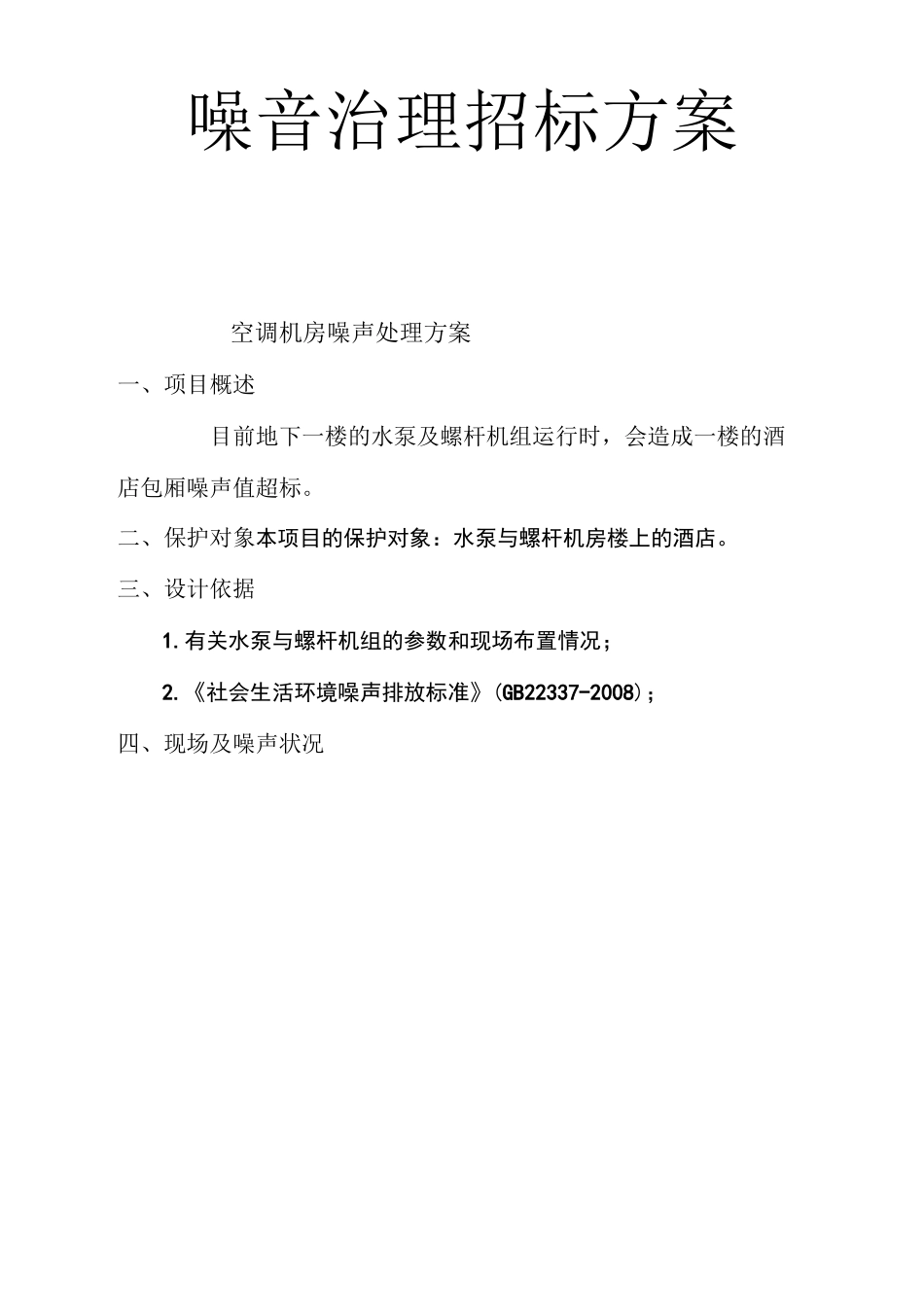

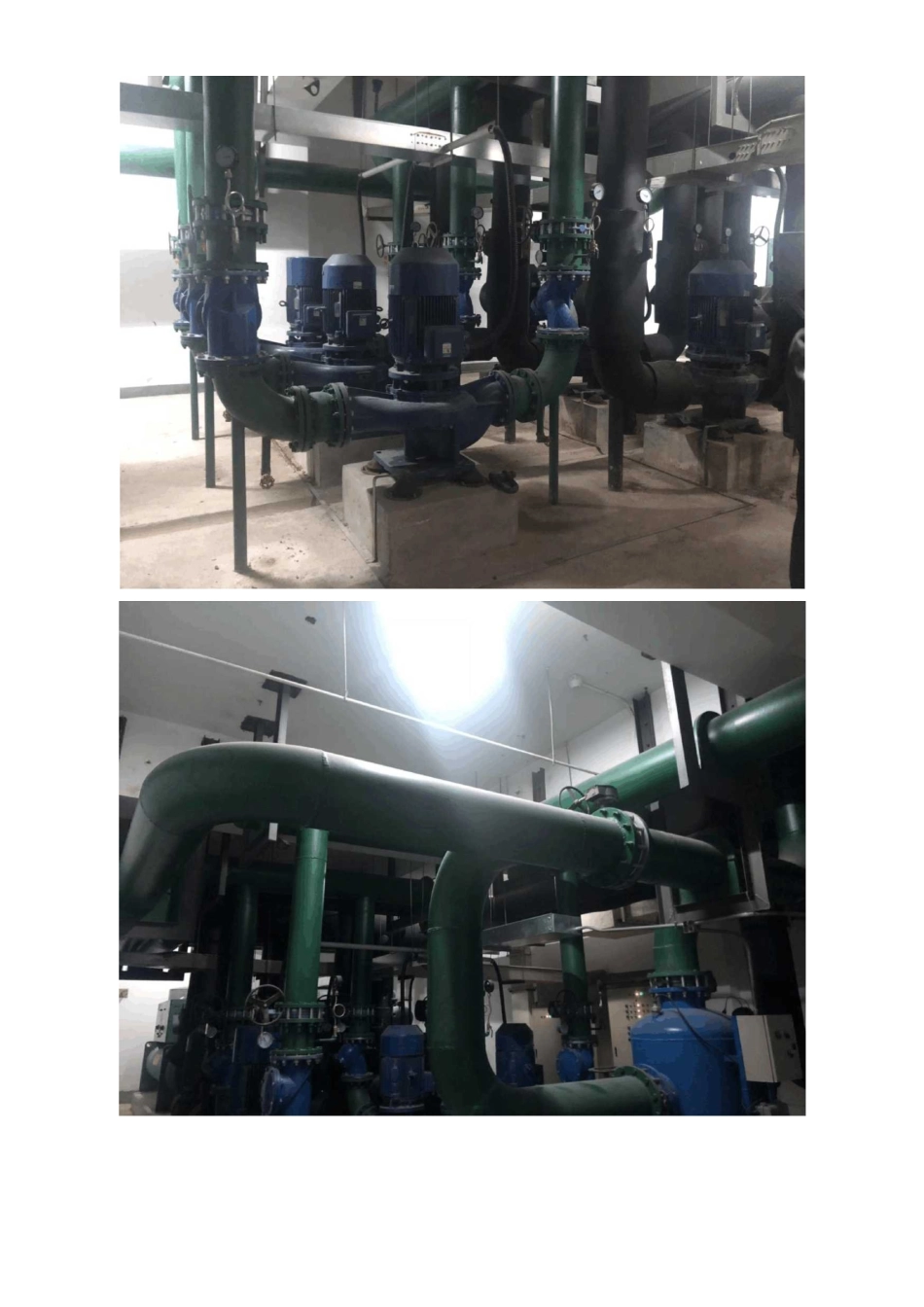

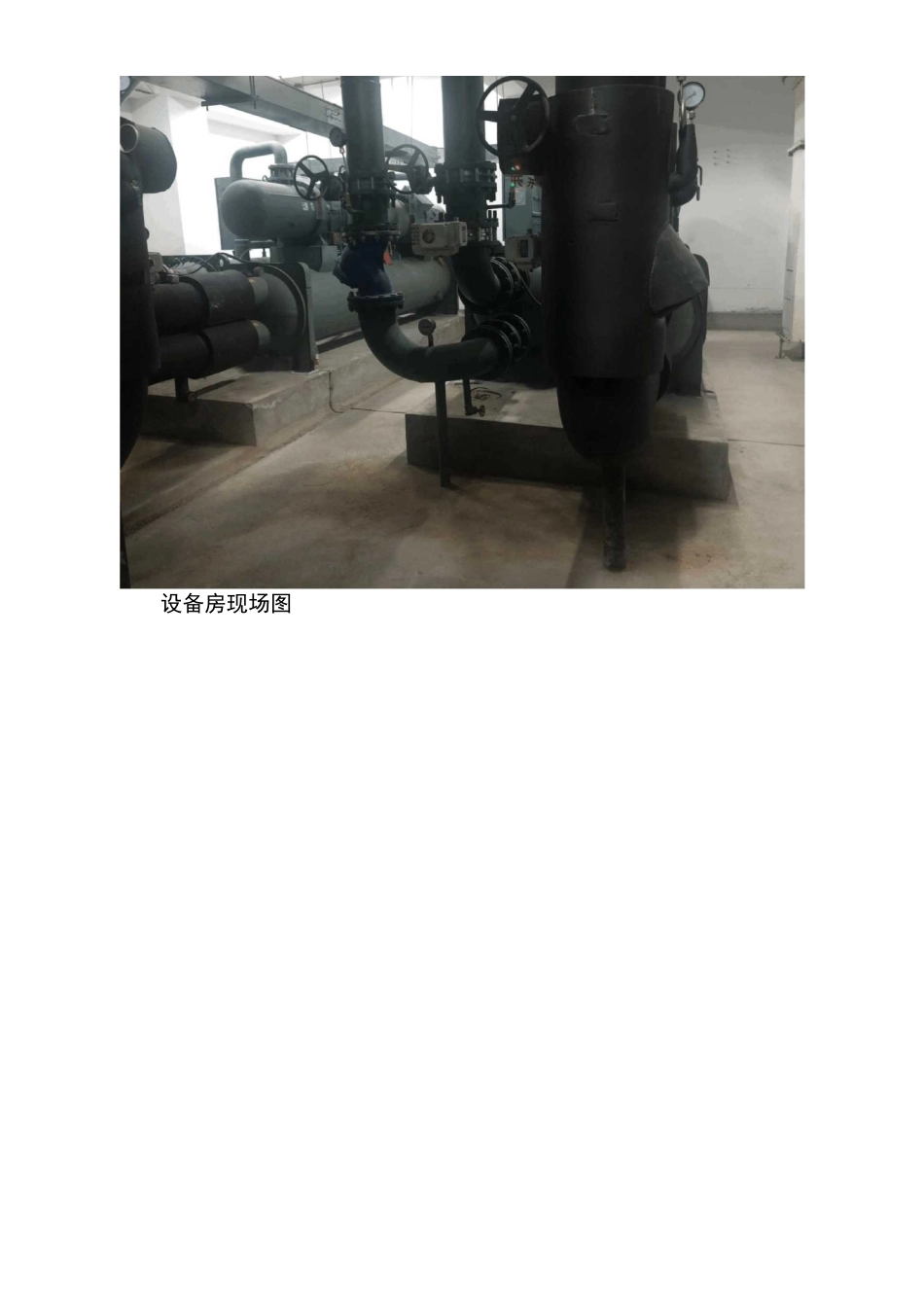

噪音治理招标方案空调机房噪声处理方案一、项目概述目前地下一楼的水泵及螺杆机组运行时，会造成一楼的酒店包厢噪声值超标。二、保护对象本项目的保护对象：水泵与螺杆机房楼上的酒店。三、设计依据1.有关水泵与螺杆机组的参数和现场布置情况；2.《社会生活环境噪声排放标准》(GB22337-2008)；四、现场及噪声状况设备房现场图受影响区域平面图当地下室的水泵、螺杆机组等设备开启后，酒店包厢内内的噪声值达到 65dB(A)，超过相关国家标准。五、执行标准和治理目标、执行标准(1)该区域属于声环境功能区 2 类区，按照国家《社会生活环境噪声排放标准》(GB22337-2008)规定，其噪声排放源边界噪声排放限值如表 1。根据专业技术人员现场测量，地下设备正常运行时，酒店包厢的噪声值为 61dB(A),大于“2、3 类声环境功能区”的昼间标准 50dB(A)。经过对水泵进行噪声治理后，酒店包厢的噪声值应小于 50dB(A)。六、噪声源与设备分析设备房内的噪声主要来自水泵噪声及螺杆机组噪声。其中水泵的噪声主要由机械噪声(电磁噪声)、水流锤体噪声、水管振动噪声构成。频谱：音频分布呈中低频(100—500Hz)及中频(500—1000Hz)成分为主的峰形曲线；峰值位于 500Hz 左右。100Hz—500Hz 为基频的低频噪声，其穿透力非常强，楼上酒店包厢内可以明显感觉到楼层震动及嗡鸣声，对正常营业造成影响。根据水泵最低干扰频率，确定结构声基频为 100Hz,混凝土中声传播速度为 30.48 米每秒。由此计算得结构声波波长为 30.48 米，该声波的半波长远大于墙体厚度，因此为低频隔音主要是水泵结构声的隔声设计，其隔声效果可以用振动传递率大小来衡量,我们通过选择合适的低频隔音台，可以把振动传递率控制到 0.2%以下。这个措施反映在噪声传递附加下降量上面，在 10 分贝左右。螺杆机组在运行时的噪声主要包括：设备本身运行的机械及振动噪声、设备引起的管道谐振噪声、电机噪声等等。七、方案设计原则该降噪项目对于泵体及管道的减震是重点，辅以顶面吸声（可分两步走：先做减震，如效果达到，则无需做顶面吸音；如达不到，再做顶面吸音）。八、方案设计本次降噪主要通过对地下设备房的水泵、螺杆机组等设备及附属设施实施减震措施，以实现降噪目标。主要措施包括：管道减振、水泵基础减振、螺杆机组基础减振、落地支脚减振、穿墙管道处理、悬空管道弹性吊架处理等内容。、管道隔振支架设计通过计算进出水管管道重量，设计弹性支架，并使每一组弹性支架都处在正常状...
