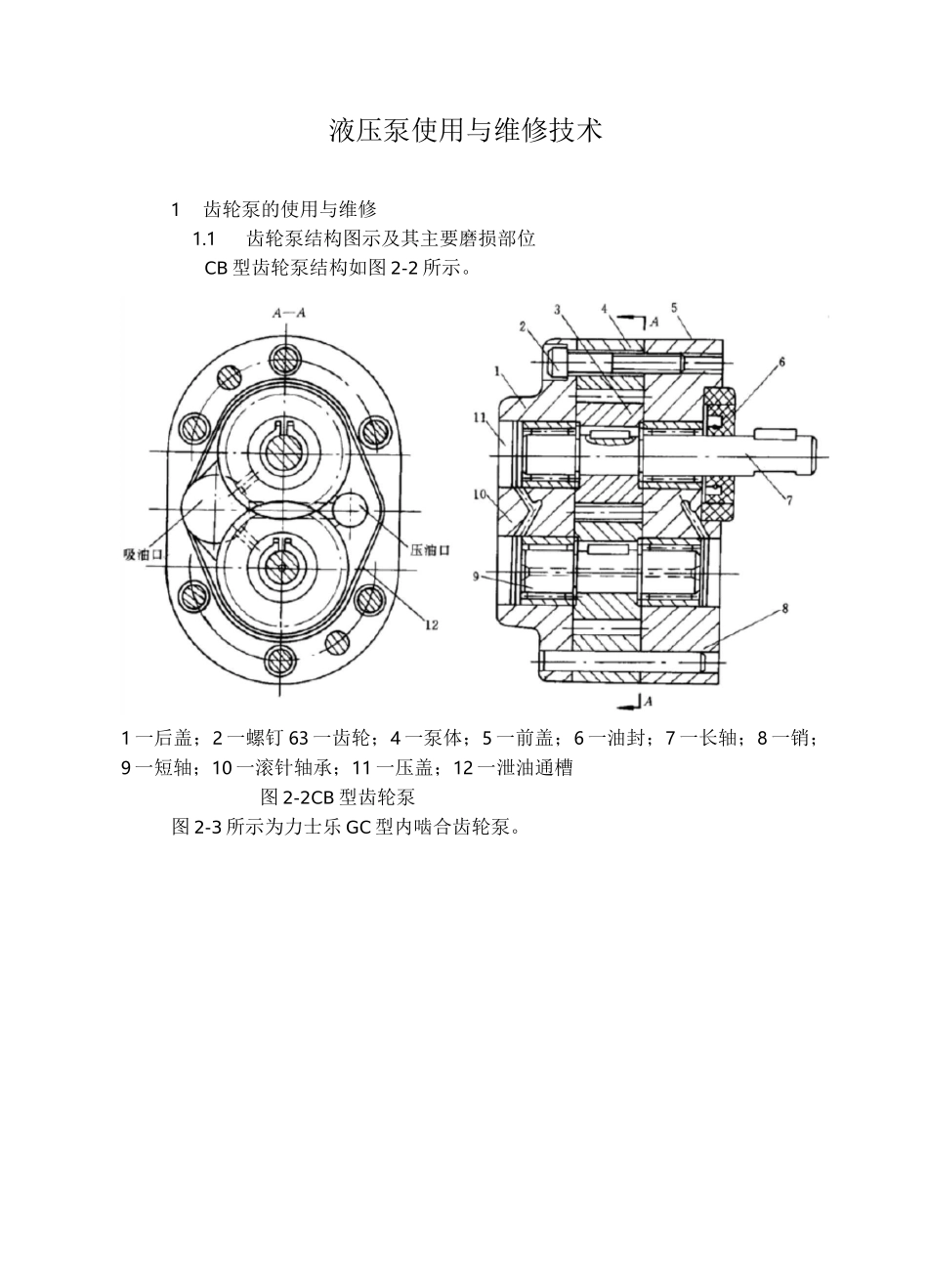

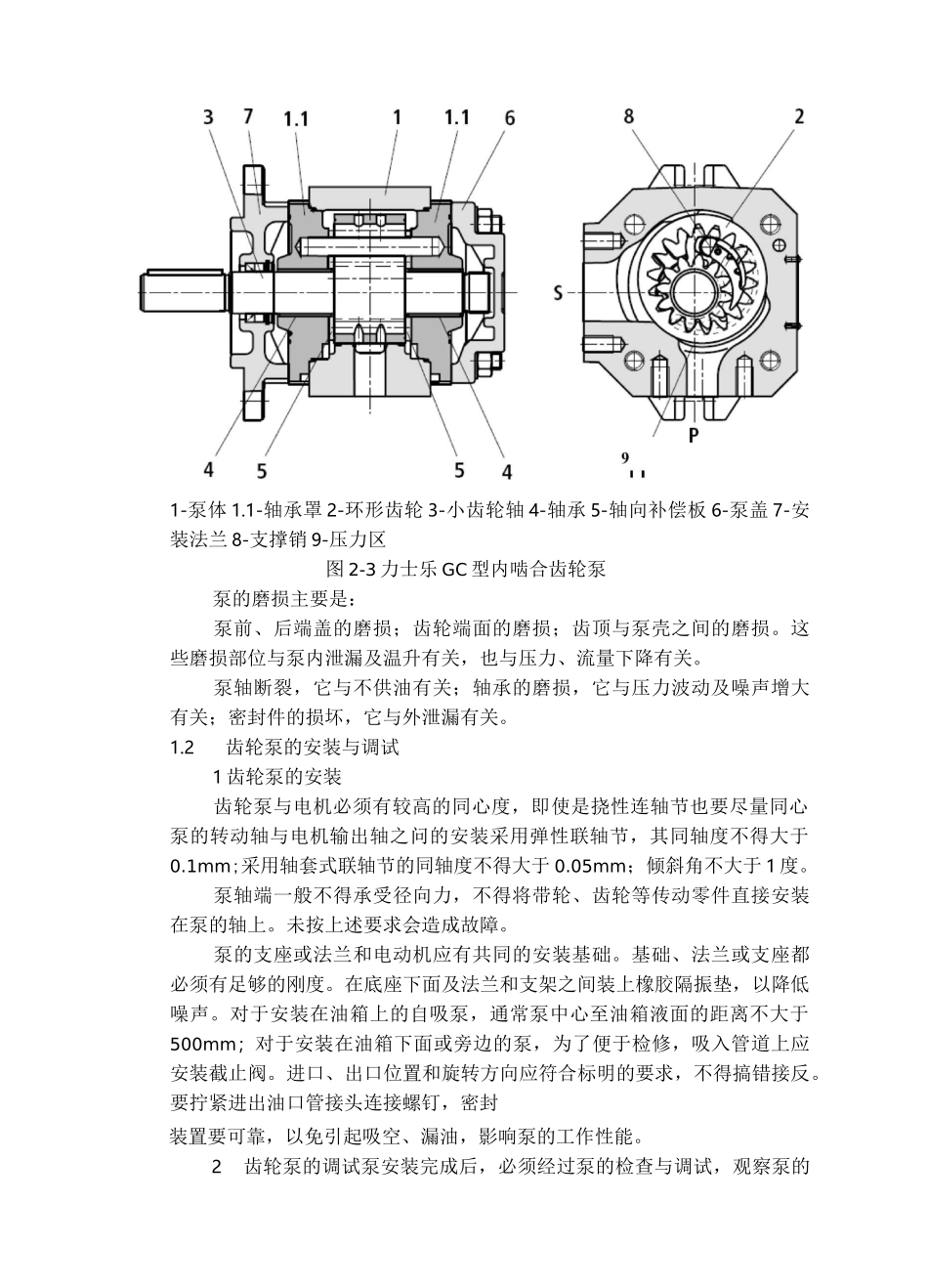

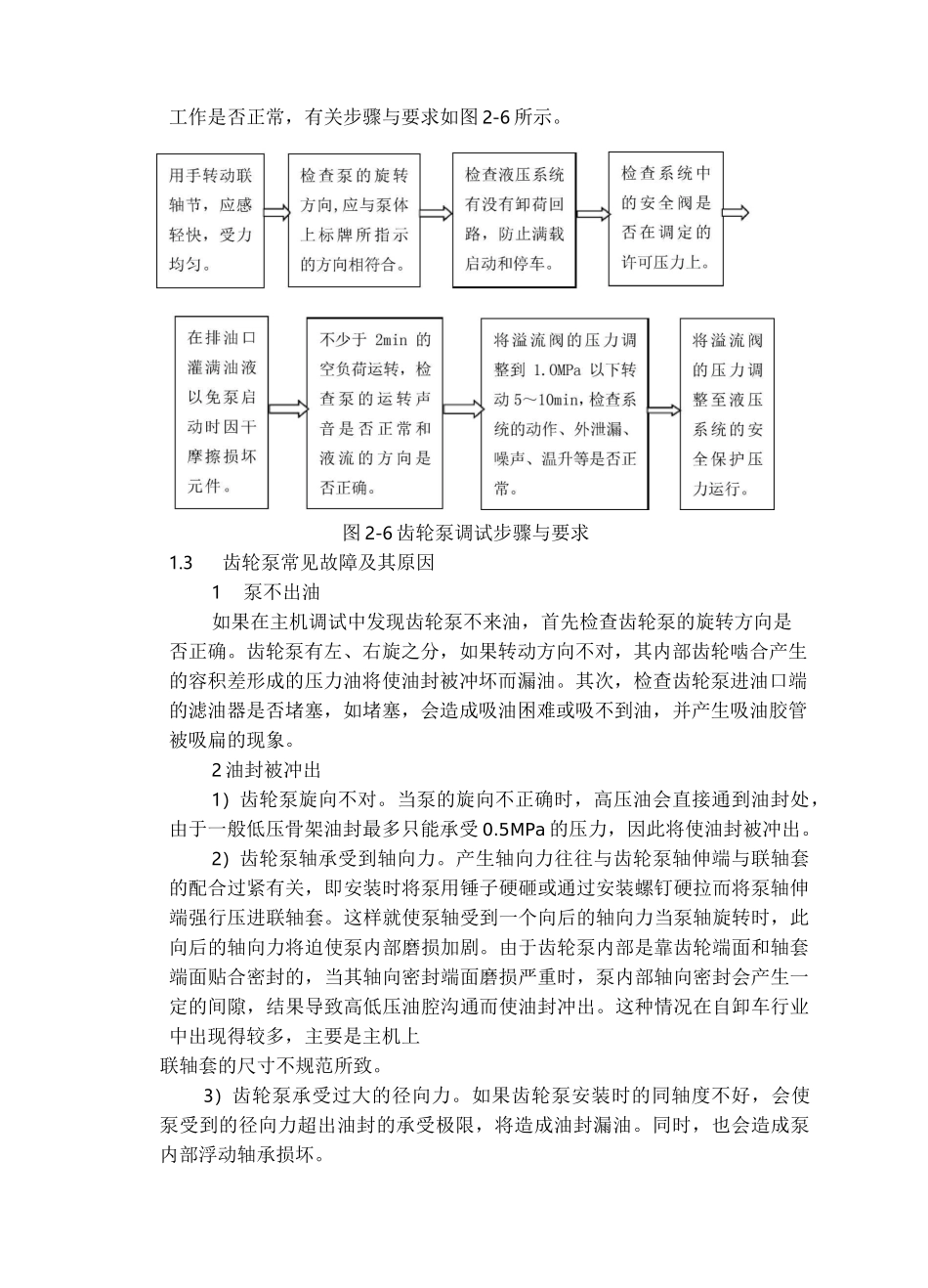

液压泵使用与维修技术1齿轮泵的使用与维修1.1齿轮泵结构图示及其主要磨损部位CB 型齿轮泵结构如图 2-2 所示。1 一后盖；2 一螺钉 63 一齿轮；4 一泵体；5 一前盖；6 一油封；7 一长轴；8 一销；9 一短轴；10 一滚针轴承；11 一压盖；12 一泄油通槽图 2-2CB 型齿轮泵图 2-3 所示为力士乐 GC 型内啮合齿轮泵。1-泵体 1.1-轴承罩 2-环形齿轮 3-小齿轮轴 4-轴承 5-轴向补偿板 6-泵盖 7-安装法兰 8-支撑销 9-压力区图 2-3 力士乐 GC 型内啮合齿轮泵泵的磨损主要是：泵前、后端盖的磨损；齿轮端面的磨损；齿顶与泵壳之间的磨损。这些磨损部位与泵内泄漏及温升有关，也与压力、流量下降有关。泵轴断裂，它与不供油有关；轴承的磨损，它与压力波动及噪声增大有关；密封件的损坏，它与外泄漏有关。1.2齿轮泵的安装与调试1 齿轮泵的安装齿轮泵与电机必须有较高的同心度，即使是挠性连轴节也要尽量同心泵的转动轴与电机输出轴之问的安装采用弹性联轴节，其同轴度不得大于0.1mm;采用轴套式联轴节的同轴度不得大于 0.05mm；倾斜角不大于 1 度。泵轴端一般不得承受径向力，不得将带轮、齿轮等传动零件直接安装在泵的轴上。未按上述要求会造成故障。泵的支座或法兰和电动机应有共同的安装基础。基础、法兰或支座都必须有足够的刚度。在底座下面及法兰和支架之间装上橡胶隔振垫，以降低噪声。对于安装在油箱上的自吸泵，通常泵中心至油箱液面的距离不大于500mm；对于安装在油箱下面或旁边的泵，为了便于检修，吸入管道上应安装截止阀。进口、出口位置和旋转方向应符合标明的要求，不得搞错接反。要拧紧进出油口管接头连接螺钉，密封装置要可靠，以免引起吸空、漏油，影响泵的工作性能。2齿轮泵的调试泵安装完成后，必须经过泵的检查与调试，观察泵的工作是否正常，有关步骤与要求如图 2-6 所示。图 2-6 齿轮泵调试步骤与要求1.3齿轮泵常见故障及其原因1泵不出油如果在主机调试中发现齿轮泵不来油，首先检查齿轮泵的旋转方向是否正确。齿轮泵有左、右旋之分，如果转动方向不对，其内部齿轮啮合产生的容积差形成的压力油将使油封被冲坏而漏油。其次，检查齿轮泵进油口端的滤油器是否堵塞，如堵塞，会造成吸油困难或吸不到油，并产生吸油胶管被吸扁的现象。2 油封被冲出1）齿轮泵旋向不对。当泵的旋向不正确时，高压油会直接通到油封处，由于一般低压骨架油封最多只能承受 0.5MPa 的压力，因此将使油封被冲出。2）齿轮...
