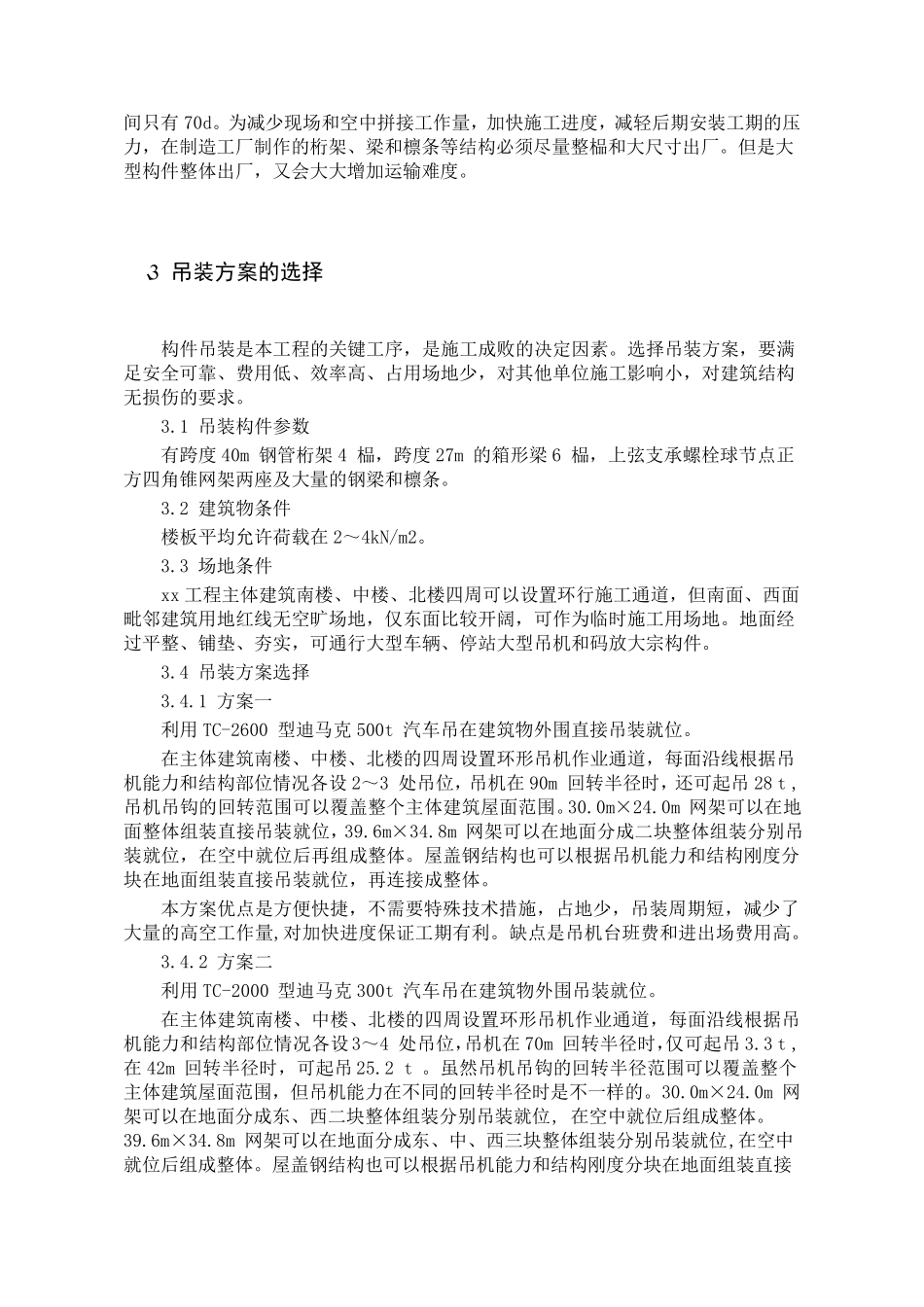

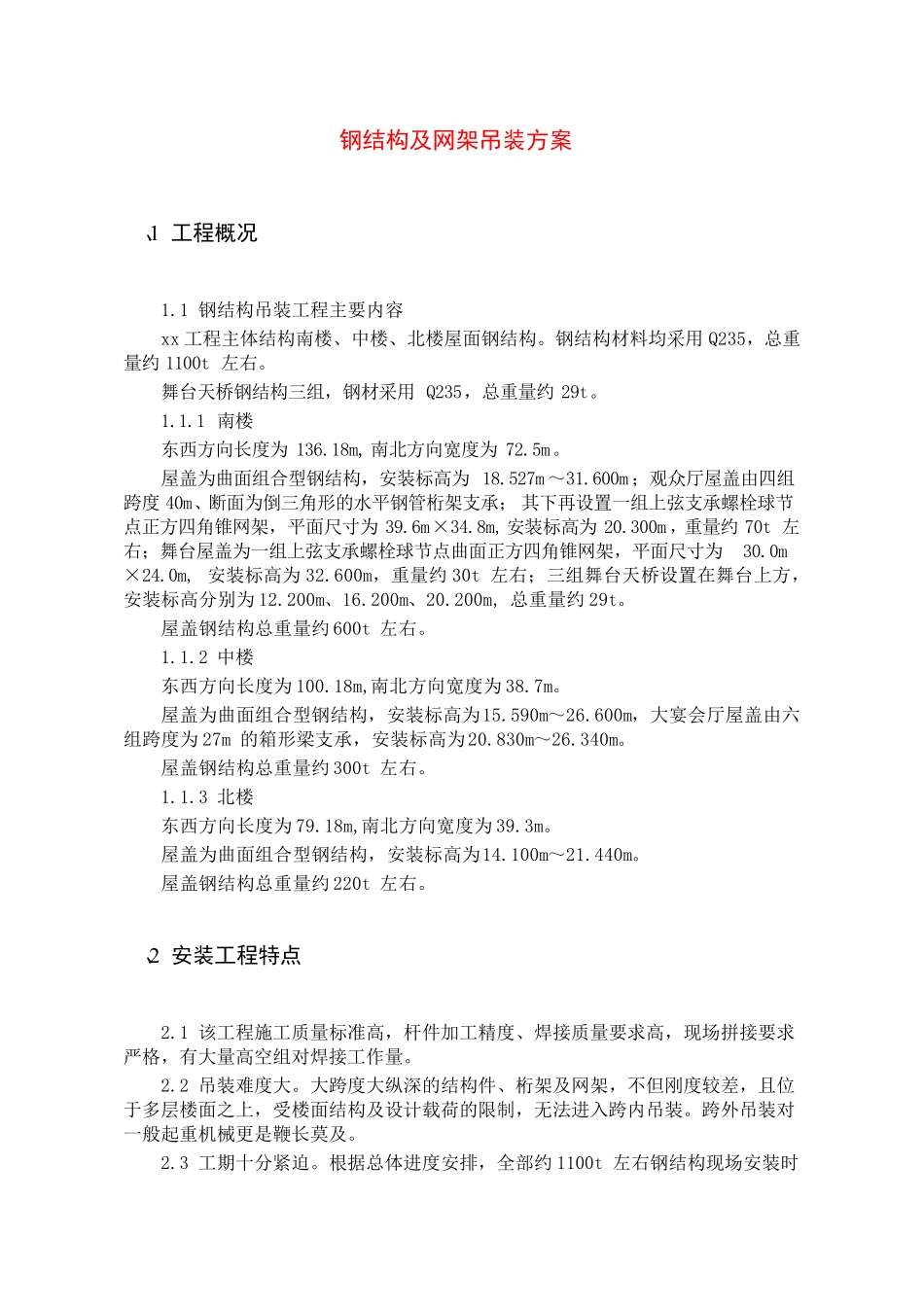

钢结构及网架吊装方案 �、�工程概况 1.1 钢结构吊装工程主要内容 xx 工程主体结构南楼、中楼、北楼屋面钢结构。钢结构材料均采用Q235，总重量约1100t 左右。 舞台天桥钢结构三组，钢材采用Q235，总重量约29t。 1.1.1 南楼 东西方向长度为136.18m, 南北方向宽度为72.5m。 屋盖为曲面组合型钢结构，安装标高为18.527m ～31.600m ；观众厅屋盖由四组跨度40m、断面为倒三角形的水平钢管桁架支承；其下再设置一组上弦支承螺栓球节点正方四角锥网架，平面尺寸为39.6m×34.8m,安装标高为20.300m ，重量约70t 左右；舞台屋盖为一组上弦支承螺栓球节点曲面正方四角锥网架，平面尺寸为30.0m×24.0m, 安装标高为32.600m，重量约30t 左右；三组舞台天桥设置在舞台上方，安装标高分别为12.200m、16.200m、20.200m, 总重量约29t。 屋盖钢结构总重量约600t 左右。 1.1.2 中楼 东西方向长度为100.18m,南北方向宽度为38.7m。 屋盖为曲面组合型钢结构，安装标高为15.590m～26.600m，大宴会厅屋盖由六组跨度为27m 的箱形梁支承，安装标高为20.830m～26.340m。 屋盖钢结构总重量约300t 左右。 1.1.3 北楼 东西方向长度为79.18m,南北方向宽度为39.3m。 屋盖为曲面组合型钢结构，安装标高为14.100m～21.440m。 屋盖钢结构总重量约220t 左右。 �、�安装工程特点 2.1 该工程施工质量标准高，杆件加工精度、焊接质量要求高，现场拼接要求严格，有大量高空组对焊接工作量。 2.2 吊装难度大。大跨度大纵深的结构件、桁架及网架，不但刚度较差，且位于多层楼面之上，受楼面结构及设计载荷的限制，无法进入跨内吊装。跨外吊装对一般起重机械更是鞭长莫及。 2.3 工期十分紧迫。根据总体进度安排，全部约1100t 左右钢结构现场安装时间只有70d。为减少现场和空中拼接工作量，加快施工进度，减轻后期安装工期的压力，在制造工厂制作的桁架、梁和檩条等结构必须尽量整榀和大尺寸出厂。但是大型构件整体出厂，又会大大增加运输难度。 �、�吊装方案的选择 构件吊装是本工程的关键工序，是施工成败的决定因素。选择吊装方案，要满足安全可靠、费用低、效率高、占用场地少，对其他单位施工影响小，对建筑结构无损伤的要求。 3.1 吊装构件参数 有跨度40m 钢管桁架4 榀，跨度27m 的箱形梁6 榀，上弦支承螺栓球节点正方四角锥网架两座及大量的钢梁和檩条。 3.2 建筑物条件 楼板平均允许荷载在2～4kN/m2。 3.3 场地条件...
