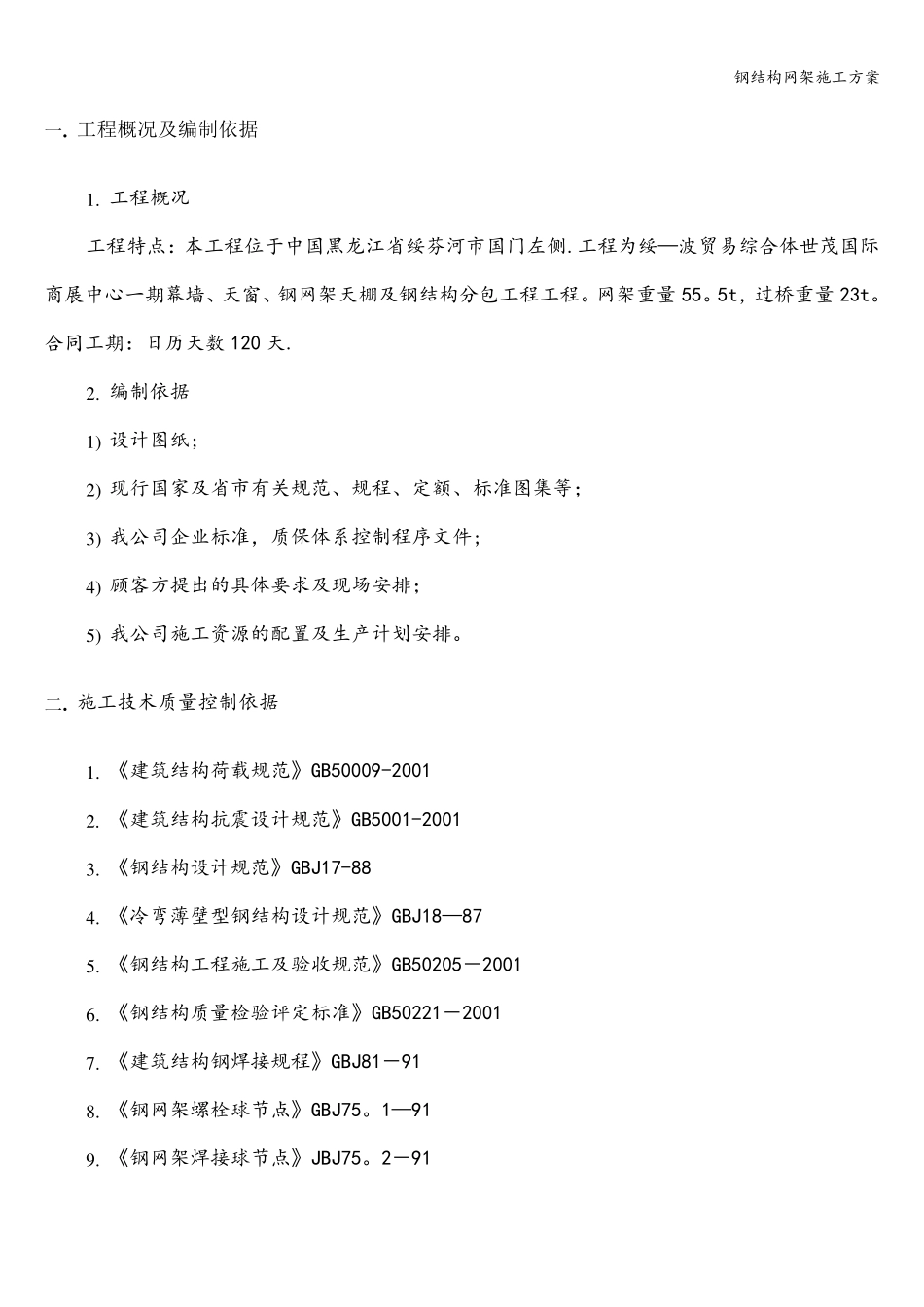

钢结构网架施工方案 一. 工程概况及编制依据 1. 工程概况 工程特点：本工程位于中国黑龙江省绥芬河市国门左侧.工程为绥—波贸易综合体世茂国际商展中心一期幕墙、天窗、钢网架天棚及钢结构分包工程工程。网架重量55。5t，过桥重量23t。合同工期：日历天数120 天. 2. 编制依据 1) 设计图纸; 2) 现行国家及省市有关规范、规程、定额、标准图集等； 3) 我公司企业标准，质保体系控制程序文件; 4) 顾客方提出的具体要求及现场安排； 5) 我公司施工资源的配置及生产计划安排。 二. 施工技术质量控制依据 1. 《建筑结构荷载规范》GB50009-2001 2. 《建筑结构抗震设计规范》GB5001-2001 3. 《钢结构设计规范》GBJ17-88 4. 《冷弯薄壁型钢结构设计规范》GBJ18—87 5. 《钢结构工程施工及验收规范》GB50205－2001 6. 《钢结构质量检验评定标准》GB50221－2001 7. 《建筑结构钢焊接规程》GBJ81－91 8. 《钢网架螺栓球节点》GBJ75。1—91 9. 《钢网架焊接球节点》JBJ75。2－91 钢结构网架施工方案 10. 《网架结构设计与施工规程》JGJ7－91 11. 《网架结构工程质量检验评定标准》JGJ78－91 12. 《钢网架检验及验收标准》JGJ75。3－91 13. 《钢接球接点钢网架焊缝超声波探伤及质量分级法》JG/3034.1－96 14. 《碳钢焊条》GB5117 15. 《低合金钢焊条》GB5118 三. 组织机构 1. 项目组织机构 项目经理： 沈成山 技术负责人:刘顺来 结构工程师：孝国忠 电气工程师：许长功 焊接工程师：韩 东 质量检查员：刘胜民 材料设备员：苗崇顺 安全员: 郭连喜 2. 安全组织机构 组长：沈成山 组员：郭连喜 刘顺来 孝国忠 许长功 韩 东 质量控制小组 组长：沈成山 组员：刘顺来 刘胜民 孝国忠 许长功 苗崇顺 韩 东 钢结构网架施工方案 四. 资源配备 1. 劳动力计划 序号工种需用人数备注1铆工162焊工103起重工44测量工25维护电工106力工60合 计102 2. 设备需用计划 序号 名称 型号规格单位 数量备注1载重汽车5t台22吊车120t台13吊车50t台14吊车25t台15电焊机 ZX7-400台126烘干箱台17钻床Φ30台18配电箱台49超声波探伤仪台210无齿锯Φ400台4 3. 计量器具需用计划 序号名称 型号规格单位 数量备注1经纬仪台22水准仪台23钢盘尺 50m个24卷尺5m个85拐尺 500×250个46万能表块1 4. 工具需用计划 钢结构网架施工方案 序号名称型号规格单位 数量备注1手动葫芦5t台42手动...
