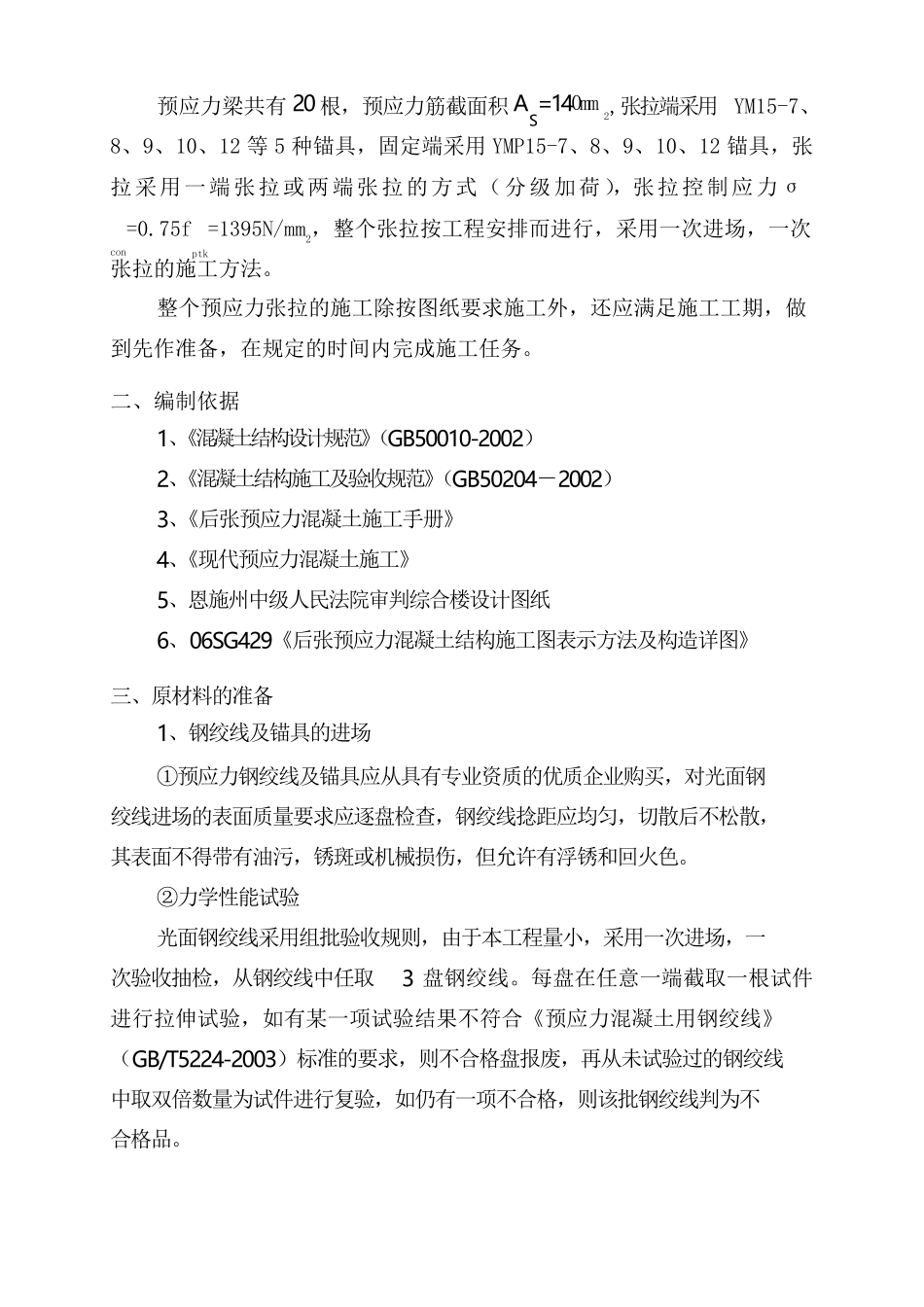

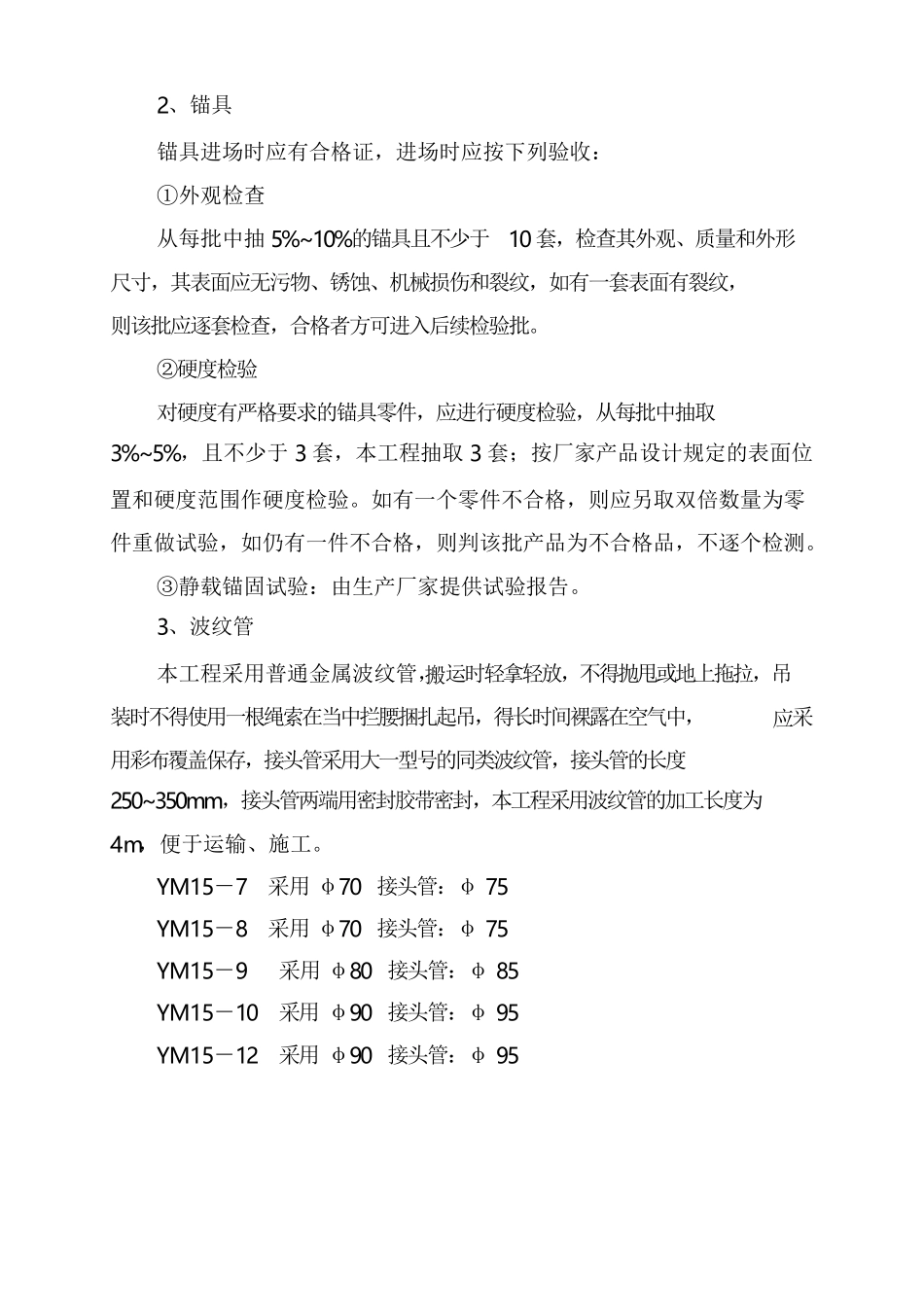

恩施州中级人民法院审判综合楼工程 ——预应力梁施工方案 一、工程概况 恩施州中级人民法院审判综合楼工程，框架结构，建筑层数十层，建 筑高度 49.90m，总建筑面积 21420m2，各层层高为一层 4.60m，二、三层层 高 6.00m，四至九层层高 3.90m，十层层高 5.10m，顶层层高 3.00m，室内 外高差 0.45m。 预应力分项工程分别在 10.57m、16.57m、45.1m 标高层，预应力框架 梁采用有粘结预应力筋，具体分布及数量如下： 分部 标高 10.57m 标高 轴线位置 6-9×D 6-9×C 5×B-D 5×B-D 2×1/B-D 2-5×F 5×B -D 2-5×E 型号 YKL301 YKL302 YKL303 YKL304 YKL401 YKL402 数量 1 根 1 根 1 根 1 根 2 根 2 根 钢绞线 1－12φs15.2 1－8φs15.2 1－9φs15.2 1－10φs15.2 2－8φs15.2 2－12φs15.2 2－7φs15.2 截面尺寸 450×1200 450×1200 450×1000 450×1000 650×1500 450×1400 800×1800 450×1400 4-6×C 1－10φs15.2 450×1400 预 应 力 梁 16.57m 标高 4×D-G 3×D-G 7×B-E 8×B-E 10-13×C 11×B-D 12×B-D 5×B-D YKL403 YKL404 YKL405 YKL406 YKL407 YWKL01 3 根 2 根 1 根 1 根 1 根 1 根 1－12φs15.2 2－12φs15.2 2－12φs15.2 2－12φs15.2 2－12φs15.2 1－10φs15.2 450×1400 450×1400 900×2000 450×1400 800×1800 800×1800 600×1200 45.1m 标高 6×B-D 7×B-D 8×B-D YWKL02 3 根 2－9φs15.2 600×1200 预应力梁共有 20 根，预应力筋截面积 AS=140mm2,张拉端采用 YM15-7、 8、9、10、12 等 5 种锚具，固定端采用 YMP15-7、8、9、10、12 锚具，张 拉 采 用 一 端 张 拉 或 两 端 张 拉 的 方 式 （ 分 级 加 荷 ）， 张 拉 控 制 应 力 σ con =0.75f =1395N/mm2，整个张拉按工程安排而进行，采用一次进场，一次 ptk 张拉的施工方法。 整个预应力张拉的施工除按图纸要求施工外，还应满足施工工期，做 到先作准备，在规定的时间内完成施工任务。 二、编制依据 1、《混凝土结构设计规范》（GB50010-2002） 2、《混凝土结构施工及验收规范》（GB50204－2002） 3、《后张预应力混凝土施工手册》 4、《现代预应力混凝土施工》 5、恩施州中级人民法院审判综合楼设计图纸 6、06SG429《后张预应力混凝土结构施工图表示方法及构造详图》 三、...
