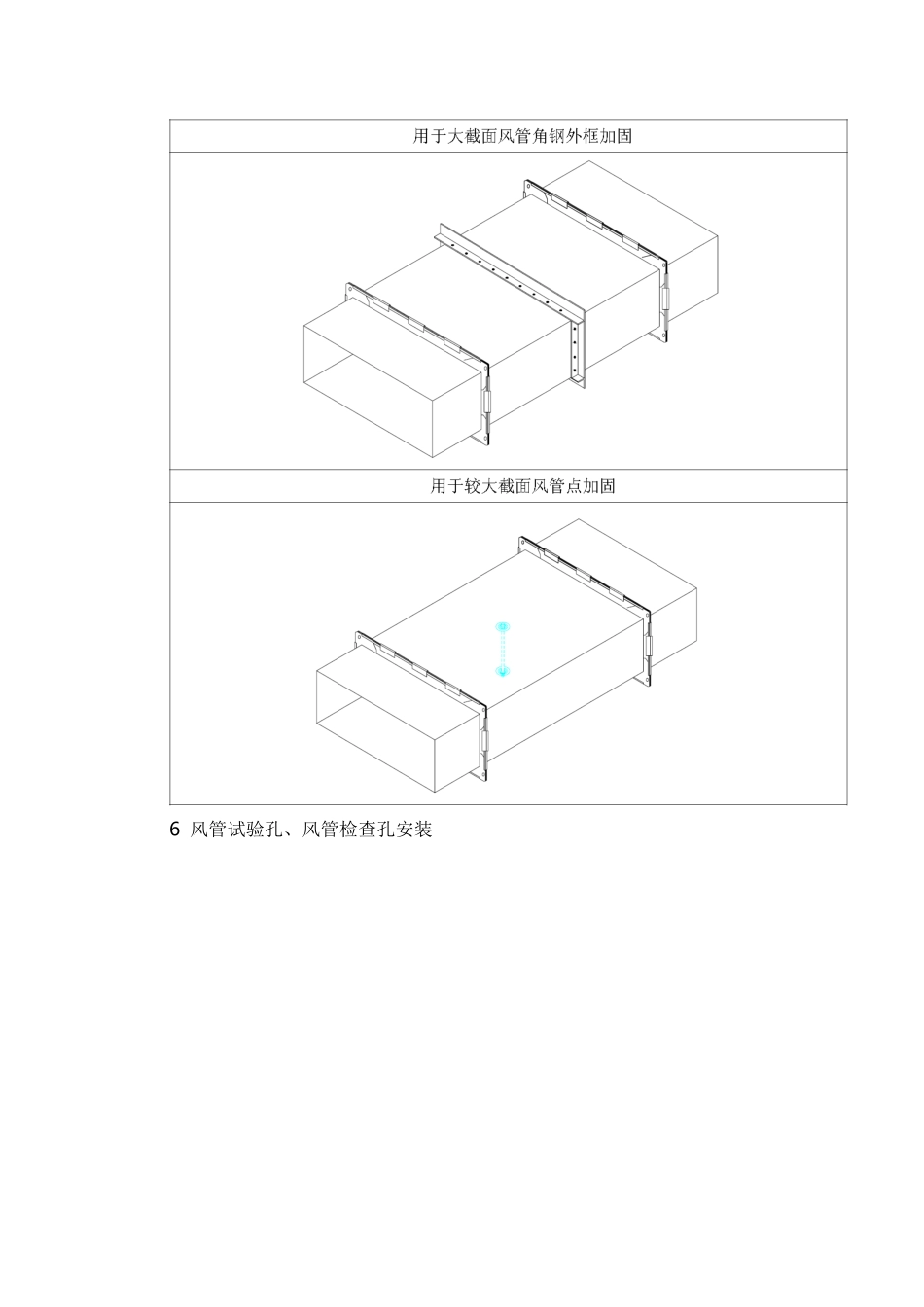

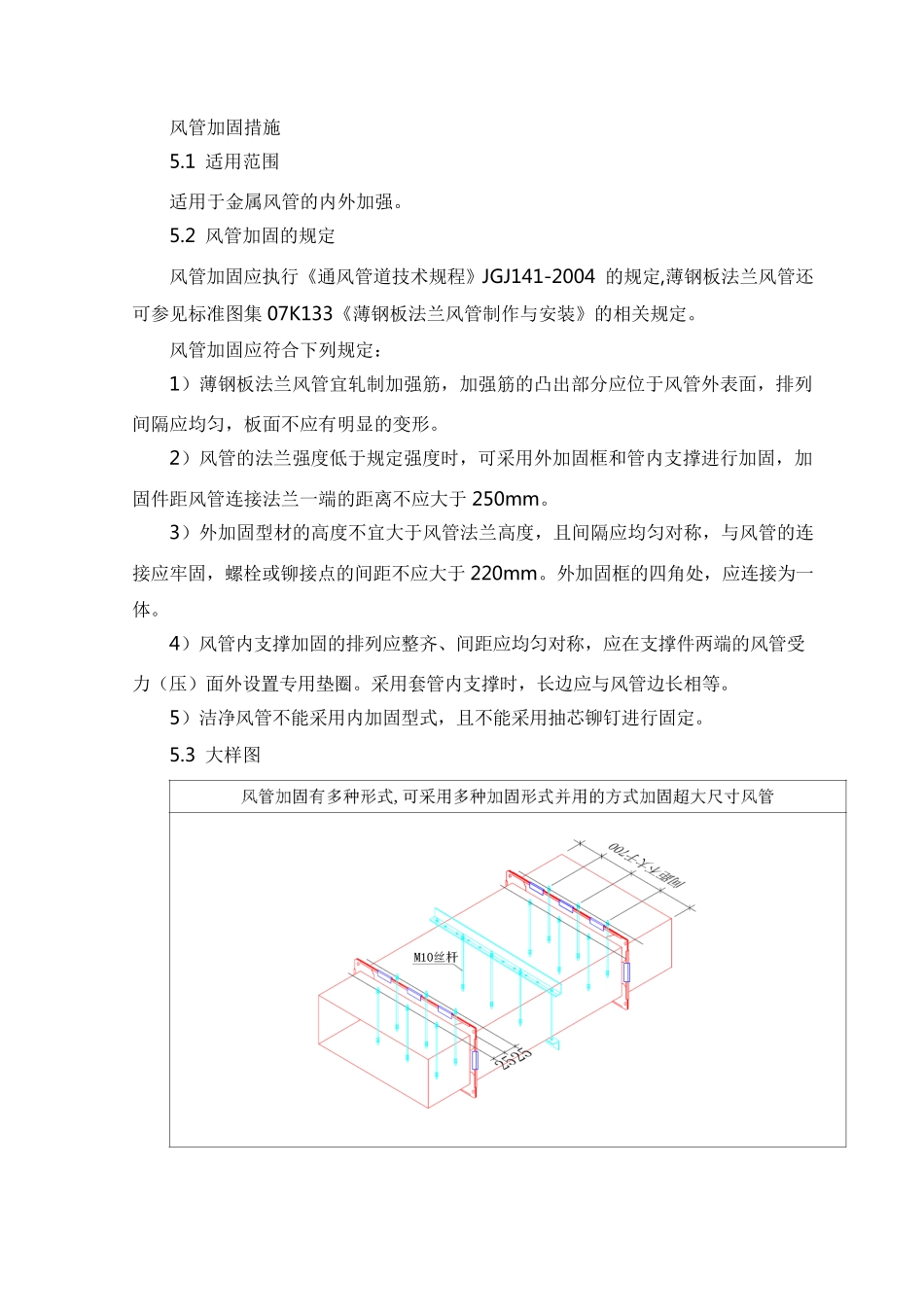

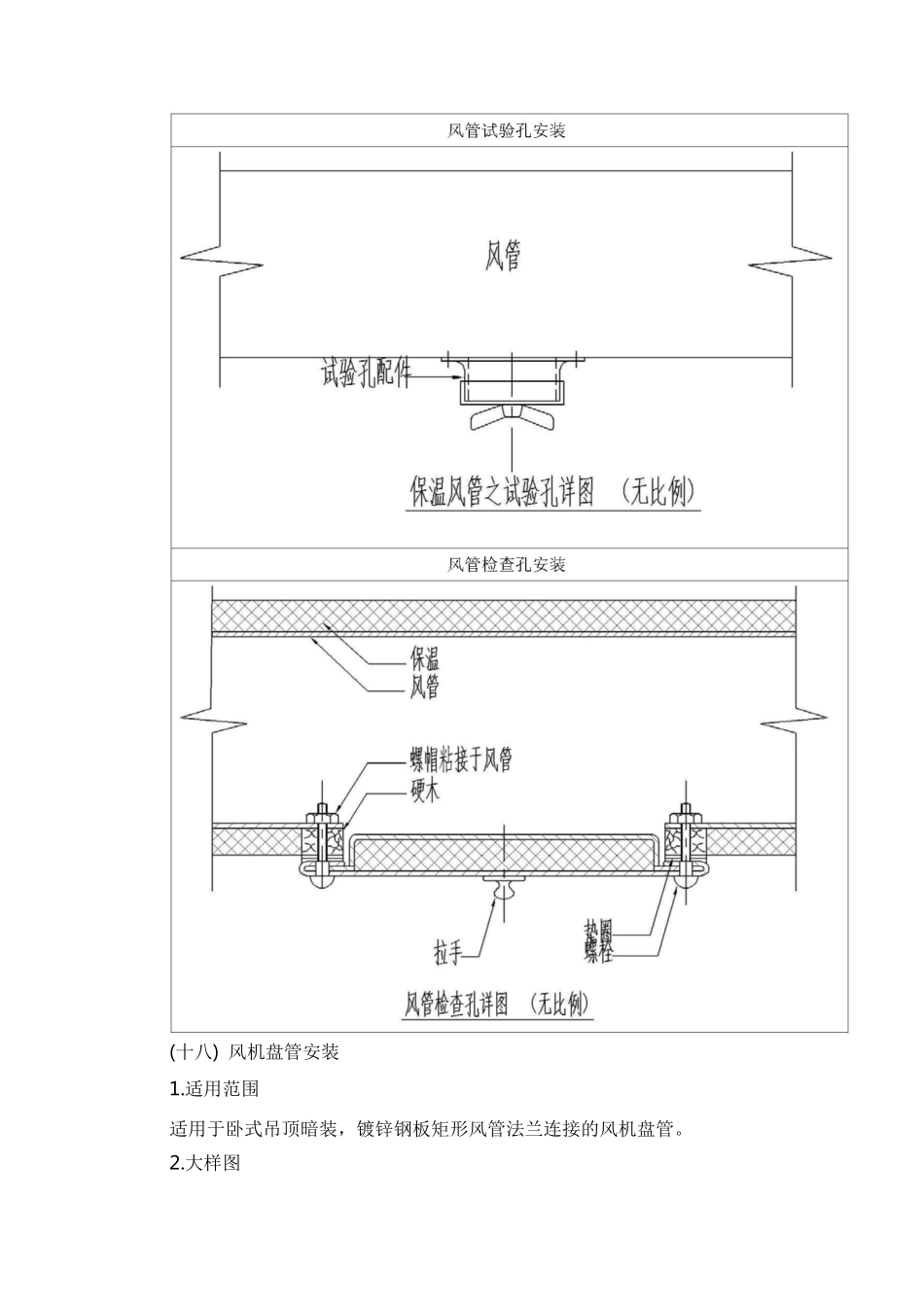

风管加固措施 5.1 适用范围 适用于金属风管的内外加强。 5.2 风管加固的规定 风管加固应执行《通风管道技术规程》JGJ141-2004 的规定,薄钢板法兰风管还可参见标准图集07K133《薄钢板法兰风管制作与安装》的相关规定。 风管加固应符合下列规定： 1）薄钢板法兰风管宜轧制加强筋，加强筋的凸出部分应位于风管外表面，排列间隔应均匀，板面不应有明显的变形。 2）风管的法兰强度低于规定强度时，可采用外加固框和管内支撑进行加固，加固件距风管连接法兰一端的距离不应大于250mm。 3）外加固型材的高度不宜大于风管法兰高度，且间隔应均匀对称，与风管的连接应牢固，螺栓或铆接点的间距不应大于220mm。外加固框的四角处，应连接为一体。 4）风管内支撑加固的排列应整齐、间距应均匀对称，应在支撑件两端的风管受力（压）面外设置专用垫圈。采用套管内支撑时，长边应与风管边长相等。 5）洁净风管不能采用内加固型式，且不能采用抽芯铆钉进行固定。 5.3 大样图 6 风管试验孔、风管检查孔安装 (十八) 风机盘管安装 1.适用范围 适用于卧式吊顶暗装，镀锌钢板矩形风管法兰连接的风机盘管。 2 .大样图 3.规格表 4.采购要求 （1）风机盘管采购时应核对好设计型号，风量要求，噪音要求。 （2）核对好风机盘管安装位置，明装还是暗装。区分不同位置风盘采购型号。 （3）注意风盘末端回风箱设置尺寸及接驳方式。 （4）设备风机及盘管段必须方便拆卸。 5.工艺要求 （1）风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。 （2）风机盘管安装前应先手动后通电试验检查，机械部分不得摩擦，电气部分不得漏电。 （3）风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5 倍，定压后观察2～3min 不渗不漏。 （4）卧式吊装风机盘管吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。 （5）风管、回风箱及风口与风机盘管连接处采用镀锌钢板硬性连接，增强耐用性及防火性。 （6）风机盘管连接管上的送回风风口暂时不开口，待吊顶图及装修图完善后，再定位开口，以免造成一些不必要的施工困难。 （7）冷热媒水管与风机盘管连接直采用钢管或紫铜管，接管应平直。凝结水管宜软性连接，软管长度不大于300mm 材质宜用透明胶管，并用喉箍紧固严禁渗漏，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。 （8）风机盘管同冷热媒管连接，应在管道系统冲洗排污...
