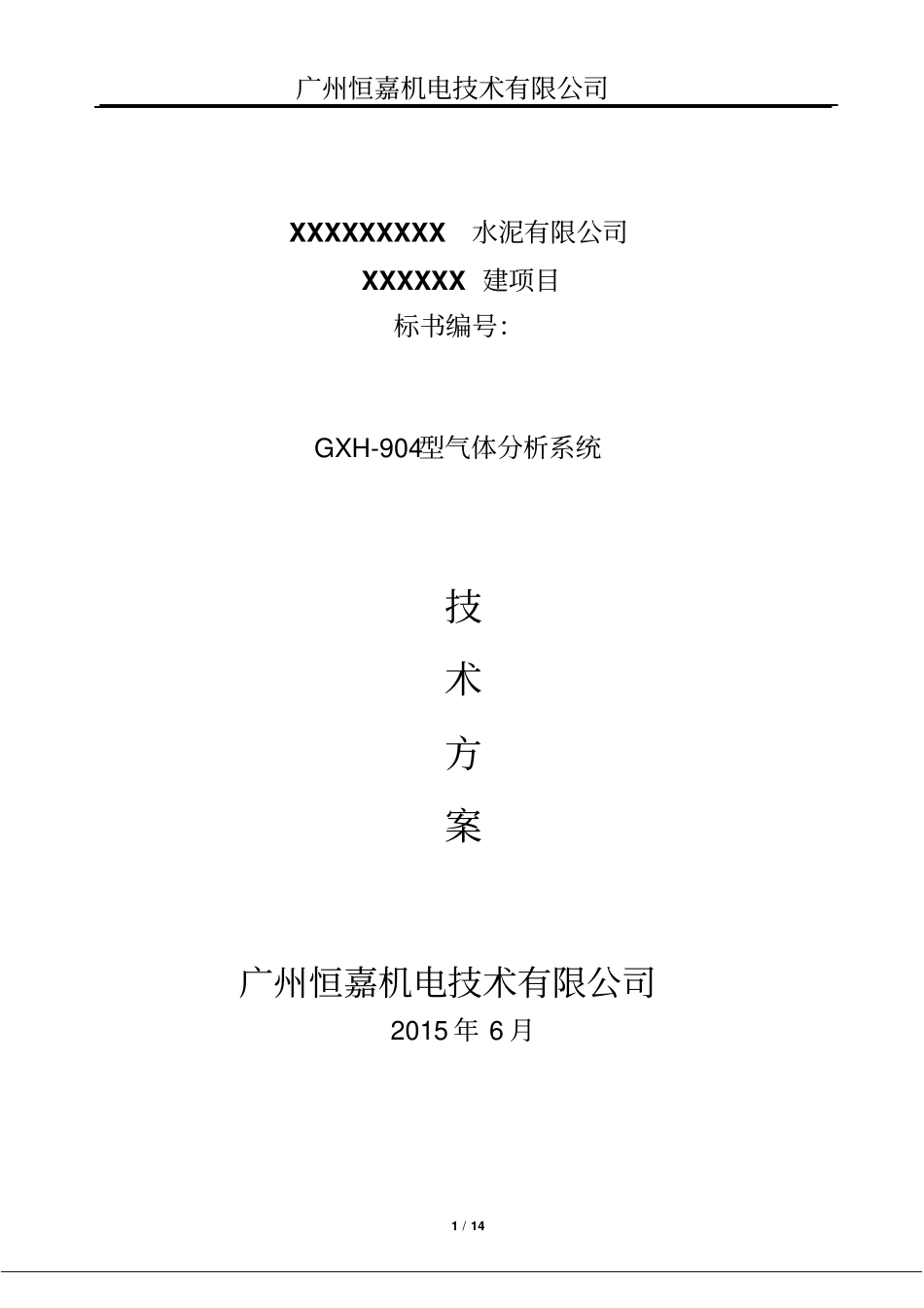

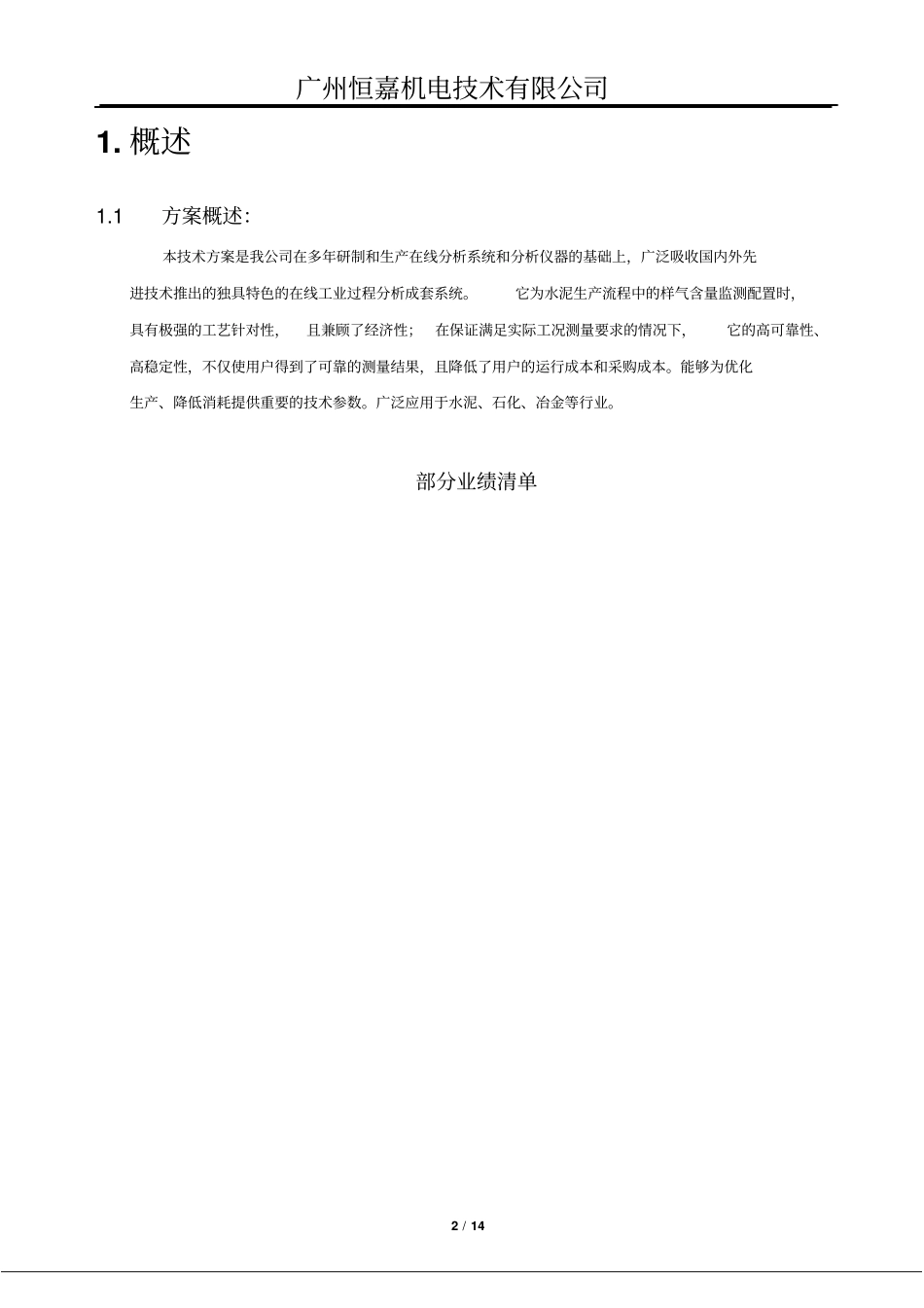

广州恒嘉机电技术有限公司1 / 14XXXXXXXXX水泥有限公司XXXXXX 建项目标书编号：GXH-904型气体分析系统技术方案广州恒嘉机电技术有限公司2015 年 6 月广州恒嘉机电技术有限公司2 / 141. 概述1.1方案概述：本技术方案是我公司在多年研制和生产在线分析系统和分析仪器的基础上，广泛吸收国内外先进技术推出的独具特色的在线工业过程分析成套系统。它为水泥生产流程中的样气含量监测配置时，具有极强的工艺针对性，且兼顾了经济性；在保证满足实际工况测量要求的情况下，它的高可靠性、高稳定性，不仅使用户得到了可靠的测量结果，且降低了用户的运行成本和采购成本。能够为优化生产、降低消耗提供重要的技术参数。广泛应用于水泥、石化、冶金等行业。部分业绩清单广州恒嘉机电技术有限公司3 / 14广州恒嘉机电技术有限公司4 / 141.2设计依据窑尾烟室高温气体分析CO、O2、NOx。预热器出口测量 CO、O2、NOx 含量。煤粉仓（一拖二）、煤磨袋收尘器出口测量CO 含量。系统均有两级 CO 浓度超标报警功能，并输出无源报警信号，所有分析仪器均为数显表头。窑尾烟室高温气体分析选用GXH-904H 型高温取样分析系统。反吹采用可靠性更高的气动球阀控制。系统均使用 S7-200 系列 PLC 可控制编程器自动控制反吹与放水。仪器安装现场要求在室内，环境温度在5~45℃之间。用户在系统及探头安装现场提供220V、50HZ、5KW 电源。用户提供现场 0.6MPa 左右压缩气体用做反吹气，接口Φ 8 卡套连接。用户在烟道采样点开口尺寸Φ 60。煤粉仓（一拖二）用户提供相应的安装条件。供应商提供相应的技术资料及培训，并负责指导安装和调试。1.3设计原理a:煤粉仓（一拖二）、煤磨袋收尘器出口气体分析系统（如流程图所示）：预热器出口、煤粉仓（一拖二） 、煤磨袋收尘器出口、预热器出口选用相同的预处理配置；配备高温采样探头及伴热采样管线进行采样。样气经过加热采样探头和伴热采样管线后进入分析仪器机柜，采样探头可除去大颗粒的粉尘对样气进行粗过滤的作用。进入机柜的样气经过样气气动球阀PB1 后进入 LJR-600 型双级制冷脱水器进行脱水。样气气动球阀 PB1 和反吹气动球阀PB2 的作用是用来通过PLC 控制对采样管线及探头进行定时吹扫。经过第一级脱水后的样气经过精密粉尘过滤器过滤、采样泵抽取后进入第二级脱水成为洁净干燥的样气，然后通过干燥罐、标定五通阀、进样流量计后进入分析仪器进行分析。从采样泵出来的样气分出一路作为旁...
