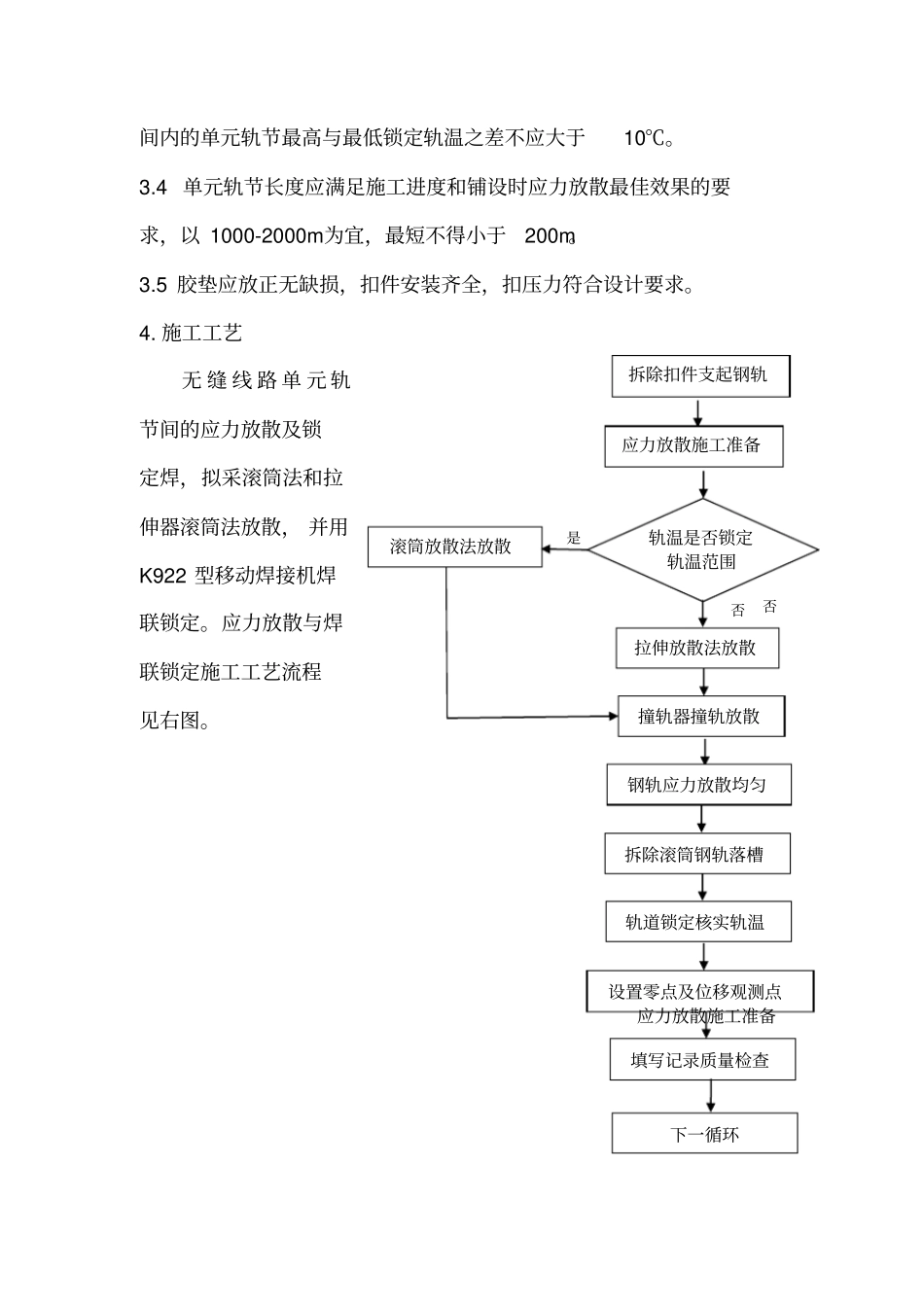

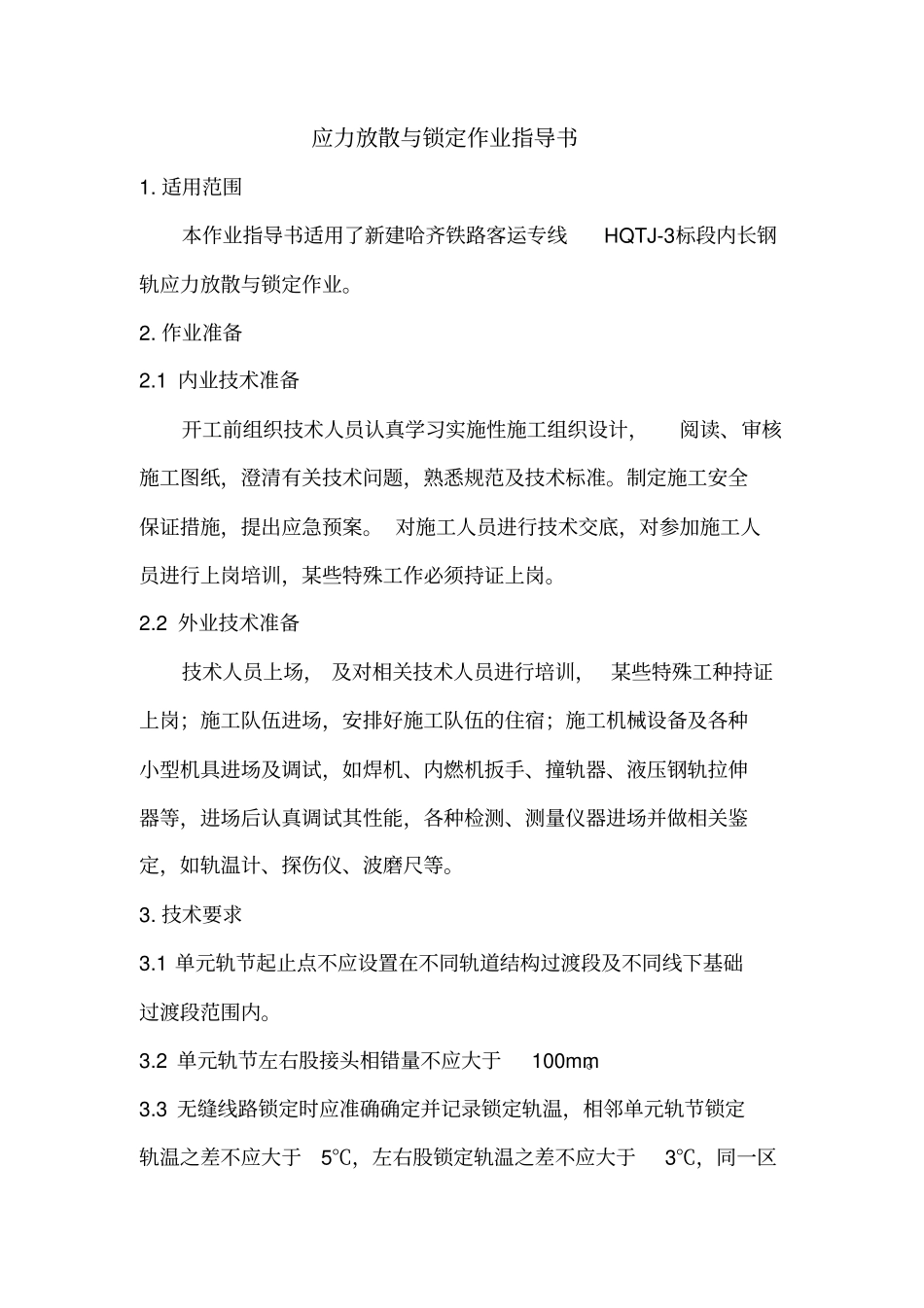

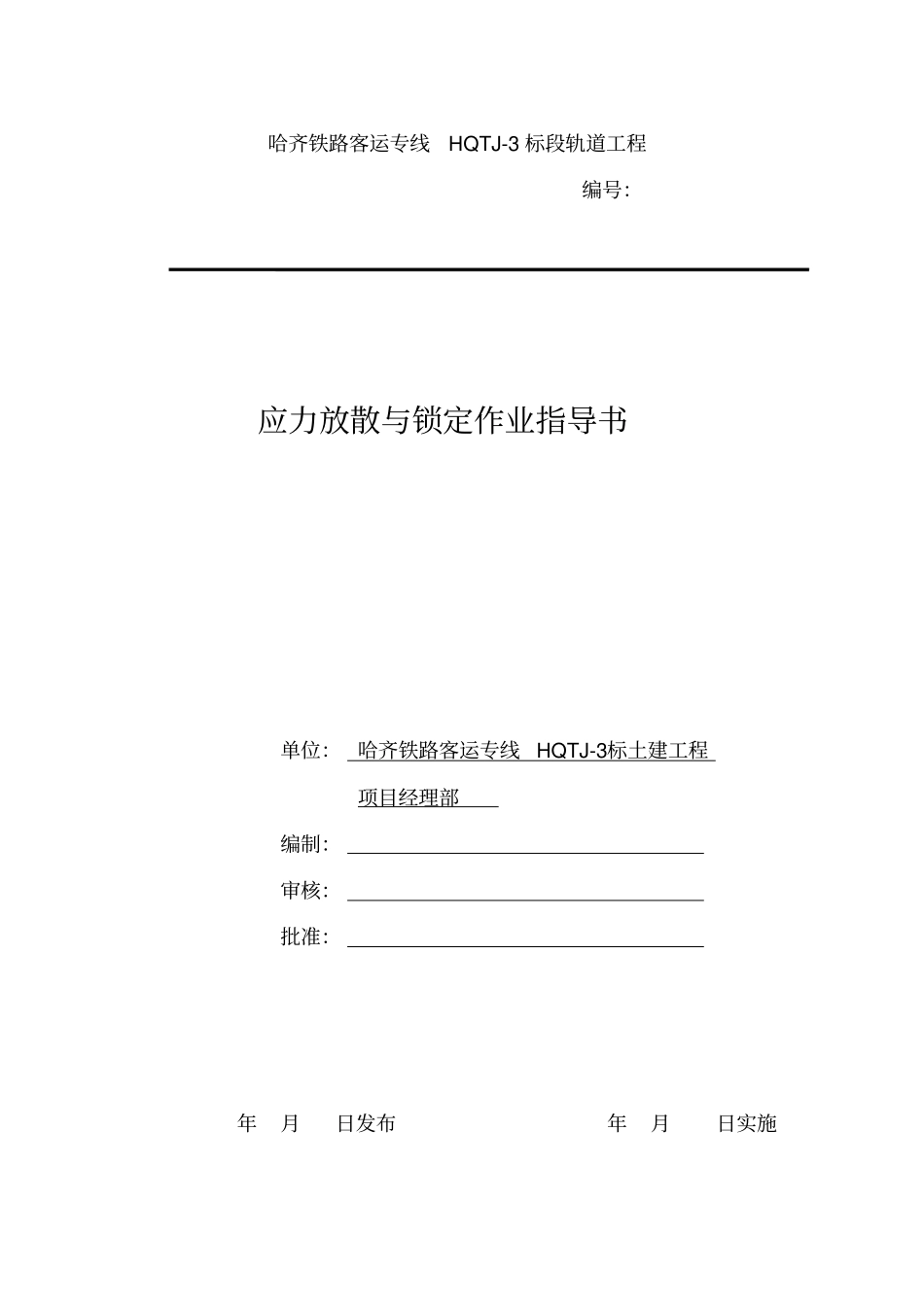

哈齐铁路客运专线HQTJ-3 标段轨道工程编号：应力放散与锁定作业指导书单位：哈齐铁路客运专线HQTJ-3标土建工程项目经理部编制：审核：批准：年月日发布年月日实施应力放散与锁定作业指导书1. 适用范围本作业指导书适用了新建哈齐铁路客运专线HQTJ-3标段内长钢轨应力放散与锁定作业。2. 作业准备2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范及技术标准。制定施工安全保证措施，提出应急预案。 对施工人员进行技术交底，对参加施工人员进行上岗培训，某些特殊工作必须持证上岗。2.2 外业技术准备技术人员上场， 及对相关技术人员进行培训， 某些特殊工种持证上岗；施工队伍进场，安排好施工队伍的住宿；施工机械设备及各种小型机具进场及调试，如焊机、内燃机扳手、撞轨器、液压钢轨拉伸器等，进场后认真调试其性能，各种检测、测量仪器进场并做相关鉴定，如轨温计、探伤仪、波磨尺等。3. 技术要求3.1 单元轨节起止点不应设置在不同轨道结构过渡段及不同线下基础过渡段范围内。3.2 单元轨节左右股接头相错量不应大于100mm。3.3 无缝线路锁定时应准确确定并记录锁定轨温，相邻单元轨节锁定轨温之差不应大于5℃，左右股锁定轨温之差不应大于3℃，同一区间内的单元轨节最高与最低锁定轨温之差不应大于10℃。3.4 单元轨节长度应满足施工进度和铺设时应力放散最佳效果的要求，以 1000-2000m为宜，最短不得小于200m。3.5 胶垫应放正无缺损，扣件安装齐全，扣压力符合设计要求。4. 施工工艺无 缝 线 路 单 元 轨节间的应力放散及锁定焊，拟采滚筒法和拉伸器滚筒法放散， 并用K922 型移动焊接机焊联锁定。应力放散与焊联锁定施工工艺流程见右图。拉伸放散法放散拆除扣件支起钢轨应力放散施工准备撞轨器撞轨放散钢轨应力放散均匀滚筒放散法放散轨温是否锁定轨温范围否拆除滚筒钢轨落槽轨道锁定核实轨温设置零点及位移观测点应力放散施工准备填写记录质量检查下一循环是否4.1 、应力放散施工准备轨道状态检测：在应力放散前全面对轨道进行检测，检测项目有：轨道几何尺寸、轨面标高、线路中线位置、枕下道床刚度、横向阻力等，通过全面的质量检测，确认线路已达到初步稳定，方可准备进行线路锁定施工。近期轨温调查：通过调查，了解当地轨温的变化规律，确定锁定施工时间。拉轨：为方便焊接施工，待滚筒安装完毕后对钢轨进行拉轨作业，等前后两股钢轨轨缝拉至5mm...
