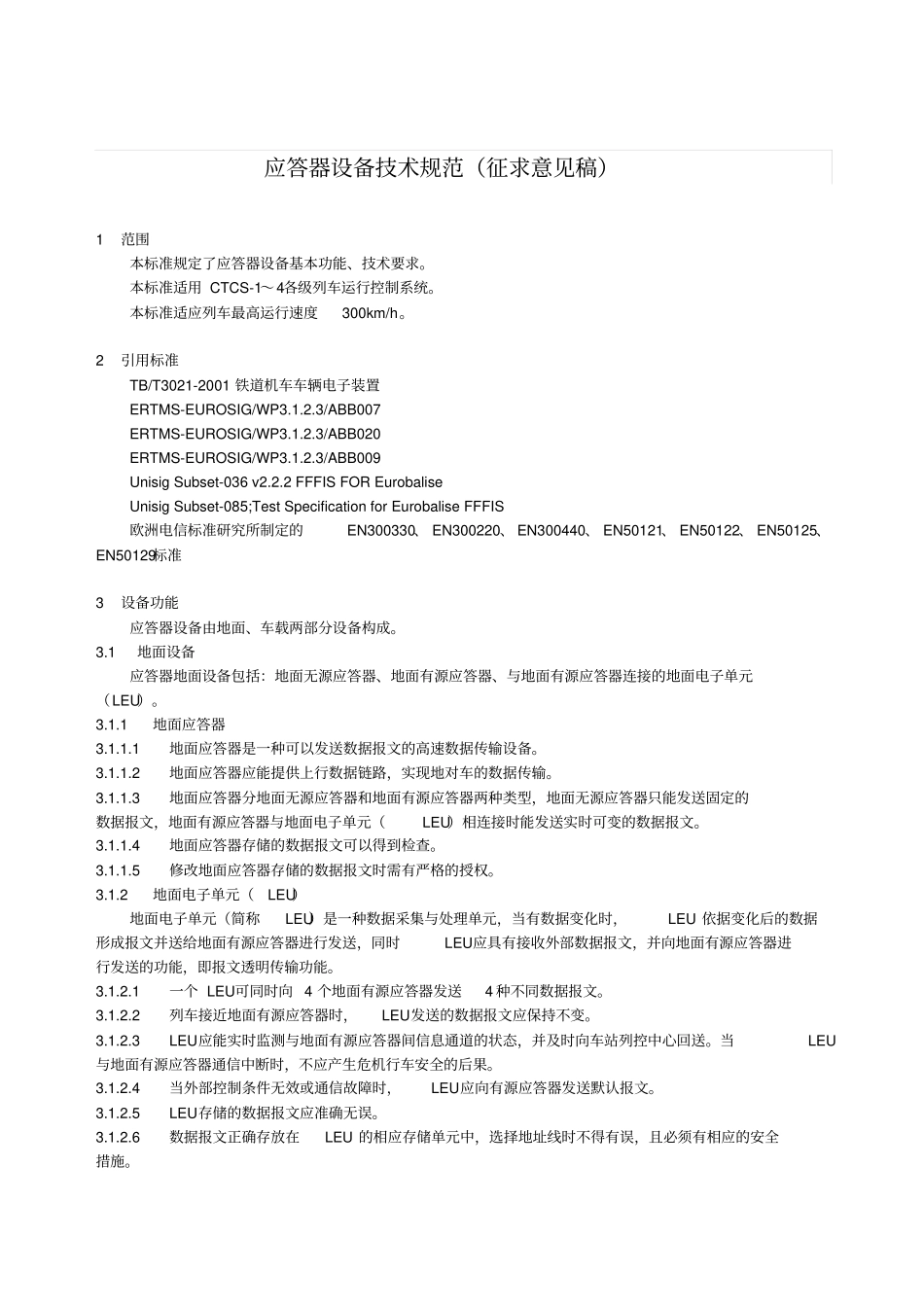

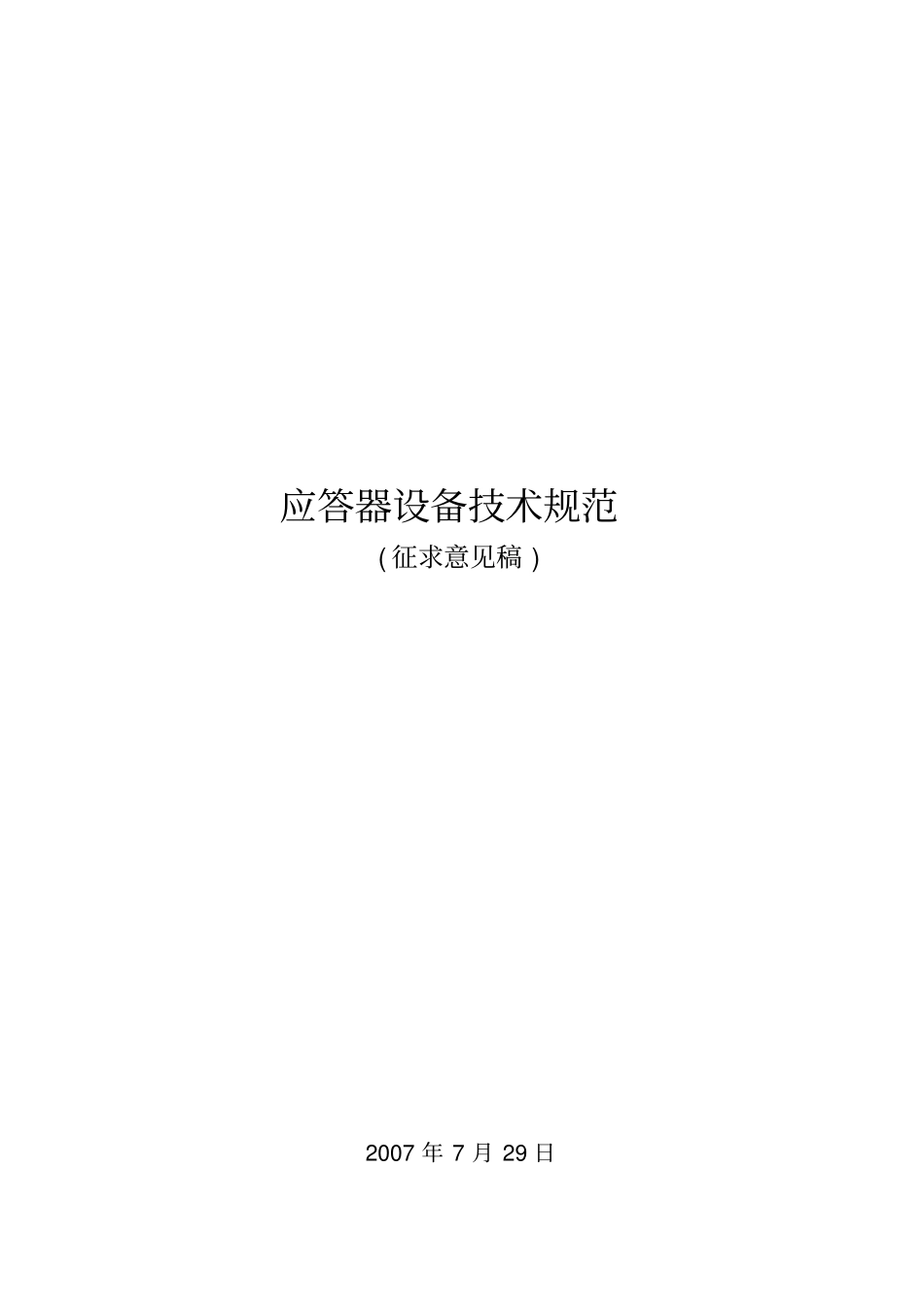

应答器设备技术规范( 征求意见稿 ) 2007 年 7 月 29 日应答器设备技术规范（征求意见稿）1 范围本标准规定了应答器设备基本功能、技术要求。本标准适用 CTCS-1～4各级列车运行控制系统。本标准适应列车最高运行速度300km/h。2 引用标准TB/T3021-2001 铁道机车车辆电子装置ERTMS-EUROSIG/WP3.1.2.3/ABB007ERTMS-EUROSIG/WP3.1.2.3/ABB020ERTMS-EUROSIG/WP3.1.2.3/ABB009Unisig Subset-036 v2.2.2 FFFIS FOR EurobaliseUnisig Subset-085;Test Specification for Eurobalise FFFIS欧洲电信标准研究所制定的EN300330、 EN300220、 EN300440、 EN50121、 EN50122、 EN50125、EN50129标准3 设备功能应答器设备由地面、车载两部分设备构成。3.1 地面设备应答器地面设备包括：地面无源应答器、地面有源应答器、与地面有源应答器连接的地面电子单元（LEU）。3.1.1 地面应答器3.1.1.1 地面应答器是一种可以发送数据报文的高速数据传输设备。3.1.1.2 地面应答器应能提供上行数据链路，实现地对车的数据传输。3.1.1.3 地面应答器分地面无源应答器和地面有源应答器两种类型，地面无源应答器只能发送固定的数据报文，地面有源应答器与地面电子单元（LEU）相连接时能发送实时可变的数据报文。3.1.1.4 地面应答器存储的数据报文可以得到检查。3.1.1.5 修改地面应答器存储的数据报文时需有严格的授权。3.1.2 地面电子单元（LEU）地面电子单元（简称LEU）是一种数据采集与处理单元，当有数据变化时，LEU 依据变化后的数据形成报文并送给地面有源应答器进行发送，同时LEU应具有接收外部数据报文，并向地面有源应答器进行发送的功能，即报文透明传输功能。3.1.2.1 一个 LEU可同时向 4 个地面有源应答器发送4 种不同数据报文。3.1.2.2 列车接近地面有源应答器时，LEU发送的数据报文应保持不变。3.1.2.3 LEU应能实时监测与地面有源应答器间信息通道的状态，并及时向车站列控中心回送。当LEU与地面有源应答器通信中断时，不应产生危机行车安全的后果。3.1.2.4 当外部控制条件无效或通信故障时，LEU应向有源应答器发送默认报文。3.1.2.5 LEU存储的数据报文应准确无误。3.1.2.6 数据报文正确存放在LEU 的相应存储单元中，选择地址线时不得有误，且必须有相应的安全措施。3.1.2.7 存储的数据需对随机数据错误有很好的防护，对于可能出现的数据错误应该可以被检测到并得到及时处理，以防危及行车安全。3.1.2.8 存储的数据...
