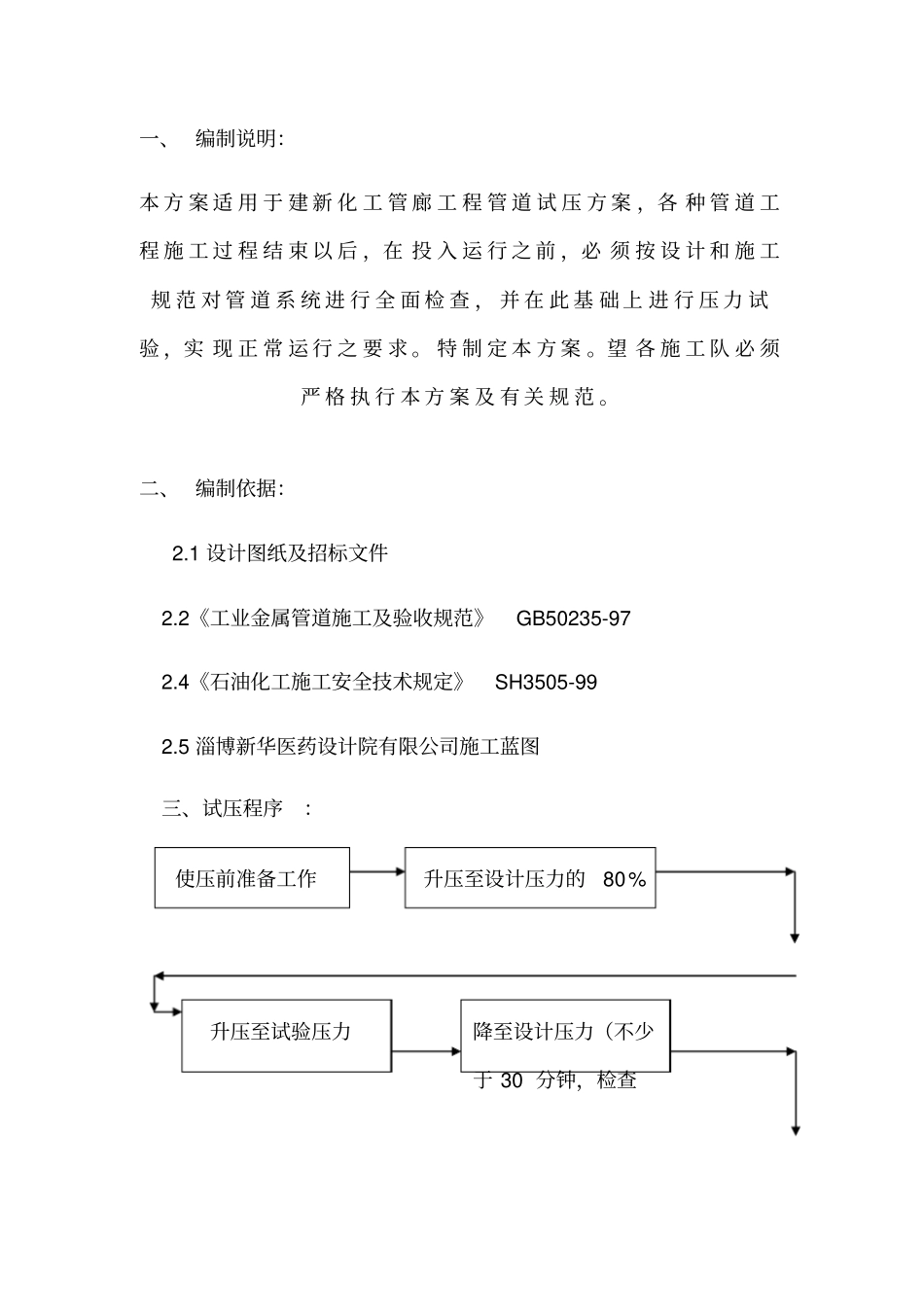

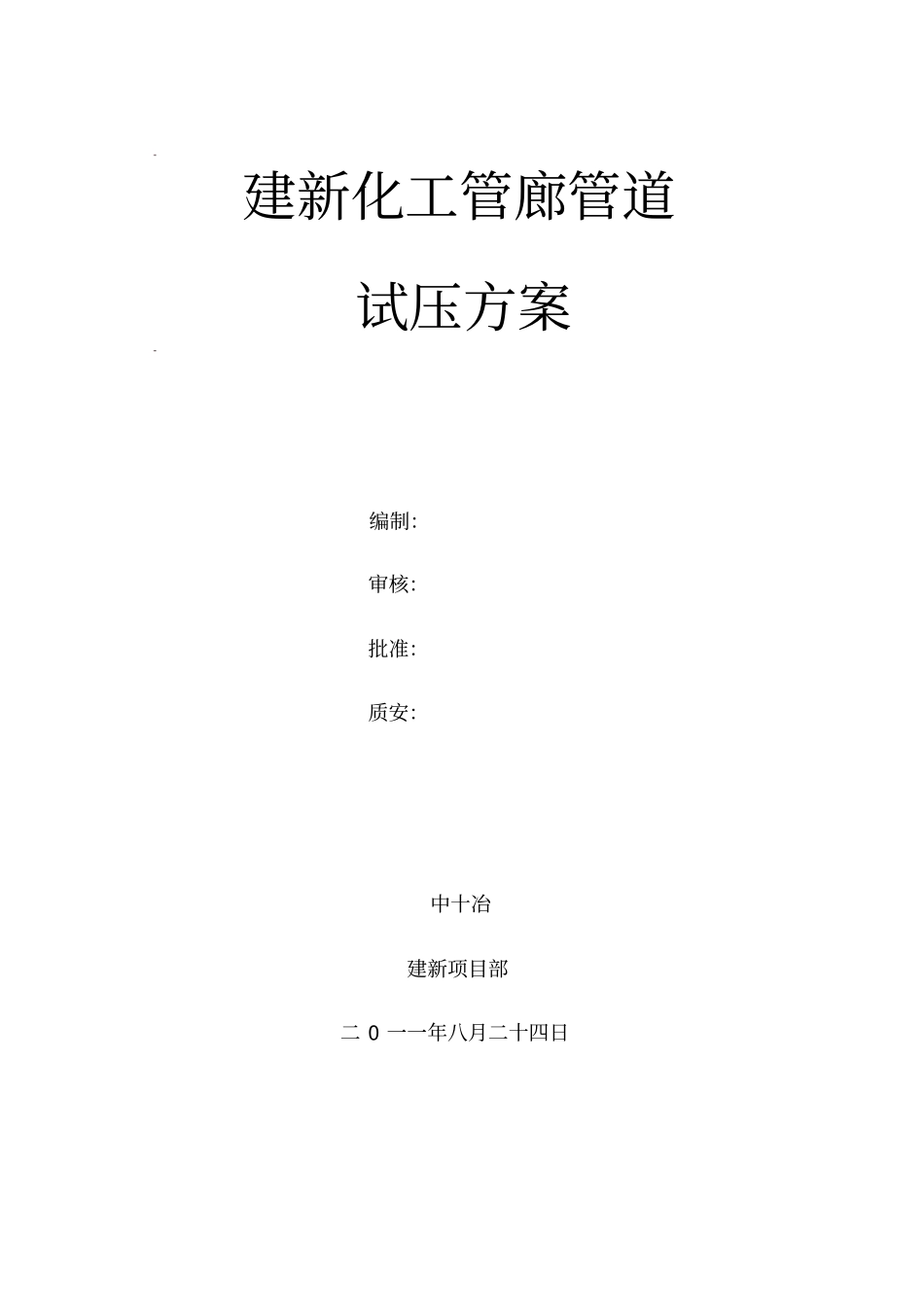

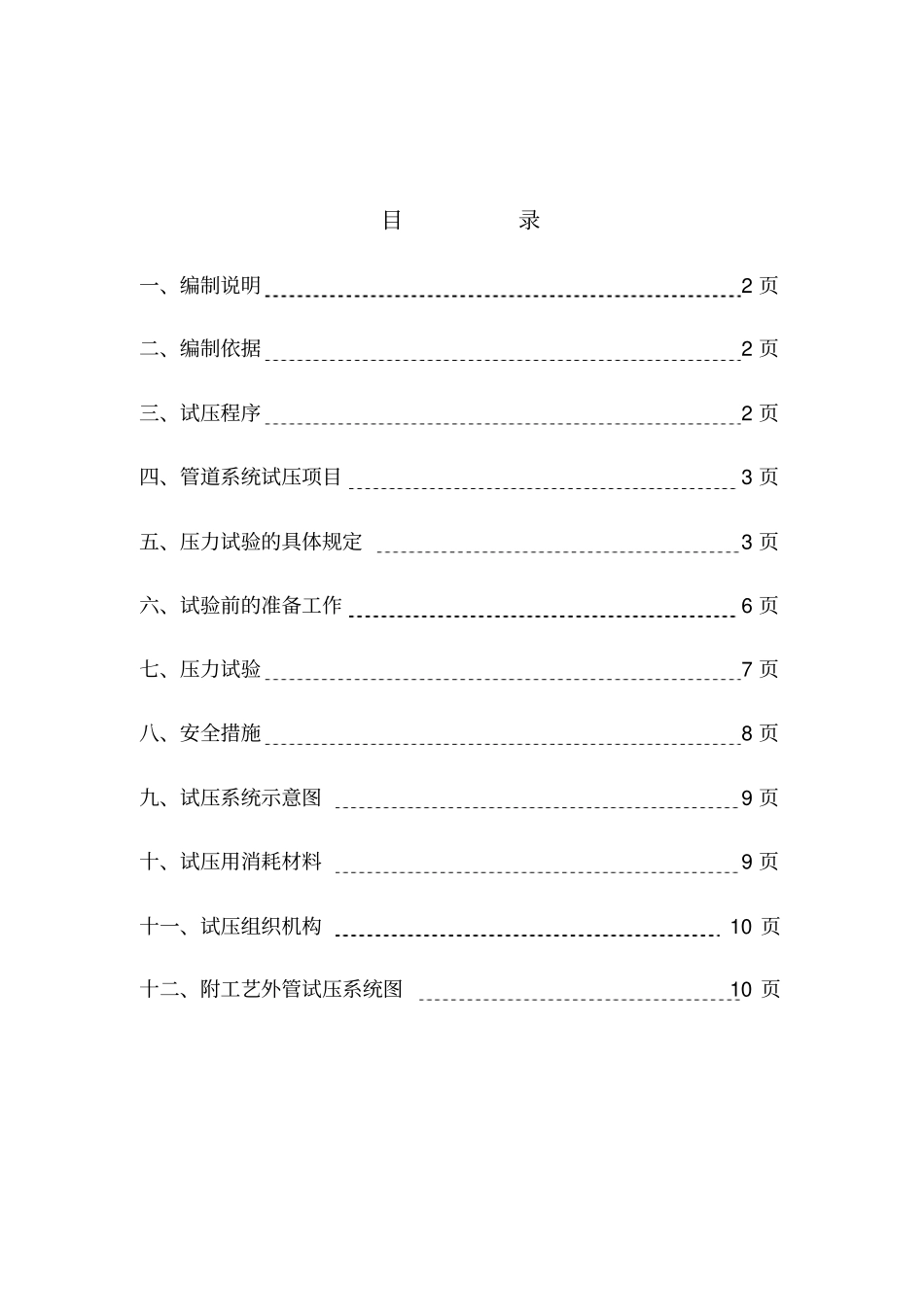

建新化工管廊管道试压方案编制：审核：批准：质安：中十冶建新项目部二 0 一一年八月二十四日目录一、编制说明2 页二、编制依据2 页三、试压程序2 页四、管道系统试压项目3 页五、压力试验的具体规定3 页六、试验前的准备工作6 页七、压力试验7 页八、安全措施8 页九、试压系统示意图9 页十、试压用消耗材料9 页十一、试压组织机构10 页十二、附工艺外管试压系统图10 页一、 编制说明：本 方 案 适 用 于 建 新 化 工 管 廊 工 程 管 道 试 压 方 案 ，各 种 管 道 工程 施 工 过 程 结 束 以 后 ，在 投 入 运 行 之 前 ，必 须 按 设 计 和 施 工规 范 对 管 道 系 统 进 行 全 面 检 查 ， 并 在 此 基 础上 进 行 压 力 试验 ，实 现 正 常 运 行 之 要 求 。 特 制 定 本 方 案 。望 各 施 工 队 必 须严 格 执 行 本 方 案 及 有 关 规 范 。二、 编制依据：2.1 设计图纸及招标文件2.2《工业金属管道施工及验收规范》GB50235-97 2.4《石油化工施工安全技术规定》SH3505-99 2.5 淄博新华医药设计院有限公司施工蓝图三、试压程序：使压前准备工作升压至设计压力的80% 升压至试验压力降至设计压力（不少于 30 分钟，检查四、管道系统试压项目介质名称设计压力（表压 Mpa）强度试验严密性试验其他试验液压气压真空度一般﹤0 作任选－0 －充水－－>0作任选－有毒任意作作作－剧毒甲乙类火灾危险物质﹤100 作作作泄漏量>100作作作－五、压力试验的具体规定5.1 根据现行施工验收规范和多年来的传统做法，工业金属管道的压力试验分为强度和严密性试验；复合管按设计“”要求进行试压。5.2 规范要求管道安装完毕后，应按设计规定对管道系统进行强度和严密性试验，试验项目见《四、管道系统试压项目 》。泄压，并把水放至地沟并排走（需要时，严密试验为半小时时5.3 液压试验：液压试验的压力按设计图纸要求，若没有要求按《工业金属管道施工及验收规范》GB50235-97 之规定执行。5.4 气压试验：气压介质一般用空气或惰性气体。气密实验应在液压强度试验合格后进行。对于有铸铁件的钢管系统，如用气压代替液压进行强度试验，其全部铸铁件应预选先经液压强度试验合格。5.5 真空试验：真空管道系统在严密试验合格后，在联动试车时，还应以设计压力进行真空度试验，时间为24 小时，增压率以不大于5%为合格...
