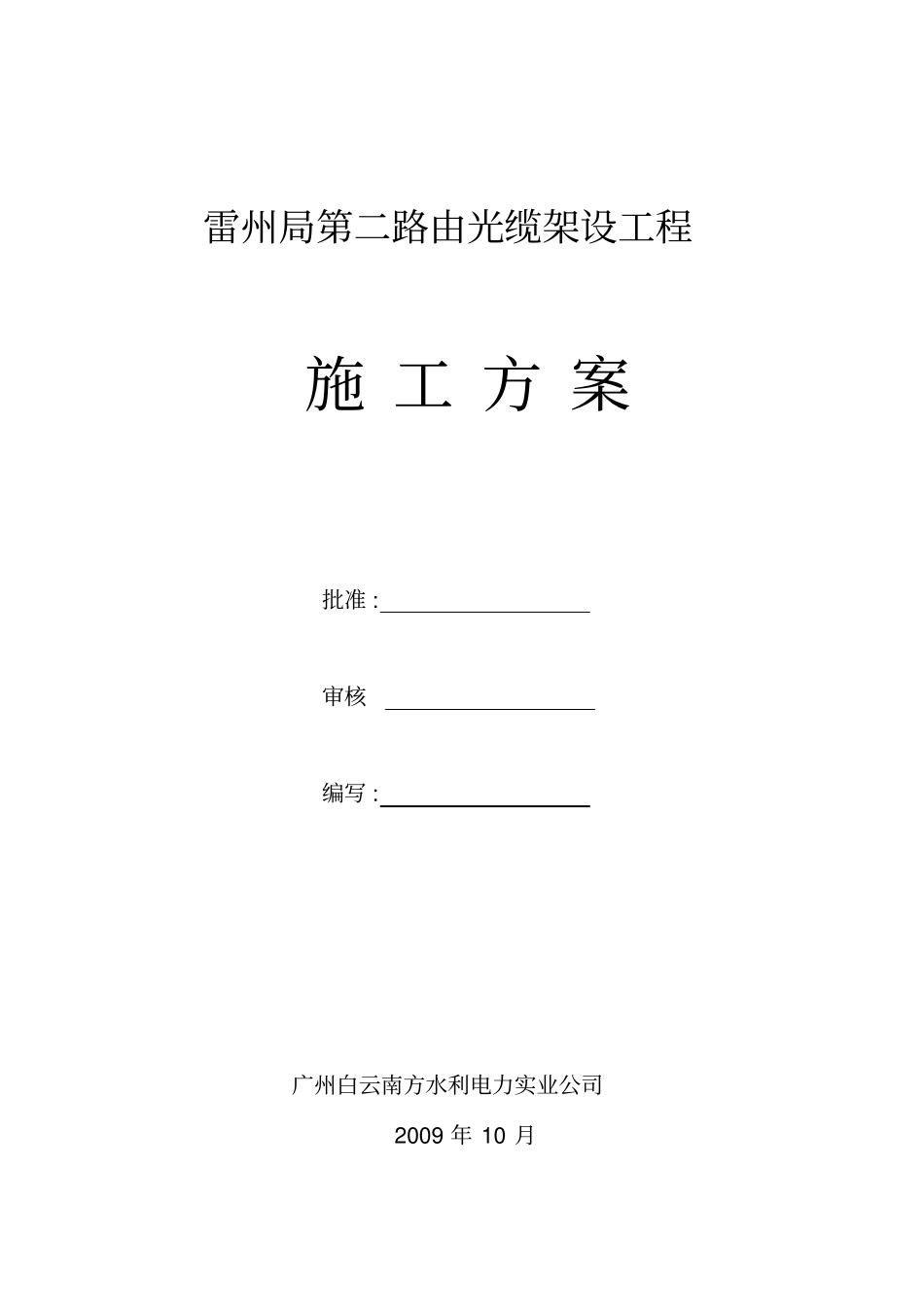

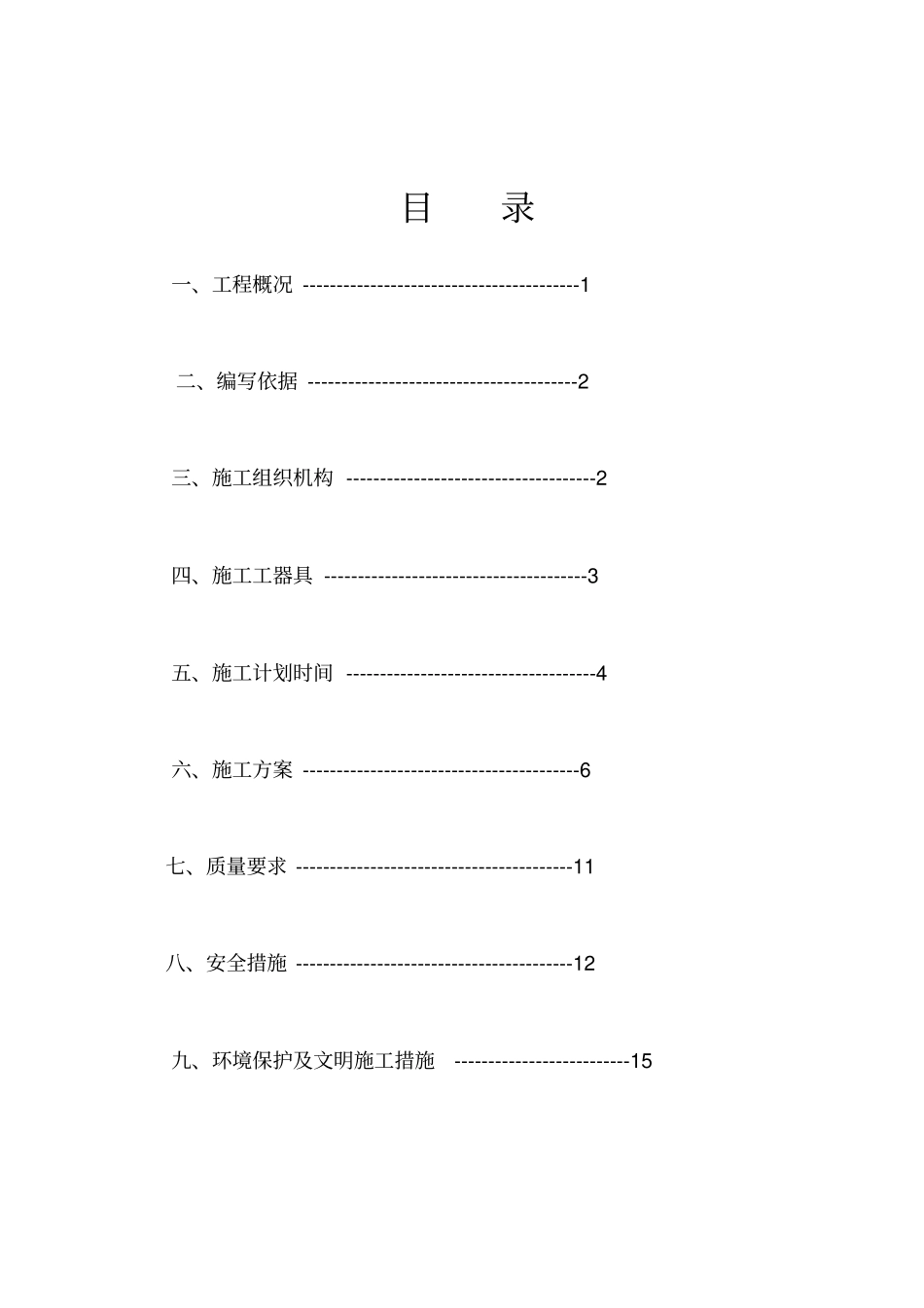

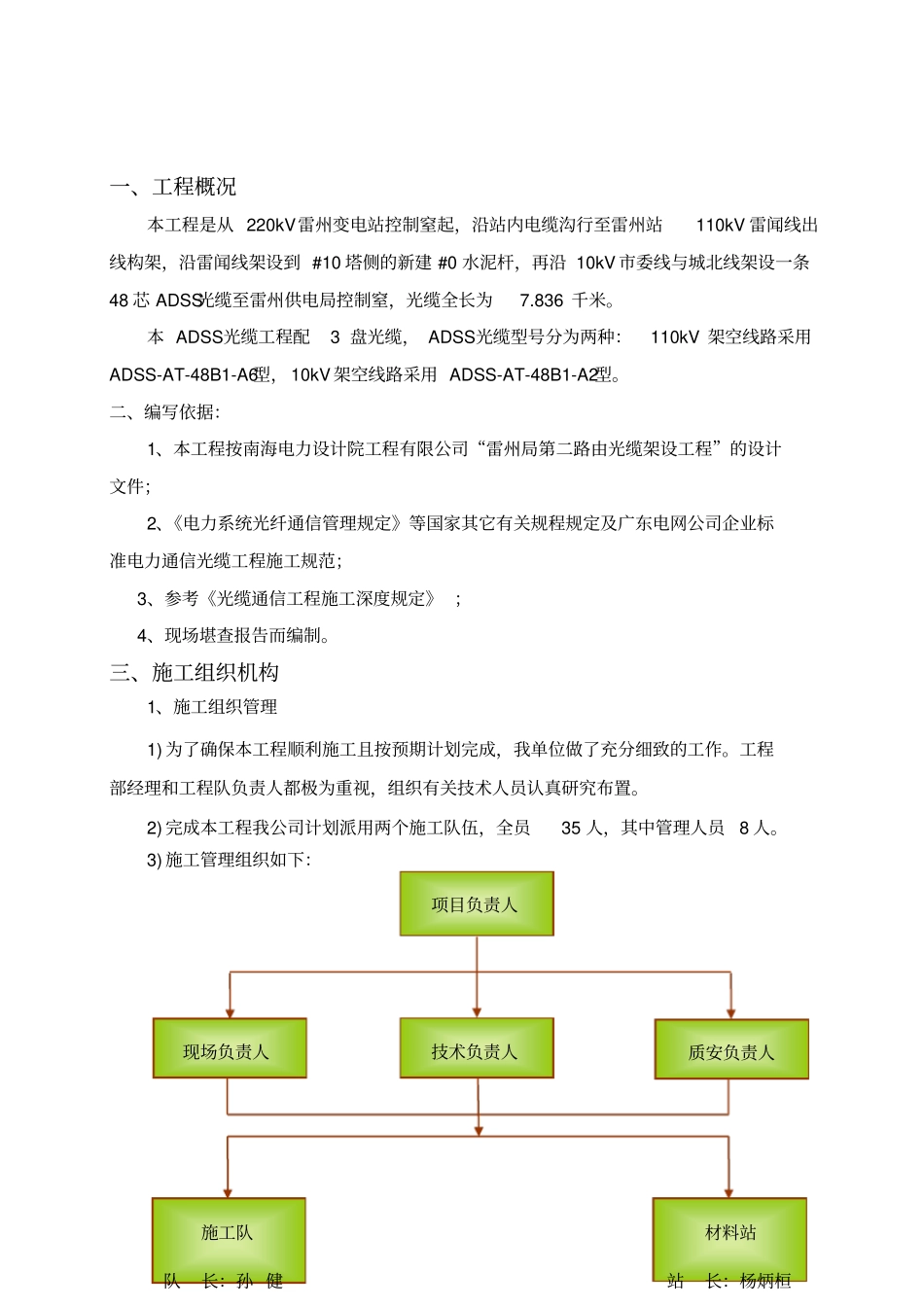

雷州局第二路由光缆架设工程施 工 方 案批准 : 审核编写 : 广州白云南方水利电力实业公司2009 年 10 月目录一、工程概况 -----------------------------------------1 二、编写依据 ----------------------------------------2 三、施工组织机构 -------------------------------------2 四、施工工器具 ---------------------------------------3 五、施工计划时间 -------------------------------------4 六、施工方案 -----------------------------------------6 七、质量要求 -----------------------------------------11 八、安全措施 -----------------------------------------12 九、环境保护及文明施工措施--------------------------15一、工程概况本工程是从 220kV雷州变电站控制窒起，沿站内电缆沟行至雷州站110kV 雷闻线出线构架，沿雷闻线架设到 #10 塔侧的新建 #0 水泥杆，再沿 10kV 市委线与城北线架设一条48 芯 ADSS光缆至雷州供电局控制窒，光缆全长为7.836 千米。本 ADSS光缆工程配3 盘光缆， ADSS光缆型号分为两种：110kV 架空线路采用ADSS-AT-48B1-A6型， 10kV 架空线路采用 ADSS-AT-48B1-A2型。二、编写依据：1、本工程按南海电力设计院工程有限公司“雷州局第二路由光缆架设工程”的设计文件；2、《电力系统光纤通信管理规定》等国家其它有关规程规定及广东电网公司企业标准电力通信光缆工程施工规范；3、参考《光缆通信工程施工深度规定》 ；4、现场堪查报告而编制。三、施工组织机构1、施工组织管理1) 为了确保本工程顺利施工且按预期计划完成，我单位做了充分细致的工作。工程部经理和工程队负责人都极为重视，组织有关技术人员认真研究布置。2) 完成本工程我公司计划派用两个施工队伍，全员35 人，其中管理人员8 人。3) 施工管理组织如下：项目负责人质安负责人技术负责人现场负责人材料站站长：杨炳桓施工队队长：孙 健4) 工作任务安排及施工进度安排考虑 10kV 配电线路停电困难，我项目部决定将本ADSS光缆架设班组配合分段施工，布置任务如下：1、第一段施工任务：施工220kV雷州站机房至 110kV雷闻线 N10塔（01 盘缆） ，光缆长 2945 米。2、第二段施工任务：施工 110kV 雷闻线 N10塔至 10KV市委 - 城北线 62 杆（02 盘缆），光缆长 3800 米。3、第三段施工任务：施工10KV市委- 城北线至秋长供电雷州站控制室（03 盘缆）光缆长 1880 ...
