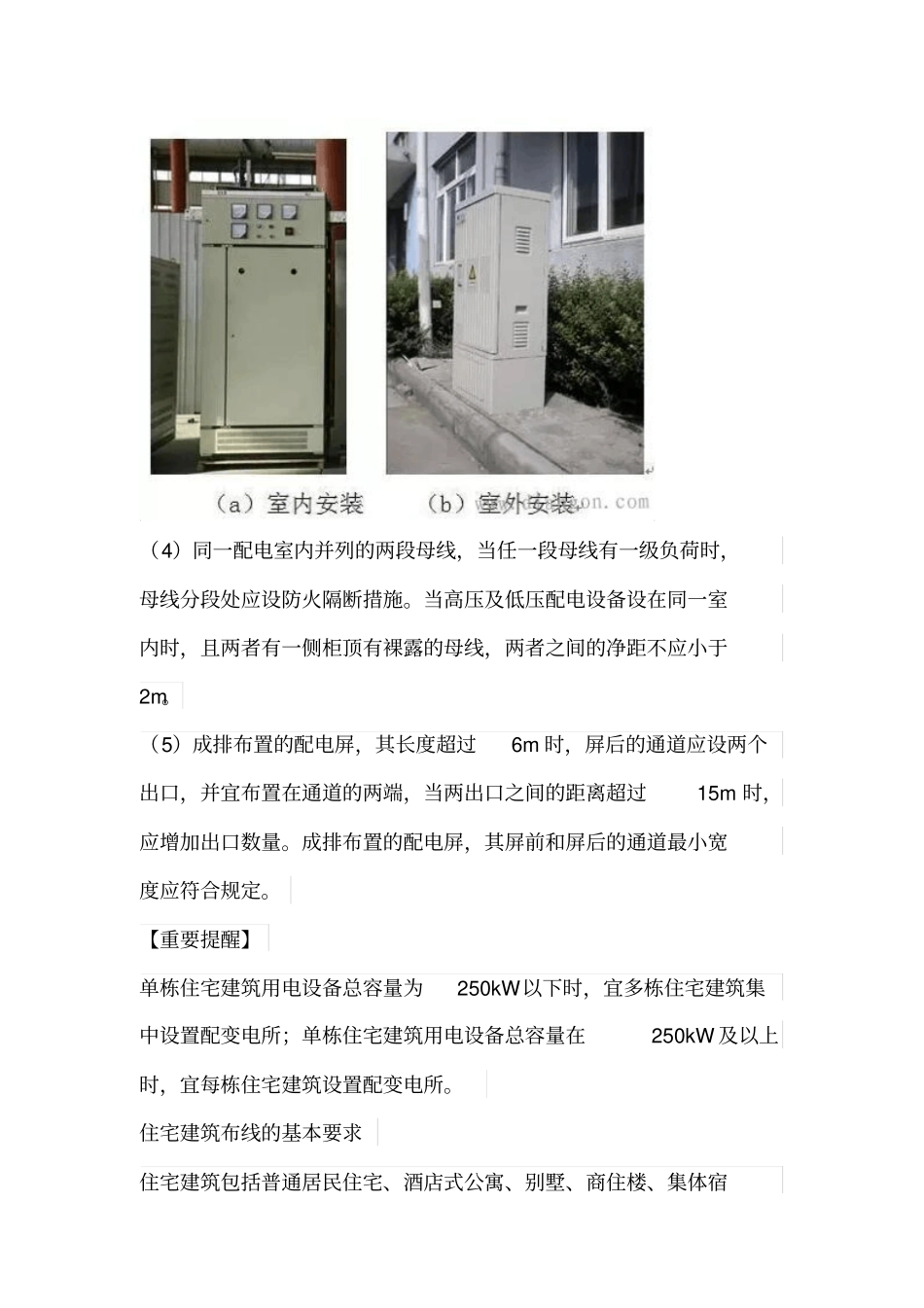

建筑低压配电布线的技术要求（1）变电所低压配电室的配电设备布置，应符合国家标准《10kV及以下变电所设计规范》的规定。配电室的位置应靠近用电负荷中心。（2）配电室内除本室需用的管道外，不应有其他的管道通过。室内管道上不应设置阀门和中间接头；水、气管道与散热器的连接应采用焊接。配电屏的上方及电缆沟内不应敷设水、气管道。（3）落地式配电箱（柜）的底部宜抬高，室内宜高出地面50mm以上，室外应高出地面200mm以上，如图 1 所示。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。（4）同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。当高压及低压配电设备设在同一室内时，且两者有一侧柜顶有裸露的母线，两者之间的净距不应小于2m。（5）成排布置的配电屏，其长度超过6m 时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m 时，应增加出口数量。成排布置的配电屏，其屏前和屏后的通道最小宽度应符合规定。【重要提醒】单栋住宅建筑用电设备总容量为250kW以下时，宜多栋住宅建筑集中设置配变电所；单栋住宅建筑用电设备总容量在250kW 及以上时，宜每栋住宅建筑设置配变电所。住宅建筑布线的基本要求住宅建筑包括普通居民住宅、酒店式公寓、别墅、商住楼、集体宿舍楼等多种形式，根据《住宅建筑电气设计规范》（JGJ 242-2011）的规定，结合工程实际需要，对住宅建筑低压配电布线提出以下基本要求：（1）住宅建筑单相用电设备由三相电源供配电时，应考虑三相负荷平衡。（2）住宅建筑每个单元或楼层宜设一个带隔离功能的开关电器，且该开关电器可独立设置，也可设置在电能表箱里。（3）采用三相电源供电的住宅，套内每层或每间房的单相用电设备、电源插座宜采用同相电源供电。（4）每栋住宅建筑的照明、电力、消防及其他防灾用电负荷，应分别配电。（5）住宅建筑电源进线电缆宜地下敷设，进线处应设置电源进线箱，箱内应设置总保护开关电器。电源进线箱宜设在室内；当电源进线箱设在室外时，箱体防护等级不宜低于IP54。（6）6 层及以下的住宅单元应采用三相电源供配电，当住宅单元数为 3 及 3 的整数倍时，住宅单元可采用单相电源供配电；7 层及以上的住宅单元应采用三相电源供配电，当同层住户数小于9 时，同层住户可采用单相电源供配电。（7）每套住宅应设置自恢复式过、欠电压保护电器。（8）既要考虑电缆路径较短，同时还应考虑电缆不易...
