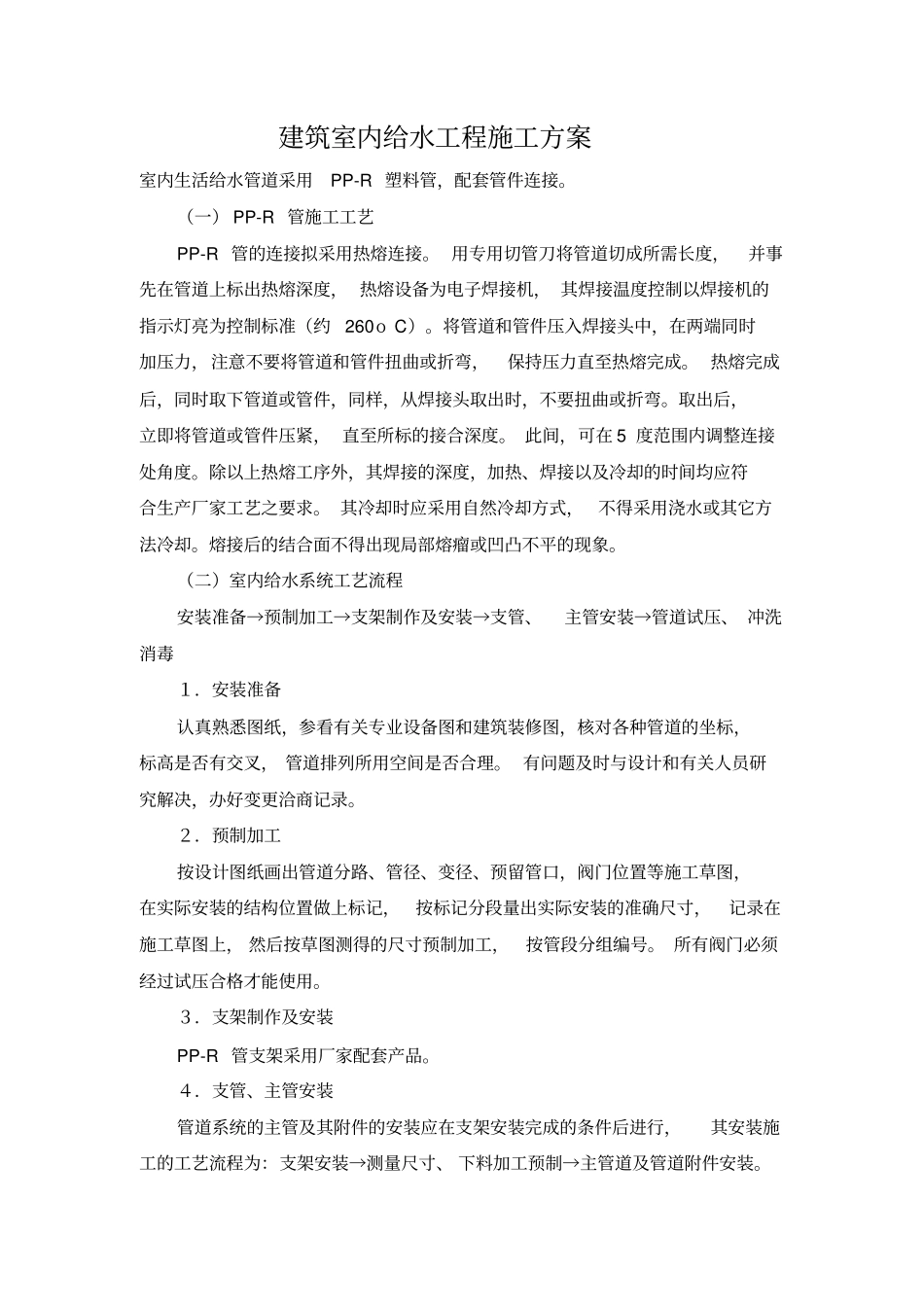

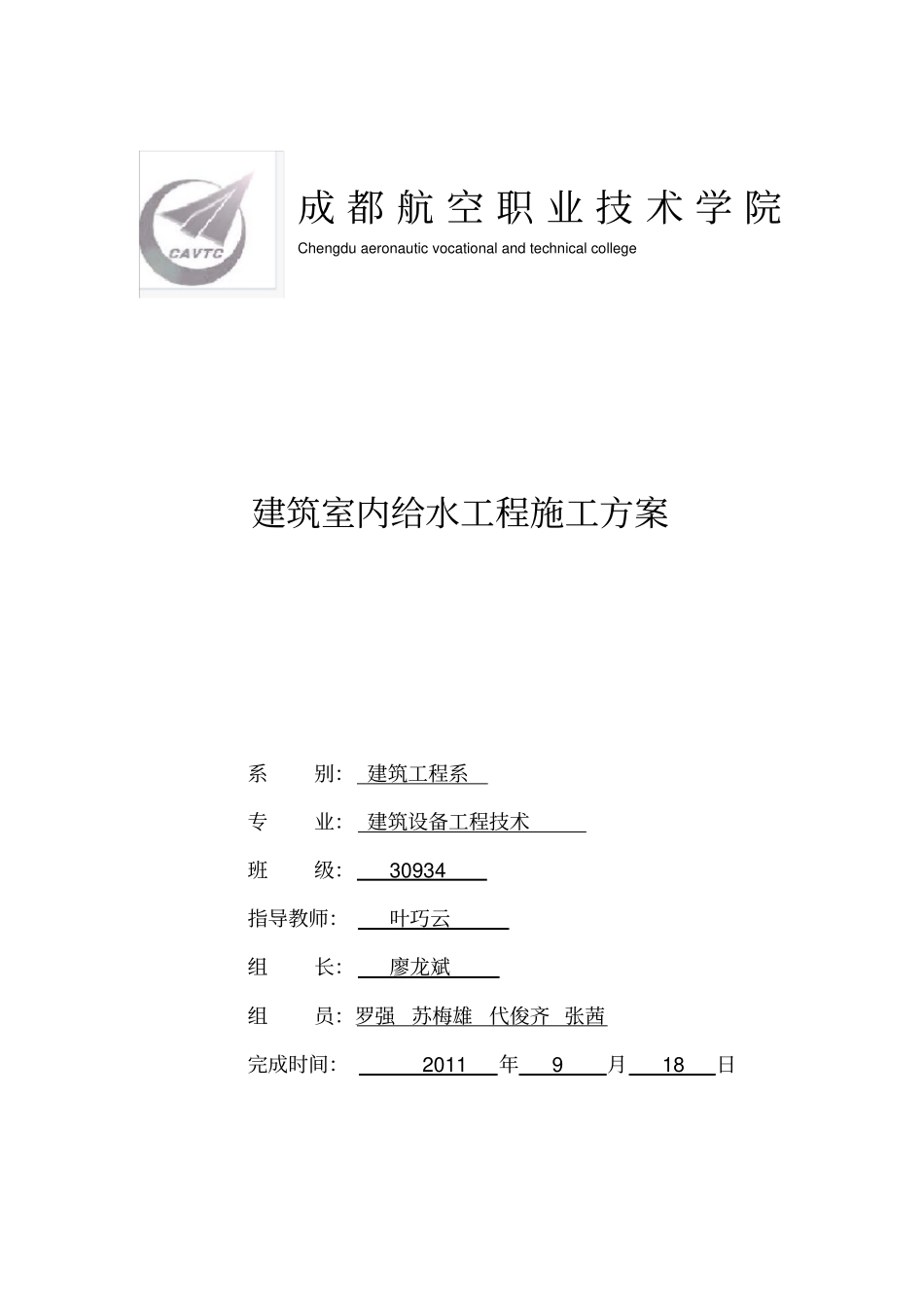

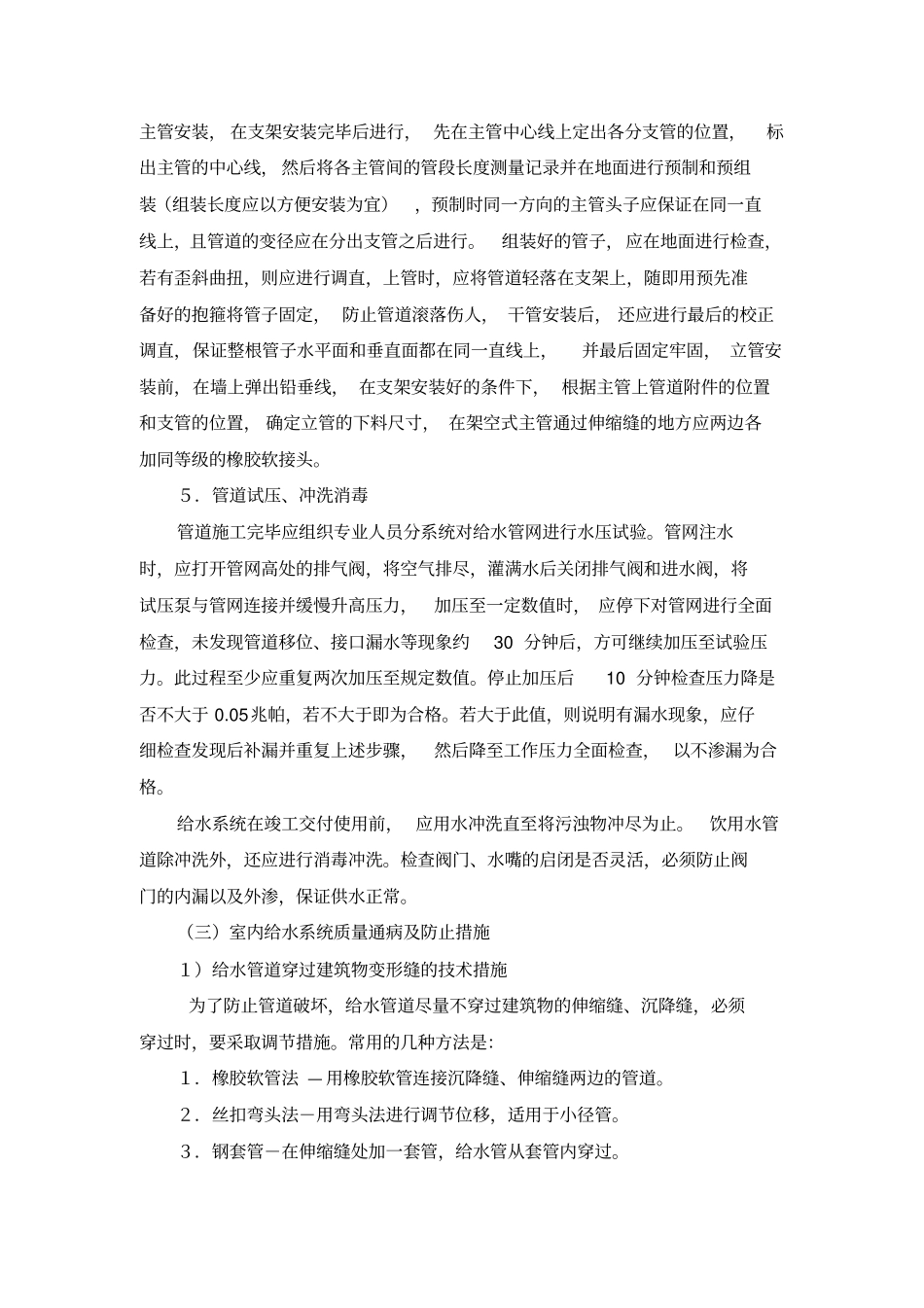

成 都 航 空 职 业 技 术 学 院Chengdu aeronautic vocational and technical college建筑室内给水工程施工方案系别： 建筑工程系专业： 建筑设备工程技术班级：30934 指导教师：叶巧云组长：廖龙斌组员：罗强苏梅雄代俊齐 张茜完成时间：2011 年9 月18 日建筑室内给水工程施工方案室内生活给水管道采用PP-R 塑料管，配套管件连接。（一） PP-R 管施工工艺PP-R 管的连接拟采用热熔连接。 用专用切管刀将管道切成所需长度，并事先在管道上标出热熔深度， 热熔设备为电子焊接机， 其焊接温度控制以焊接机的指示灯亮为控制标准（约260о C）。将管道和管件压入焊接头中，在两端同时加压力，注意不要将管道和管件扭曲或折弯，保持压力直至热熔完成。 热熔完成后，同时取下管道或管件，同样，从焊接头取出时，不要扭曲或折弯。取出后，立即将管道或管件压紧， 直至所标的接合深度。 此间，可在 5 度范围内调整连接处角度。除以上热熔工序外，其焊接的深度，加热、焊接以及冷却的时间均应符合生产厂家工艺之要求。 其冷却时应采用自然冷却方式，不得采用浇水或其它方法冷却。熔接后的结合面不得出现局部熔瘤或凹凸不平的现象。（二）室内给水系统工艺流程安装准备→预制加工→支架制作及安装→支管、主管安装→管道试压、 冲洗消毒１．安装准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标，标高是否有交叉， 管道排列所用空间是否合理。 有问题及时与设计和有关人员研究解决，办好变更洽商记录。２．预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上， 然后按草图测得的尺寸预制加工，按管段分组编号。 所有阀门必须经过试压合格才能使用。３．支架制作及安装PP-R 管支架采用厂家配套产品。４．支管、主管安装管道系统的主管及其附件的安装应在支架安装完成的条件后进行，其安装施工的工艺流程为：支架安装→测量尺寸、 下料加工预制→主管道及管道附件安装。主管安装， 在支架安装完毕后进行， 先在主管中心线上定出各分支管的位置，标出主管的中心线， 然后将各主管间的管段长度测量记录并在地面进行预制和预组装（组装长度应以方便安装为宜），预制时同一方向的主管头子应保证在同一直线上，且管道的变径应在分出支管之后进行。组装好的管子，应在地面进行检查，...
