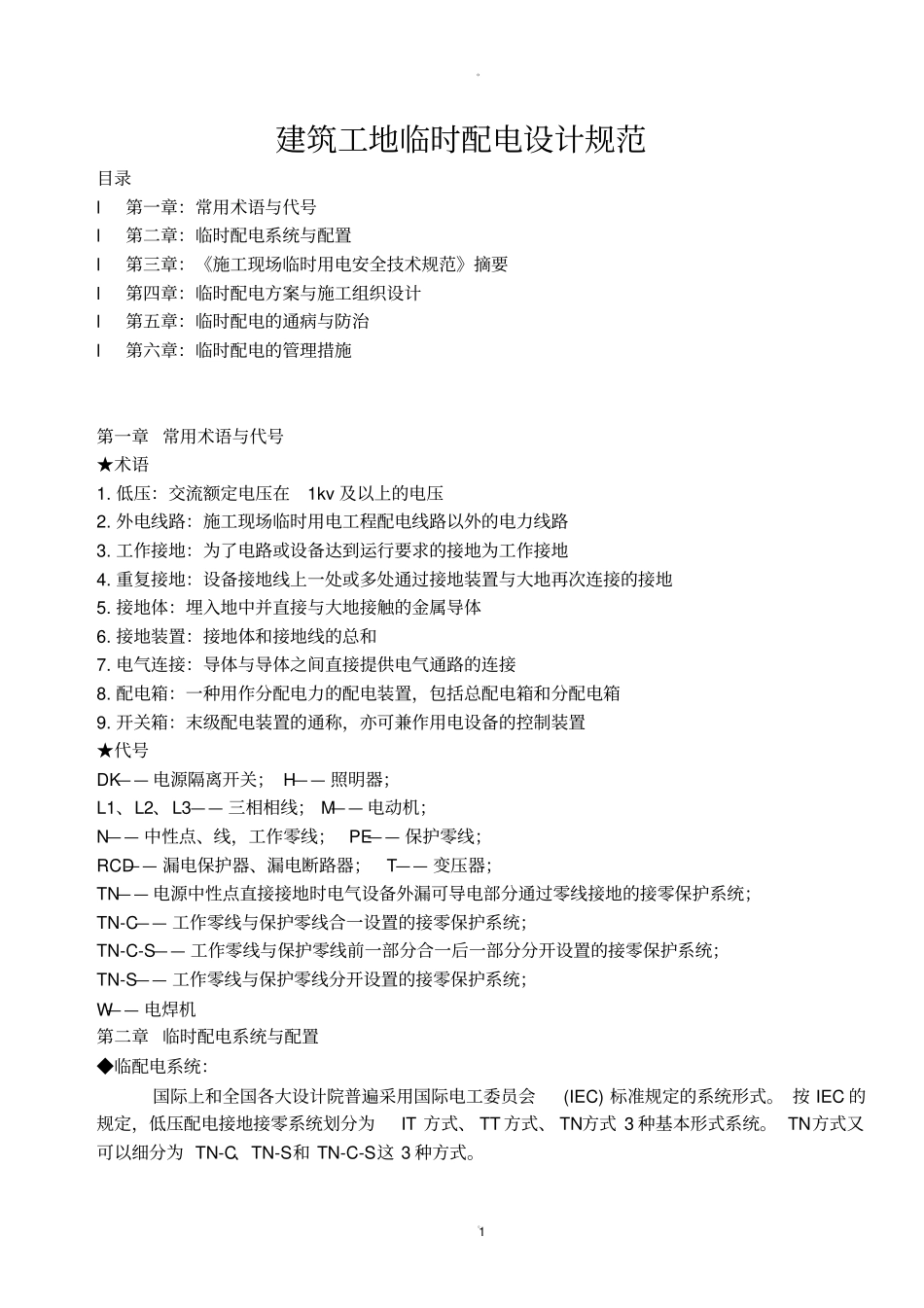

。。1 建筑工地临时配电设计规范目录l第一章：常用术语与代号l第二章：临时配电系统与配置l第三章：《施工现场临时用电安全技术规范》摘要l第四章：临时配电方案与施工组织设计l第五章：临时配电的通病与防治l第六章：临时配电的管理措施第一章 常用术语与代号★术语1. 低压：交流额定电压在1kv 及以上的电压2. 外电线路：施工现场临时用电工程配电线路以外的电力线路3. 工作接地：为了电路或设备达到运行要求的接地为工作接地4. 重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的接地5. 接地体：埋入地中并直接与大地接触的金属导体6. 接地装置：接地体和接地线的总和7. 电气连接：导体与导体之间直接提供电气通路的连接8. 配电箱：一种用作分配电力的配电装置，包括总配电箱和分配电箱9. 开关箱：末级配电装置的通称，亦可兼作用电设备的控制装置★代号DK—— 电源隔离开关； H—— 照明器；L1、L2、L3—— 三相相线； M—— 电动机；N—— 中性点、线，工作零线； PE—— 保护零线；RCD—— 漏电保护器、漏电断路器；T—— 变压器；TN—— 电源中性点直接接地时电气设备外漏可导电部分通过零线接地的接零保护系统；TN-C—— 工作零线与保护零线合一设置的接零保护系统；TN-C-S—— 工作零线与保护零线前一部分合一后一部分分开设置的接零保护系统；TN-S—— 工作零线与保护零线分开设置的接零保护系统；W—— 电焊机第二章 临时配电系统与配置◆临配电系统：国际上和全国各大设计院普遍采用国际电工委员会(IEC) 标准规定的系统形式。 按 IEC 的规定，低压配电接地接零系统划分为IT 方式、 TT 方式、 TN方式 3 种基本形式系统。 TN方式又可以细分为 TN-C、TN-S和 TN-C-S这 3 种方式。。。2 在《施工现场临时用电安全技术规范》中第4.1.1 条明确规定，在施工现场专用的中性点直接接地的电力线路必须采用接零保护系统，即TN系统。目前，施工现场普遍采用三相五线系统即 TN-S方式。如图所示：1- 工作接地； 2- 重复接地； 3- 设备外露可导电部分； L1 L2 L3- 相线； N-工作接地； PE-保护接零优缺点与措施： TN-S 系统由于线与 PE线分开，三相不平衡电流不再流经PE线，避免了用电设备外壳的电位升高。 TN-S系统可采用剩余电流动作保护，这种保护直接反映接地故障电流，灵敏度高，动作电流可以整定得很小，以至它可以保护非金属性接地故障，整定电流只要大于正常的线路...
