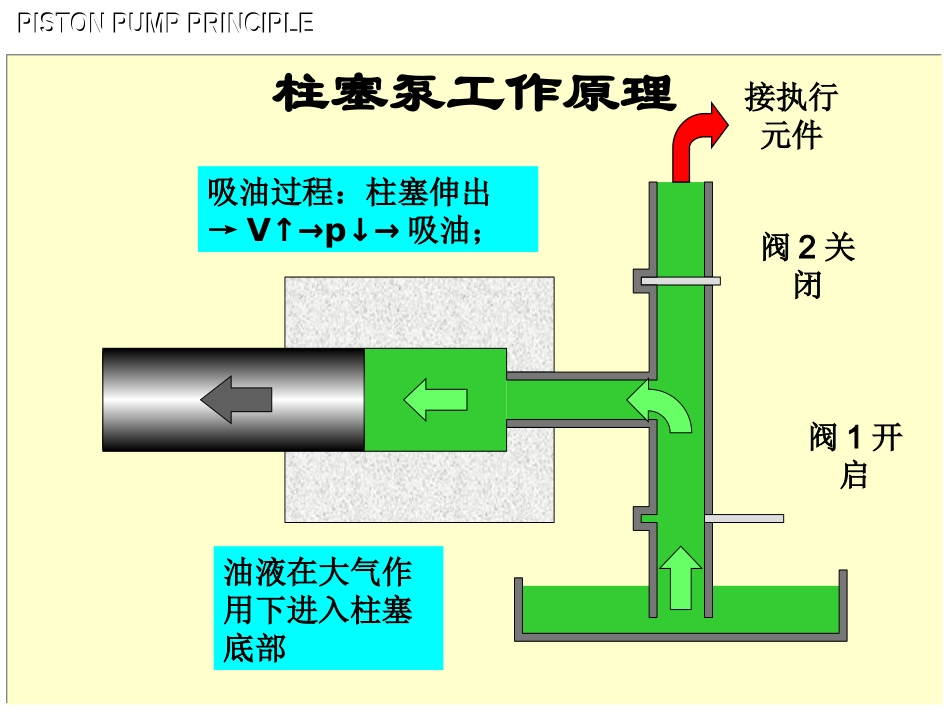

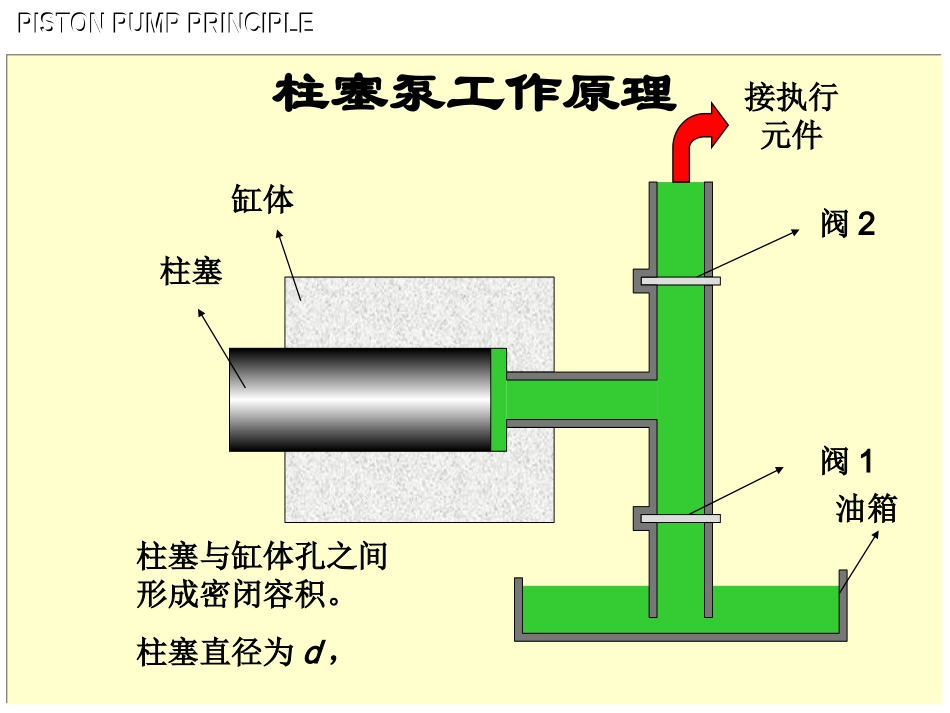

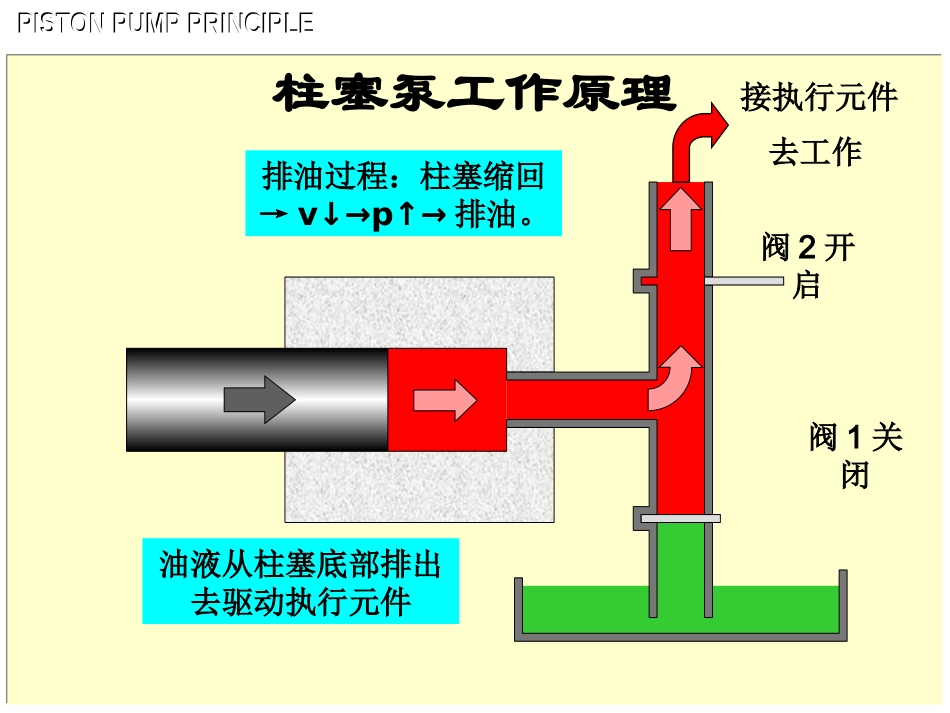

PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理柱塞与缸体孔之间形成密闭容积。柱塞直径为d，柱塞缸体油箱阀1阀2接执行元件PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理吸油过程：柱塞伸出→V↑→p↓→吸油；阀1开启油液在大气作用下进入柱塞底部接执行元件阀2关闭PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理排油过程：柱塞缩回→v↓→p↑→排油。去工作接执行元件阀1关闭阀2开启油液从柱塞底部排出去驱动执行元件PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理同一时间只有一个单向阀开启吸油腔与压油腔是分开的PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理ppaP=paPISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理ppa吸油完毕要先关闭阀1再开启阀2存在一个瞬间，密闭空间既不与油箱也不与外部油路相同PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理ppaP=pa形成泄漏PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理排油完毕要先关闭阀2再开启阀1ppaP=pa形成泄漏存在一个瞬间，密闭空间既不与油箱也不与外部油路相同配流装置：将吸油腔与压油腔分开困油现象吸油腔与压油腔是分开的PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作压力形成负载液压缸液压力小于负载压力活塞不动泵出口压力继续升高PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作压力形成液压力小于负载压力活塞不动泵出口压力继续升高PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作原理液压力<负载压力活塞不动吸油PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作压力形成液压力=负载压力活塞右移泵出口压力为负载压力PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵工作压力形成液压力=负载压力活塞右移泵出口压力为负载压力PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵流量形成吸油时活塞停止流量：单位时间内排出的液体体积PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵流量形成压油时活塞右移间歇运动流量不连续单个柱塞大于3个柱塞流量才能连续流量：单位时间内排出的液体体积PISTONPUMPPRINCIPLEPISTONPUMPPRINCIPLE柱塞泵排量形成泵每转一转柱塞往复运动一次V=s*A排量：泵每转一转排出的液体体积A
