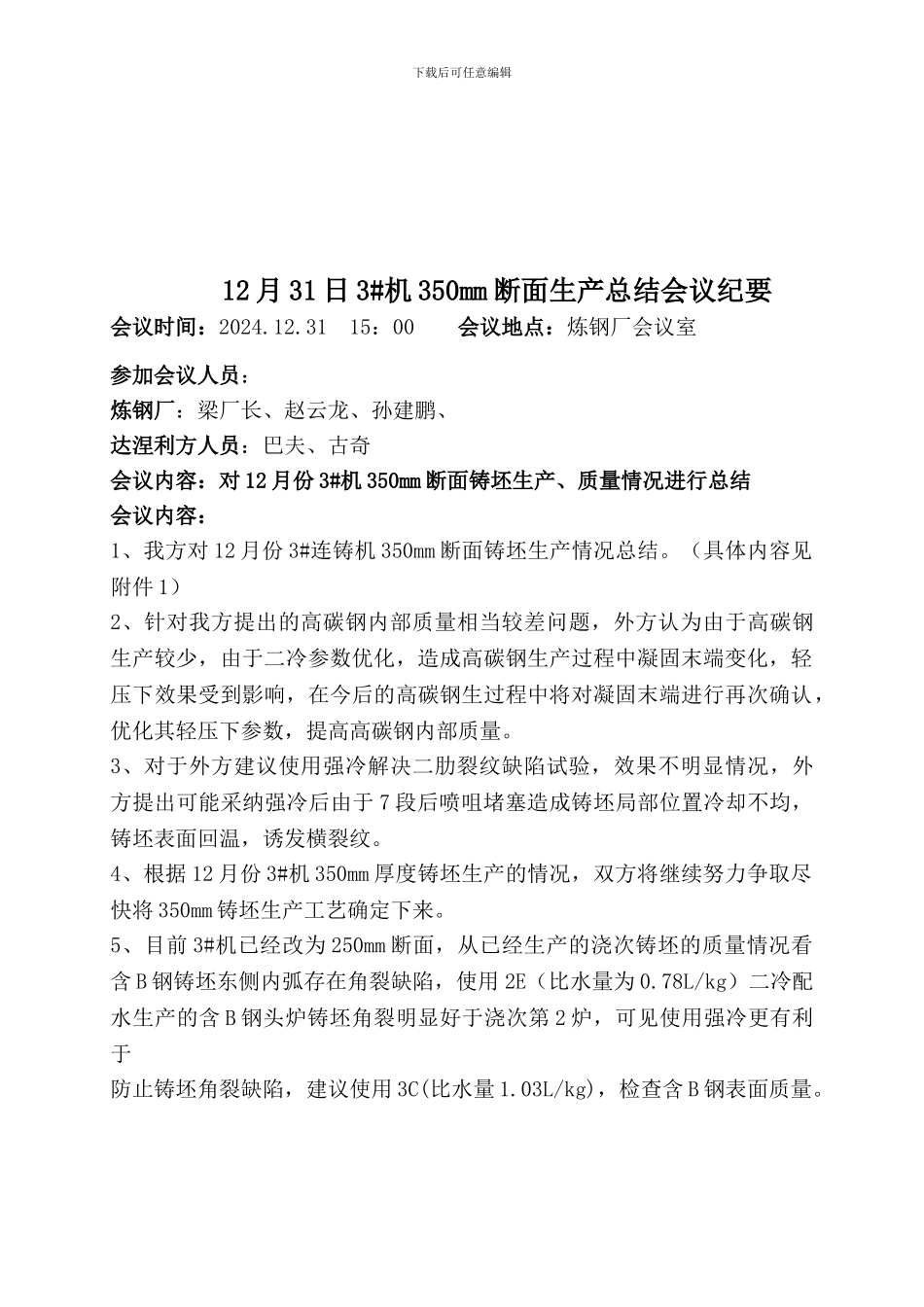

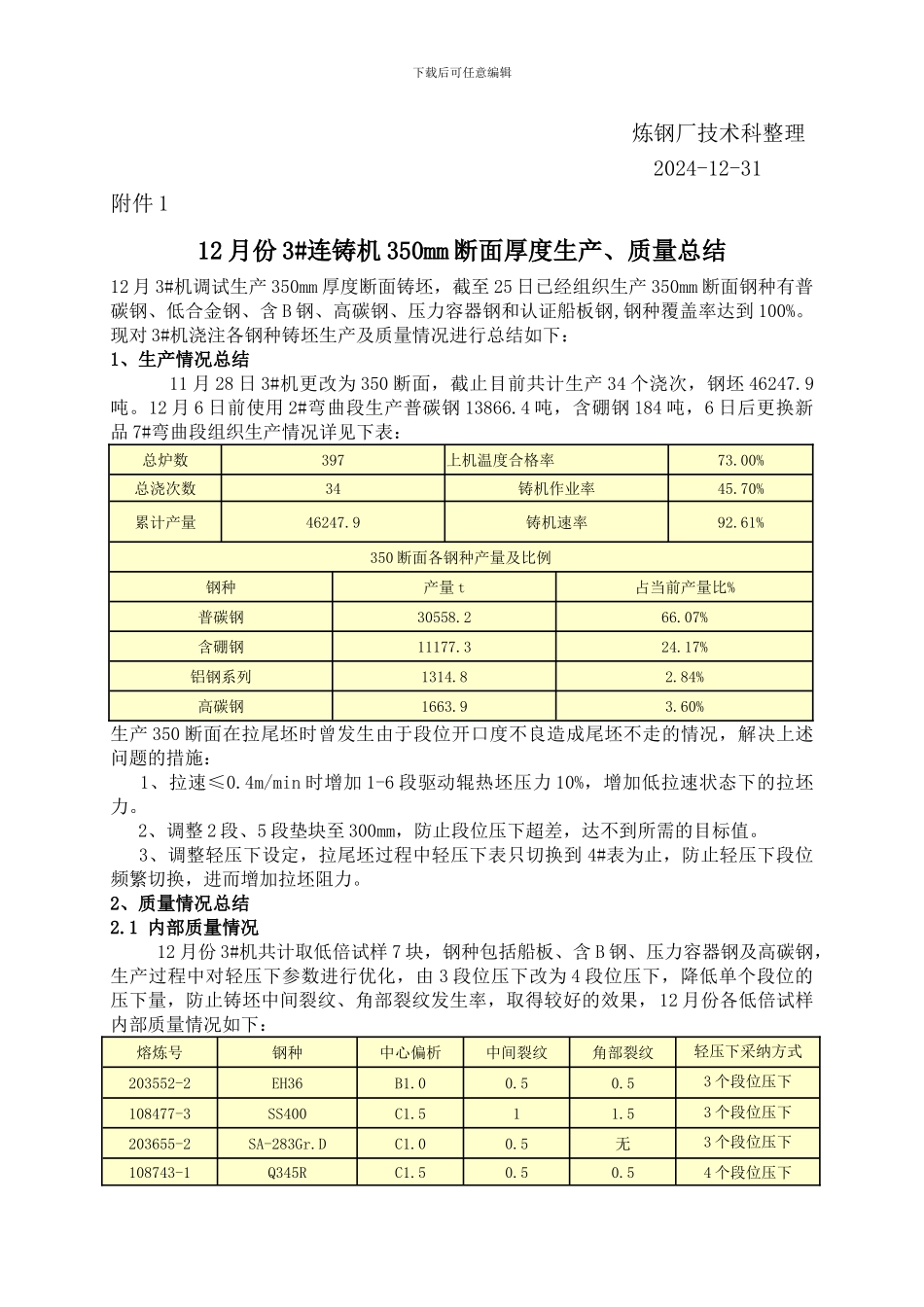

下载后可任意编辑 12 月 31 日 3#机 350mm 断面生产总结会议纪要会议时间：2024.12.31 15：00 会议地点：炼钢厂会议室参加会议人员：炼钢厂：梁厂长、赵云龙、孙建鹏、达涅利方人员：巴夫、古奇会议内容：对 12 月份 3#机 350mm 断面铸坯生产、质量情况进行总结会议内容：1、我方对 12 月份 3#连铸机 350mm 断面铸坯生产情况总结。（具体内容见附件 1）2、针对我方提出的高碳钢内部质量相当较差问题，外方认为由于高碳钢生产较少，由于二冷参数优化，造成高碳钢生产过程中凝固末端变化，轻压下效果受到影响，在今后的高碳钢生过程中将对凝固末端进行再次确认，优化其轻压下参数，提高高碳钢内部质量。3、对于外方建议使用强冷解决二肋裂纹缺陷试验，效果不明显情况，外方提出可能采纳强冷后由于 7 段后喷咀堵塞造成铸坯局部位置冷却不均，铸坯表面回温，诱发横裂纹。4、根据 12 月份 3#机 350mm 厚度铸坯生产的情况，双方将继续努力争取尽快将 350mm 铸坯生产工艺确定下来。5、目前 3#机已经改为 250mm 断面，从已经生产的浇次铸坯的质量情况看含 B 钢铸坯东侧内弧存在角裂缺陷，使用 2E（比水量为 0.78L/kg）二冷配水生产的含 B 钢头炉铸坯角裂明显好于浇次第 2 炉，可见使用强冷更有利于防止铸坯角裂缺陷，建议使用 3C(比水量 1.03L/kg)，检查含 B 钢表面质量。下载后可任意编辑炼钢厂技术科整理2024-12-31附件 112 月份 3#连铸机 350mm 断面厚度生产、质量总结12 月 3#机调试生产 350mm 厚度断面铸坯，截至 25 日已经组织生产 350mm 断面钢种有普碳钢、低合金钢、含 B 钢、高碳钢、压力容器钢和认证船板钢,钢种覆盖率达到 100%。现对 3#机浇注各钢种铸坯生产及质量情况进行总结如下：1、生产情况总结 11 月 28 日 3#机更改为 350 断面，截止目前共计生产 34 个浇次，钢坯 46247.9吨。12 月 6 日前使用 2#弯曲段生产普碳钢 13866.4 吨，含硼钢 184 吨，6 日后更换新品 7#弯曲段组织生产情况详见下表：总炉数397 上机温度合格率73.00% 总浇次数34 铸机作业率45.70% 累计产量46247.9 铸机速率 92.61% 350 断面各钢种产量及比例 钢种产量 t占当前产量比%普碳钢30558.2 66.07% 含硼钢11177.3 24.17% 铝钢系列1314.8 2.84% 高碳钢1663.9 3.60% 生产 350 断面在拉尾坯时曾发生由于段位开口度不良造成尾坯不走的情况，解决上述问题的措施： 1、...
