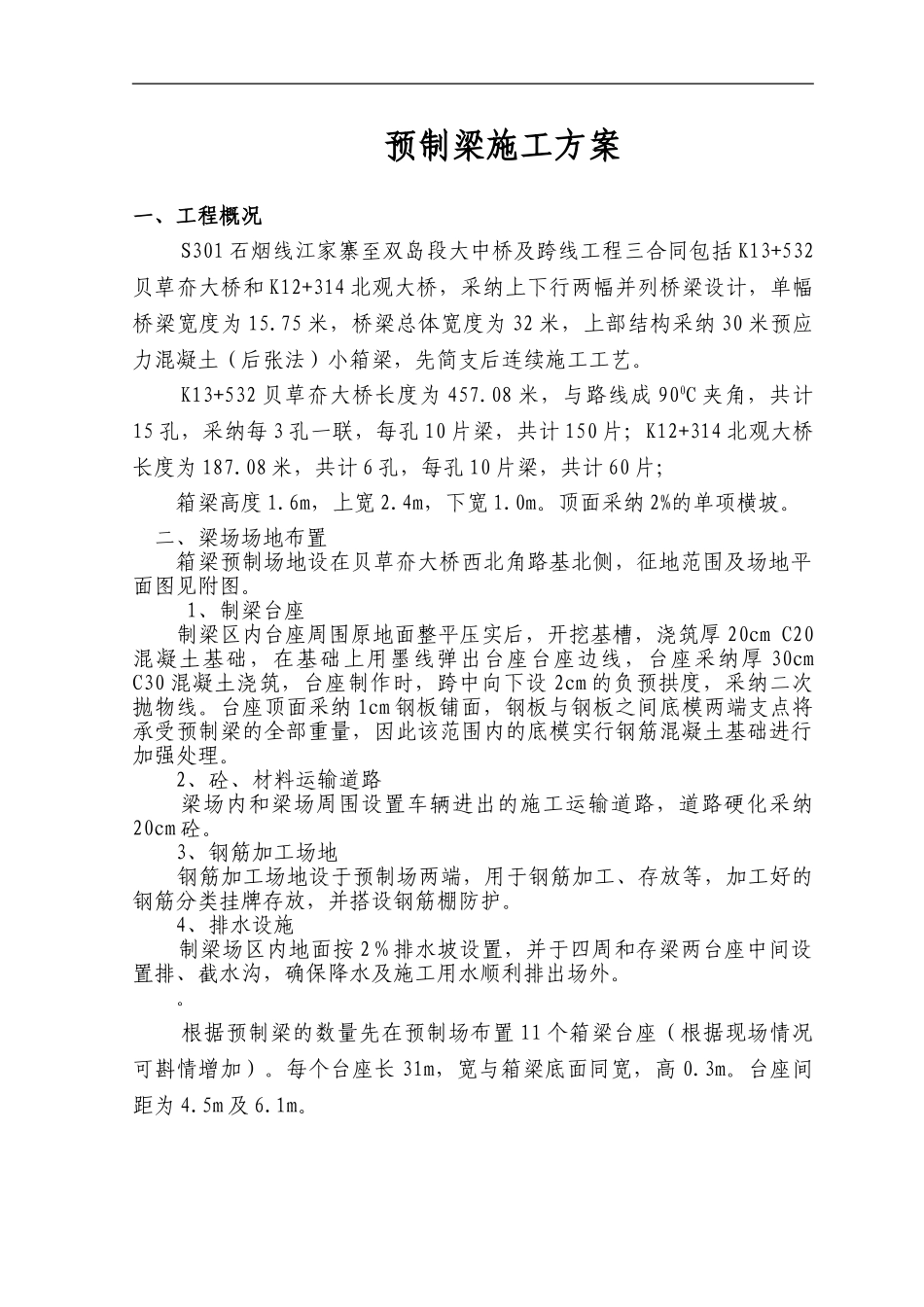

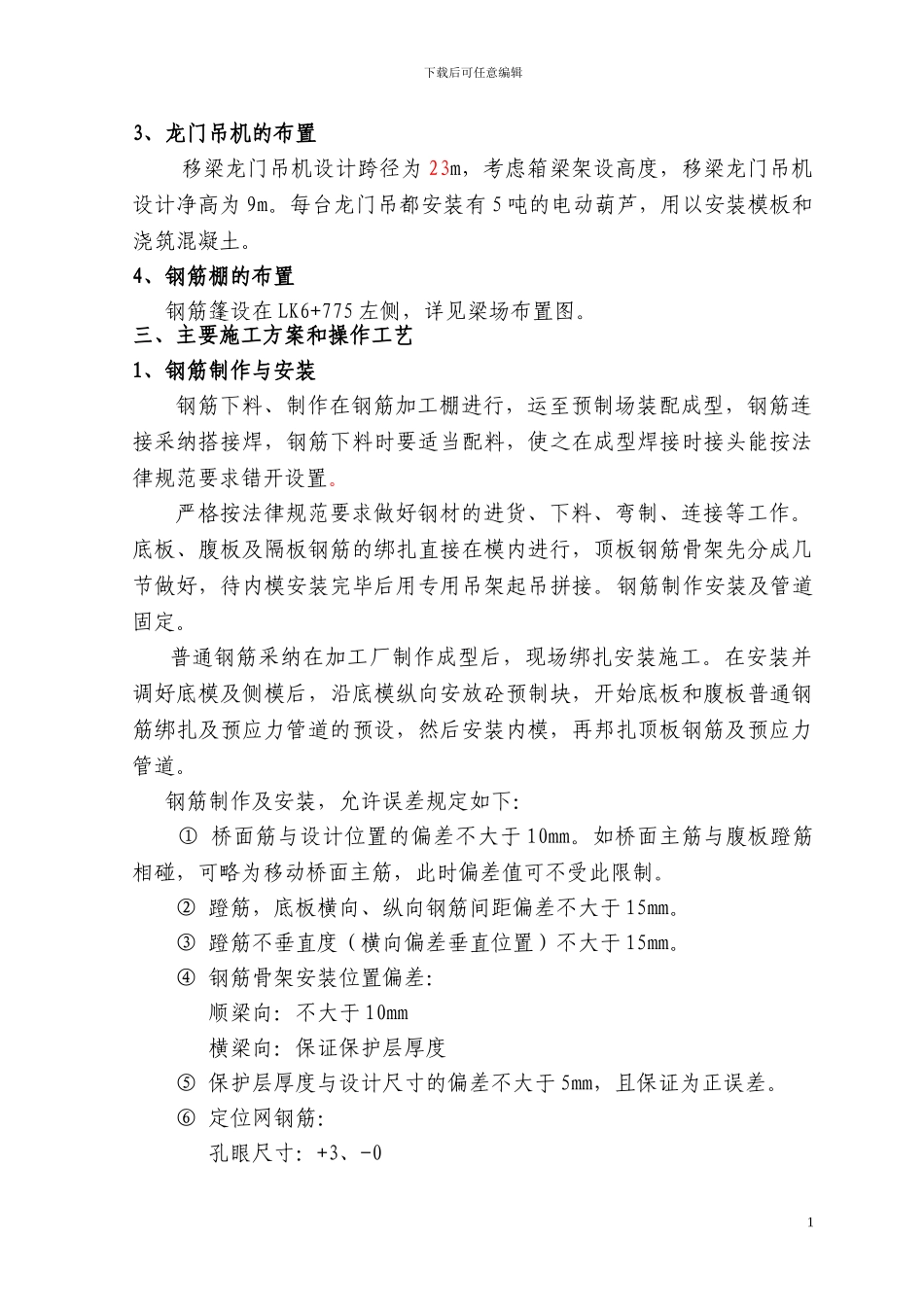

预制梁施工方案一、工程概况S301 石烟线江家寨至双岛段大中桥及跨线工程三合同包括 K13+532贝草夼大桥和 K12+314 北观大桥，采纳上下行两幅并列桥梁设计，单幅桥梁宽度为 15.75 米，桥梁总体宽度为 32 米，上部结构采纳 30 米预应力混凝土（后张法）小箱梁，先简支后连续施工工艺。K13+532 贝草夼大桥长度为 457.08 米，与路线成 900C 夹角，共计15 孔，采纳每 3 孔一联，每孔 10 片梁，共计 150 片；K12+314 北观大桥长度为 187.08 米，共计 6 孔，每孔 10 片梁，共计 60 片；箱梁高度 1.6m，上宽 2.4m，下宽 1.0m。顶面采纳 2%的单项横坡。二、梁场场地布置箱梁预制场地设在贝草夼大桥西北角路基北侧，征地范围及场地平面图见附图。 1、制梁台座 制梁区内台座周围原地面整平压实后，开挖基槽，浇筑厚 20cm C20混凝土基础，在基础上用墨线弹出台座台座边线，台座采纳厚 30cm C30 混凝土浇筑，台座制作时，跨中向下设 2cm 的负预拱度，采纳二次抛物线。台座顶面采纳 1cm 钢板铺面，钢板与钢板之间底模两端支点将承受预制梁的全部重量，因此该范围内的底模实行钢筋混凝土基础进行加强处理。 2、砼、材料运输道路 梁场内和梁场周围设置车辆进出的施工运输道路，道路硬化采纳20cm 砼。 3、钢筋加工场地 钢筋加工场地设于预制场两端，用于钢筋加工、存放等，加工好的钢筋分类挂牌存放，并搭设钢筋棚防护。 4、排水设施 制梁场区内地面按 2％排水坡设置，并于四周和存梁两台座中间设置排、截水沟，确保降水及施工用水顺利排出场外。。根据预制梁的数量先在预制场布置 11 个箱梁台座（根据现场情况可斟情增加）。每个台座长 31m，宽与箱梁底面同宽，高 0.3m。台座间距为 4.5m 及 6.1m。下载后可任意编辑3、龙门吊机的布置移梁龙门吊机设计跨径为 23m，考虑箱梁架设高度，移梁龙门吊机设计净高为 9m。每台龙门吊都安装有 5 吨的电动葫芦，用以安装模板和浇筑混凝土。4、钢筋棚的布置钢筋篷设在 LK6+775 左侧，详见梁场布置图。三、主要施工方案和操作工艺1、钢筋制作与安装钢筋下料、制作在钢筋加工棚进行，运至预制场装配成型，钢筋连接采纳搭接焊，钢筋下料时要适当配料，使之在成型焊接时接头能按法律规范要求错开设置。严格按法律规范要求做好钢材的进货、下料、弯制、连接等工作。底板、腹板及隔板钢筋的绑扎直接在模内进行，顶板钢筋骨架先分成几节做好，待内模安装完毕后用专...
