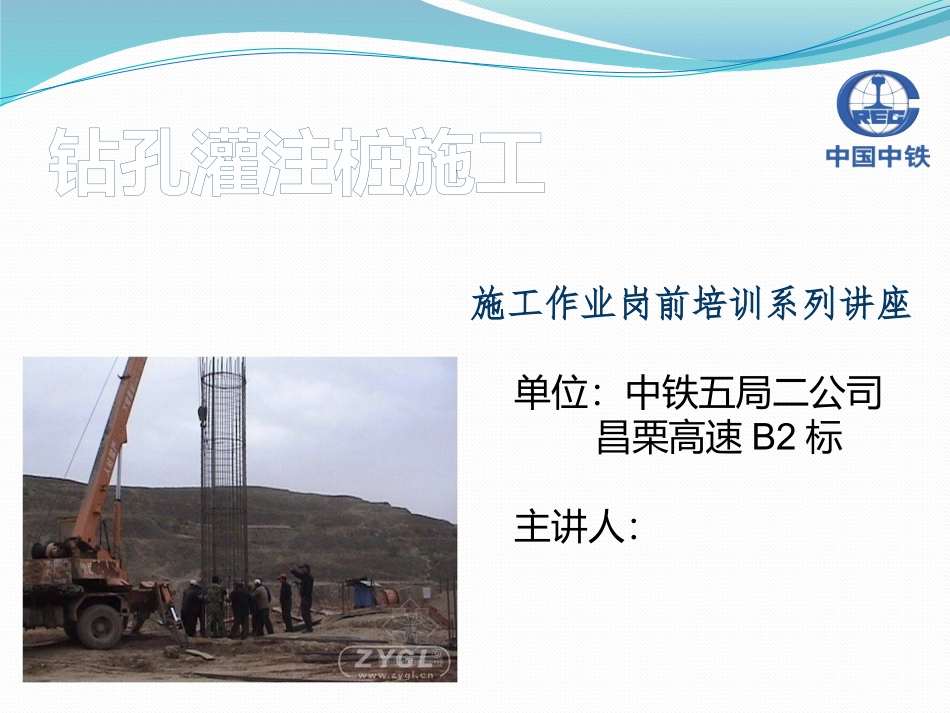

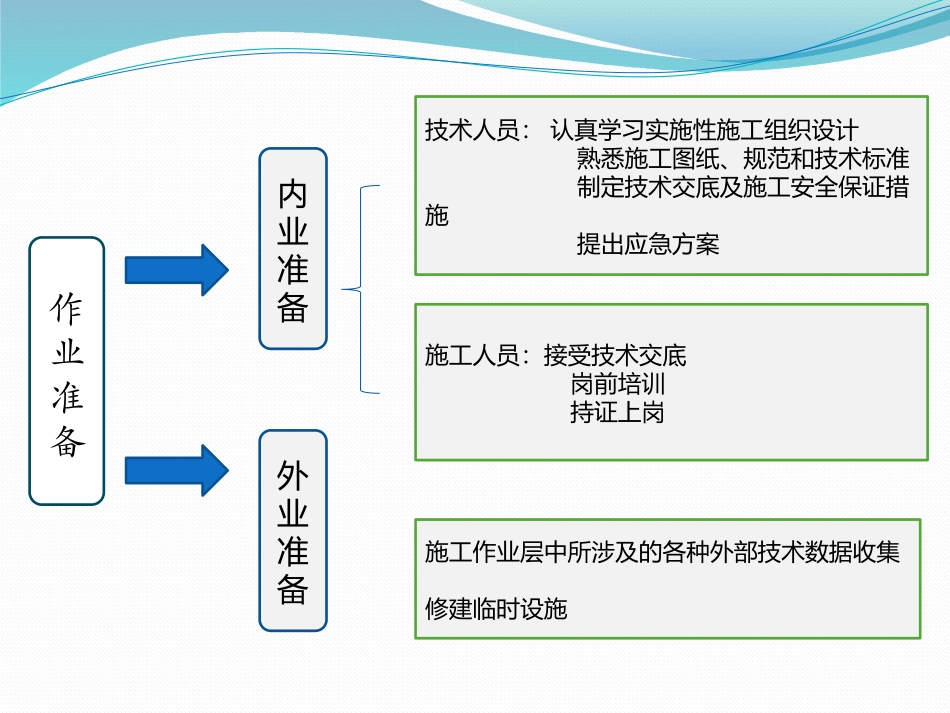

钻孔灌注桩施工单位：中铁五局二公司昌栗高速B2标主讲人：施工作业岗前培训系列讲座目录作业准备作业准备内业准备外业准备技术人员：认真学习实施性施工组织设计熟悉施工图纸、规范和技术标准制定技术交底及施工安全保证措施提出应急方案施工人员：接受技术交底岗前培训持证上岗施工作业层中所涉及的各种外部技术数据收集修建临时设施技术要求1、桩深达到设计要求后，必须检查桩径、垂直度、泥浆比重等指标，做好记录，合格后进行清孔换浆。2、按设计图纸及及规范要求进行钢筋笼制作，并按设计要求设计垫块。3、混凝土灌注要及时进行，灌注混凝土前沉碴厚度必须满足设计要求。施工工艺流程图钻孔施工前准备工作测量确定钻孔桩位：按照控制网及桥墩设计坐标，用全站仪精确放出桩位，同时布设稳固十字护桩，以便经常检查钻孔偏位情况，经复核无误后方可进行孔桩施工。钻孔施工前准备工作场地平整及机械安装1）钻孔场地在旱地时，应清除杂物、换除软土、平整压实，场地位于陡坡时，可用枕木、型钢等搭设工作平台。2）在浅水中，宜用筑岛法施工，岛顶面高出施工水位1.0米左右，筑岛面积应按钻孔方法、钻机大小等要求决定。3）在深水或淤泥较厚时，可搭设工作平台进行施工。平台须坚固稳定，能支承钻机和完成钻孔作业。4)制浆池、沉淀池和泥浆池，应在计划施工场地或工作平台时一并考虑。钻孔施工前准备工作埋设护筒1)钻孔前应设置坚固、不漏水的钢护筒2)护筒埋设时应使护筒平面位置中心与桩设计中心一致，中心偏差不得大于5cm，倾斜度偏差不大于1%。冲击钻孔灌注桩施工视频钻孔异常处理1）钻孔中发生坍孔后，应查明原因和位置，进行分析处理。坍孔不严重者，可加大泥浆比重继续钻进；严重者回填重钻。2）出现流砂现象后，应增大泥浆比重，提高孔内压力或用黏土作成大泥块或泥砖投下。3）弯孔不严重时，可重新调整钻机或卡杆孔继续钻。发生严重弯孔、梅花孔、探头石时，应回填修孔，必要时反复几次修孔。4）出现缩孔时，可提高孔内泥浆面或加大泥浆比重采用上下反复扫孔的方法，恢复孔径。5）发生卡孔时，不宜强提。应查明原因和钻头位置，采取晃动大绳或钻头以及其他措施，使钻头松动后再提起。6）发生掉钻时，应及时摸清情况，查明原因，采取措施，尽快处理。如钻头被埋住，应首先清除泥砂，再进行打捞。7）出现探头石，应回填至探头石处，重新钻进消除偏孔。泥浆质量控制（1）泥浆制备：在砂类土、碎（卵）石土或黏土夹层中钻孔，宜采用膨润土泥浆护壁，在黏性土中钻孔，当塑性指数大于15，浮碴能力满足施工要求时，可利用孔内原土造浆护壁。冲击钻机钻孔，可将黏土加工后投入孔中，利用钻头冲击造浆。(2）泥浆比重：冲击钻机使用实心钻头钻孔时，孔底泥浆比重砂黏土不宜大于1.3，大漂石、卵石层不宜大于1.4，岩石不宜大于1.2。（3）黏度：一般地层16-22s，松散易坍地层19-28s。含砂率：新制泥浆不大于4%。胶体率：不小于95%。PH值：不大于6.5。(4）为提高泥浆粘度和胶体率，可在泥浆中掺入适量的碳酸钠、烧碱等，其掺量应经试验决定。造浆后应试验全部性能指标，钻孔过程中应随时检验泥浆比重和含砂率，并填写泥浆试验记录表。斜孔、偏孔的预防和处理倾斜岩面钻孔，虽然采取了回填片石、低冲程冲砸措施，但还会由于钻机安装不平以及斜面高差太大，回填片石与基础软硬不均等，使钻头易改变方向而造成斜孔、偏孔情况。①预防措施a、用型钢加宽钻机底座，作平稳安装，防止钻机倾斜和位移。b、控制钻进速度。斜面钻孔作业时，采用小冲程，反复回填片石将斜面冲成平台后再正常钻进。c、钢丝绳要勤松勤放，每次松放2厘米。放绳过长造成钻头晃动，易发生偏孔和扩孔，根据钻机主绳中心位置的变化可判定钢丝绳是否偏斜，如有偏斜，应及时向钢丝绳偏移方向回填坚硬片石和粘土。d、经常检查校正，每钻进1米用检孔器进行检查。检孔器用钢筋做成圆柱体，直径与钻头直径相同，高度为孔径的2-4倍。当检孔器不能自由通过原钻到的深度，说明可能发生斜孔、弯孔、梅花孔等情况，应立即采取相应措施进行处理。②处理方法a、调整钻机的平整度。经检查如确定是钻机不平整或位移造成的偏孔、斜孔，应立即将...
