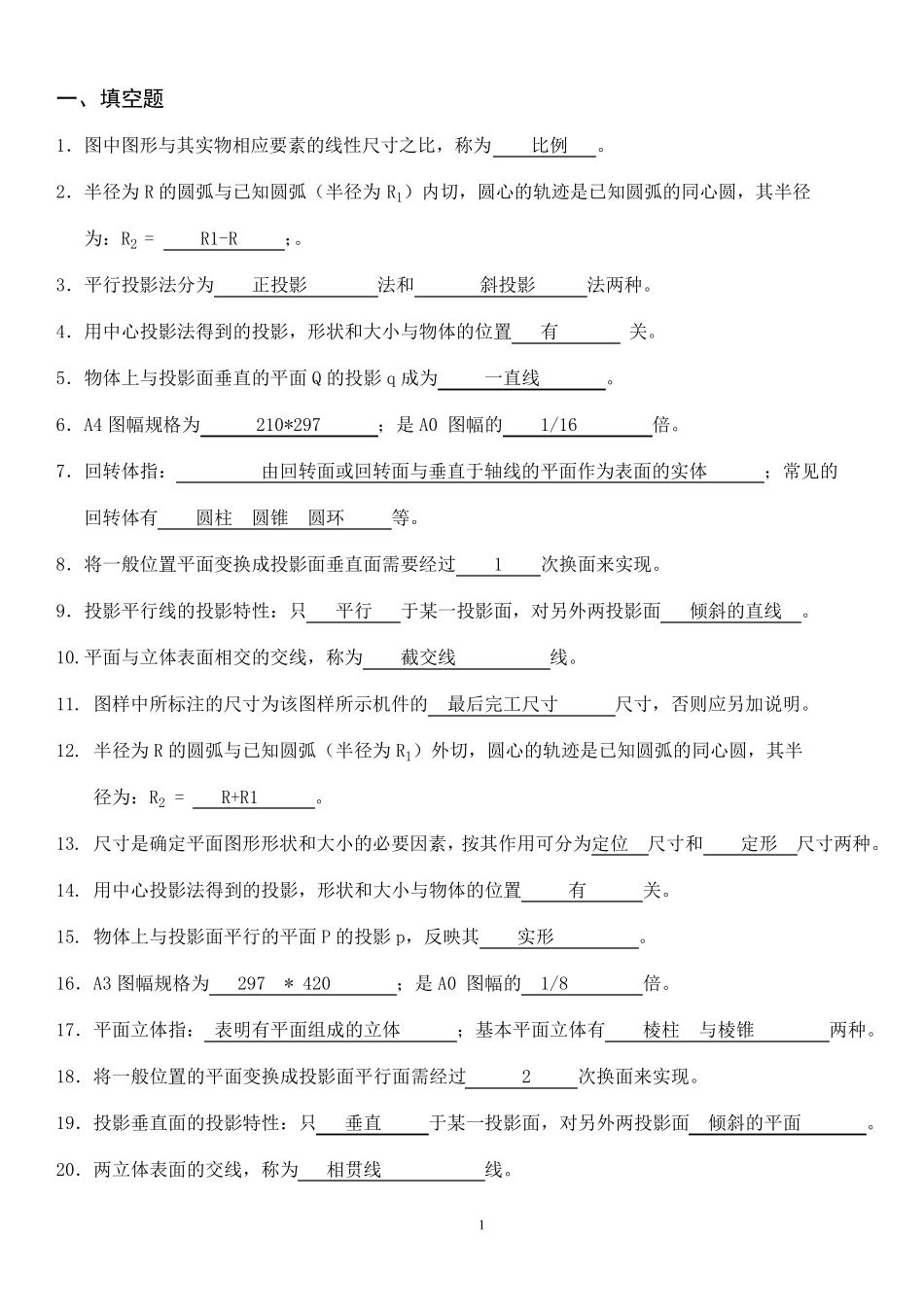

1 一、填空题 1．图中图形与其实物相应要素的线性尺寸之比，称为 比例 。 2．半径为R 的圆弧与已知圆弧（半径为R1）内切，圆心的轨迹是已知圆弧的同心圆，其半径 为：R2 = R1-R ；。 3．平行投影法分为 正投影 法和 斜投影 法两种。 4．用中心投影法得到的投影，形状和大小与物体的位置 有 关。 5．物体上与投影面垂直的平面 Q 的投影 q 成为 一直线 。 6．A4 图幅规格为 210*297 ；是 A0 图幅的 1/16 倍。 7．回转体指： 由回转面或回转面与垂直于轴线的平面作为表面的实体 ；常见的 回转体有 圆柱 圆锥 圆环 等。 8．将一般位置平面变换成投影面垂直面需要经过 1 次换面来实现。 9．投影平行线的投影特性：只 平行 于某一投影面，对另外两投影面 倾斜的直线 。 10.平面与立体表面相交的交线，称为 截交线 线。 11. 图样中所标注的尺寸为该图样所示机件的 最后完工尺寸 尺寸，否则应另加说明。 12. 半径为R 的圆弧与已知圆弧（半径为R1）外切，圆心的轨迹是已知圆弧的同心圆，其半 径为：R2 = R+R1 。 13. 尺寸是确定平面图形形状和大小的必要因素，按其作用可分为定位 尺寸和 定形 尺寸两种。 14. 用中心投影法得到的投影，形状和大小与物体的位置 有 关。 15. 物体上与投影面平行的平面 P 的投影 p，反映其 实形 。 16．A3 图幅规格为 297 * 420 ；是 A0 图幅的 1/8 倍。 17．平面立体指： 表明有平面组成的立体 ；基本平面立体有 棱柱 与棱锥 两种。 18．将一般位置的平面变换成投影面平行面需经过 2 次换面来实现。 19．投影垂直面的投影特性：只 垂直 于某一投影面，对另外两投影面 倾斜的平面 。 20．两立体表面的交线，称为 相贯线 线。 2 二、线面分析题 1．求交叉两直线AB、CD 的公垂线PK 的两投影。 2．判别△ABC 和△DEF 两平面是否相互平行 c' b' b m n o n' m' d c e f d' e' f ' 3 3．作一直线KL，使与CD，EF 两直线相交，并与直线AB 平行。 4．求P 点到△ABC 的距离 PK 及 V 面的投影。 4 三、作平面与平面的交线，并判别可见性 1．作平面 ABC 与平面 DEFG 的交线，并判别可见性（不可见的画虚线）。 2．作平面ABC 与平面DEFG 的交线，并判别可见性（不可见的画虚线）。 5 四、换面法 1．求出平行两直线之间的距离。 2．求点P 到△ABC 的距离及投影。 6 五 、...
