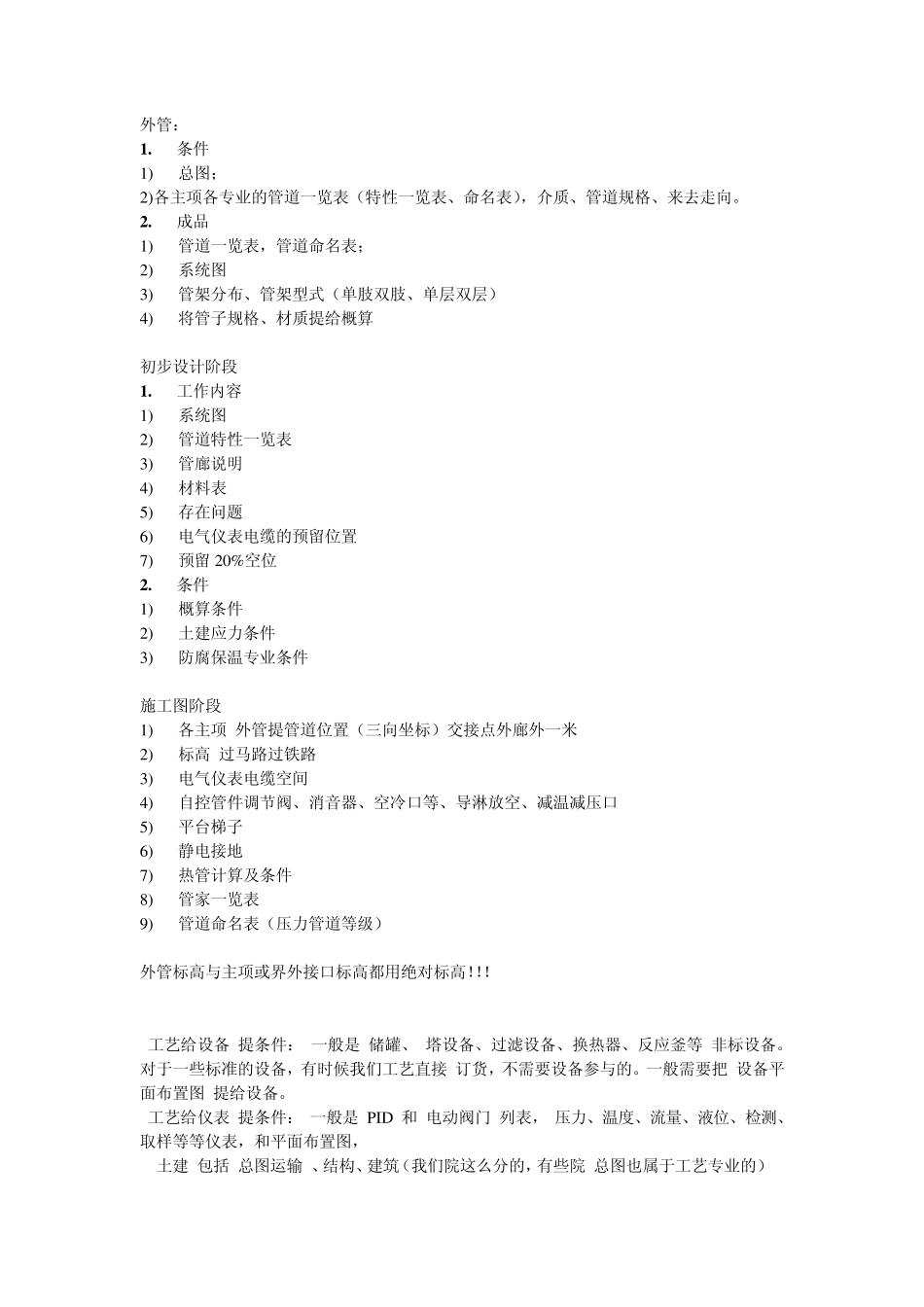

外管： 1 . 条件 1) 总图； 2)各主项各专业的管道一览表（特性一览表、命名表），介质、管道规格、来去走向。 2 . 成品 1) 管道一览表，管道命名表； 2) 系统图 3) 管架分布、管架型式（单肢双肢、单层双层） 4) 将管子规格、材质提给概算 初步设计阶段 1 . 工作内容 1) 系统图 2) 管道特性一览表 3) 管廊说明 4) 材料表 5) 存在问题 6) 电气仪表电缆的预留位置 7) 预留 20%空位 2 . 条件 1) 概算条件 2) 土建应力条件 3) 防腐保温专业条件 施工图阶段 1) 各主项 外管提管道位置（三向坐标）交接点外廊外一米 2) 标高 过马路过铁路 3) 电气仪表电缆空间 4) 自控管件调节阀、消音器、空冷口等、导淋放空、减温减压口 5) 平台梯子 6) 静电接地 7) 热管计算及条件 8) 管家一览表 9) 管道命名表（压力管道等级） 外管标高与主项或界外接口标高都用绝对标高！！！ 工艺给设备 提条件： 一般是 储罐、 塔设备、过滤设备、换热器、反应釜等 非标设备。对于一些标准的设备，有时候我们工艺直接 订货，不需要设备参与的。一般需要把 设备平面布置图 提给设备。 工艺给仪表 提条件： 一般是 P ID 和 电动阀门 列表， 压力、温度、流量、液位、检测、取样等等仪表，和平面布置图， 土建 包括 总图运输 、结构、建筑（我们院这么分的，有些院 总图也属于工艺专业的） 工艺给结构提条件： 一次条件设备、泵等基础载荷 大小尺寸，二次条件是 管道 支架、开洞 预埋 等条件 工艺给建筑提条件： 厂房的分层 大小，主要是建议性的 条件。这些都是建筑自己 根据他们的 规范来设计。 工艺给总图提条件： 只有设计变更的时候才有条件， 一般都是 总图给工艺提条件。 给 上面 3 个专业 都要 平面布置图 工艺给电气提条件： 用电设备的 功率 及平面图 化工设计 工艺专业向土建专业提资内容及深度 一、总则 1 .1 工艺专业设计人员提条件资料时，必须做到及时、完整、正确。接受资料的土建专业设计人员必须认真弄清意图，按提出资料的要求进行设计。 1 .2 专业间互提资料是落实技术上接口的书面文件形式，对提资专业是中间成果输出，应经校审确定；对接资专业是设计输入，是重要的原始资料，应予评审确认。 1 .3 工艺专业必须先行，及早向有关专业提供必要的设计资料，以利整个工程设计顺利开展。 1 .4 提资料应按同一格式进行填写，...
