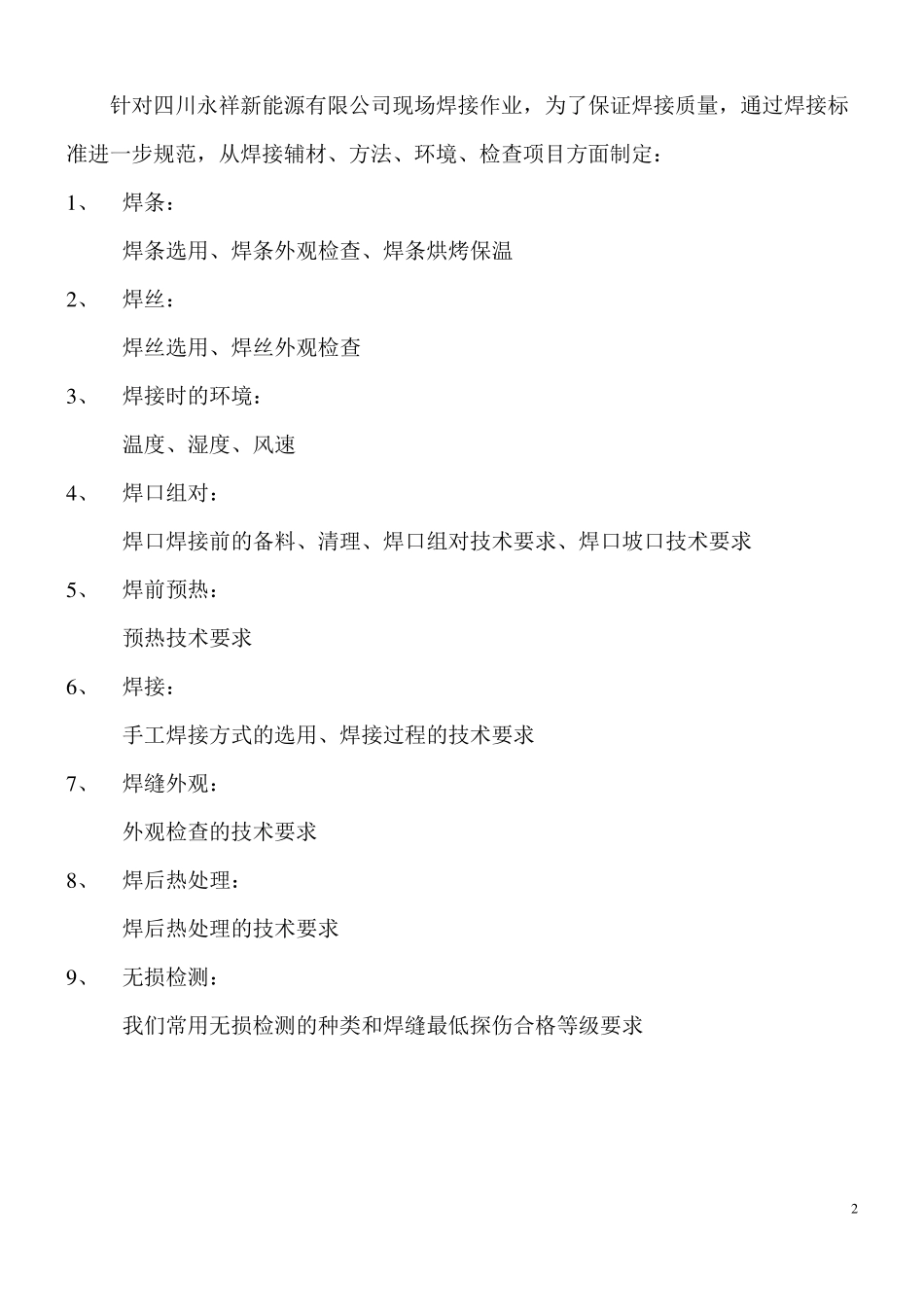

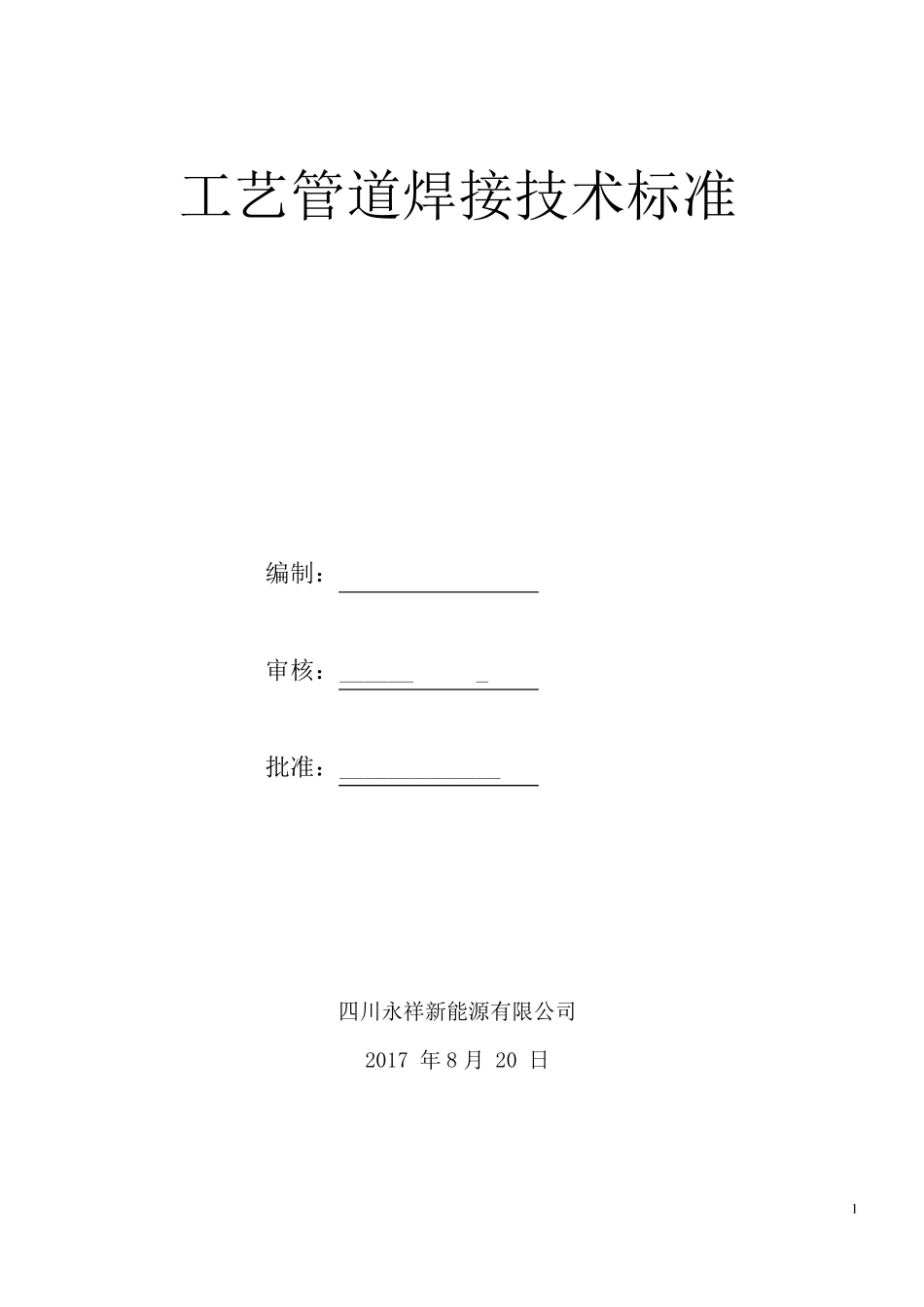

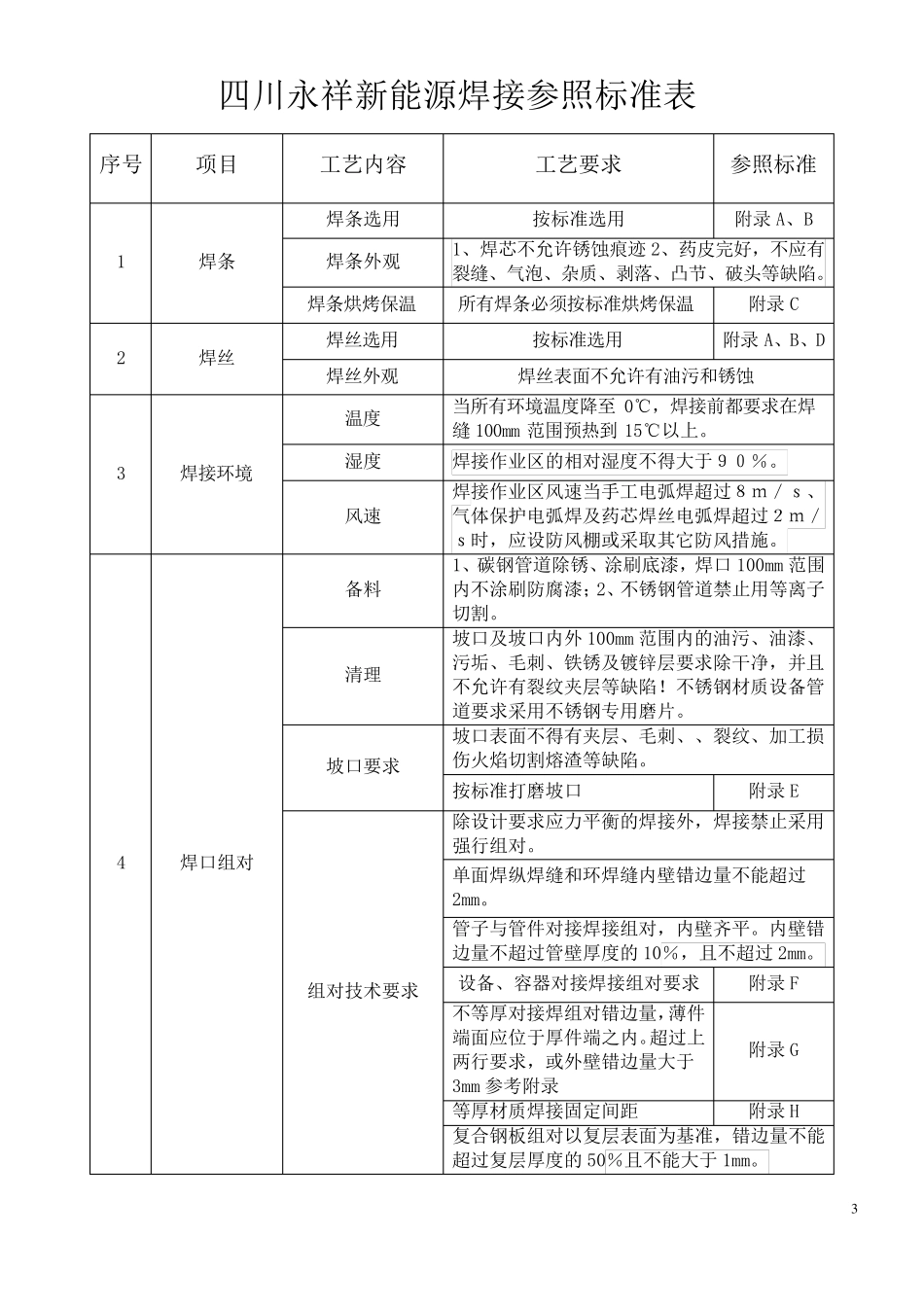

1 工艺管道焊接技术标准 编制： 审核：______ _ 批准：_____________ 四川永祥新能源有限公司 2017 年 8 月 20 日 2 针对四川永祥新能源有限公司现场焊接作业，为了保证焊接质量，通过焊接标准进一步规范，从焊接辅材、方法、环境、检查项目方面制定： 1 、 焊条： 焊条选用、焊条外观检查、焊条烘烤保温 2 、 焊丝： 焊丝选用、焊丝外观检查 3 、 焊接时的环境： 温度、湿度、风速 4 、 焊口组对： 焊口焊接前的备料、清理、焊口组对技术要求、焊口坡口技术要求 5 、 焊前预热： 预热技术要求 6 、 焊接： 手工焊接方式的选用、焊接过程的技术要求 7 、 焊缝外观： 外观检查的技术要求 8 、 焊后热处理： 焊后热处理的技术要求 9 、 无损检测： 我们常用无损检测的种类和焊缝最低探伤合格等级要求 3 四川永祥新能源焊接参照标准表 序号 项目 工艺内容 工艺要求 参照标准 1 焊条 焊条选用 按标准选用 附录A、B 焊条外观 1、焊芯不允许锈蚀痕迹2、药皮完好，不应有裂缝、气泡、杂质、剥落、凸节、破头等缺陷。 焊条烘烤保温 所有焊条必须按标准烘烤保温 附录C 2 焊丝 焊丝选用 按标准选用 附录A、B、D 焊丝外观 焊丝表面不允许有油污和锈蚀 3 焊接环境 温度 当所有环境温度降至0℃，焊接前都要求在焊缝100mm 范围预热到 15℃以上。 湿度 焊接作业区的相对湿度不得大于９０％。 风速 焊接作业区风速当手工电弧焊超过８ｍ／ｓ、气体保护电弧焊及药芯焊丝电弧焊超过２ｍ／ｓ时，应设防风棚或采取其它防风措施。 4 焊口组对 备料 1、碳钢管道除锈、涂刷底漆，焊口100mm 范围内不涂刷防腐漆；2、不锈钢管道禁止用等离子切割。 清理 坡口及坡口内外100mm 范围内的油污、油漆、污垢、毛刺、铁锈及镀 锌 层 要求除干 净 ，并 且不允许有裂纹 夹 层 等缺陷！ 不锈钢材 质设备管道要求采用不锈钢专 用磨 片 。 坡口要求 坡口表面不得有夹 层 、毛刺、、裂纹 、加 工损伤 火 焰 切割熔 渣 等缺陷。 按标准打 磨 坡口 附录E 组对技 术 要求 除设计 要求应力 平 衡 的焊接外，焊接禁止采用强 行 组对。 单 面焊纵 焊缝和环焊缝内壁 错 边 量 不能超过2mm。 管子与 管件 对接焊接组对，内壁 齐 平 。内壁 错边 量 不超过管壁 厚 度的 10％，且 不超过 2mm。 设备、容器 对接焊接组对要求 附录F 不...
