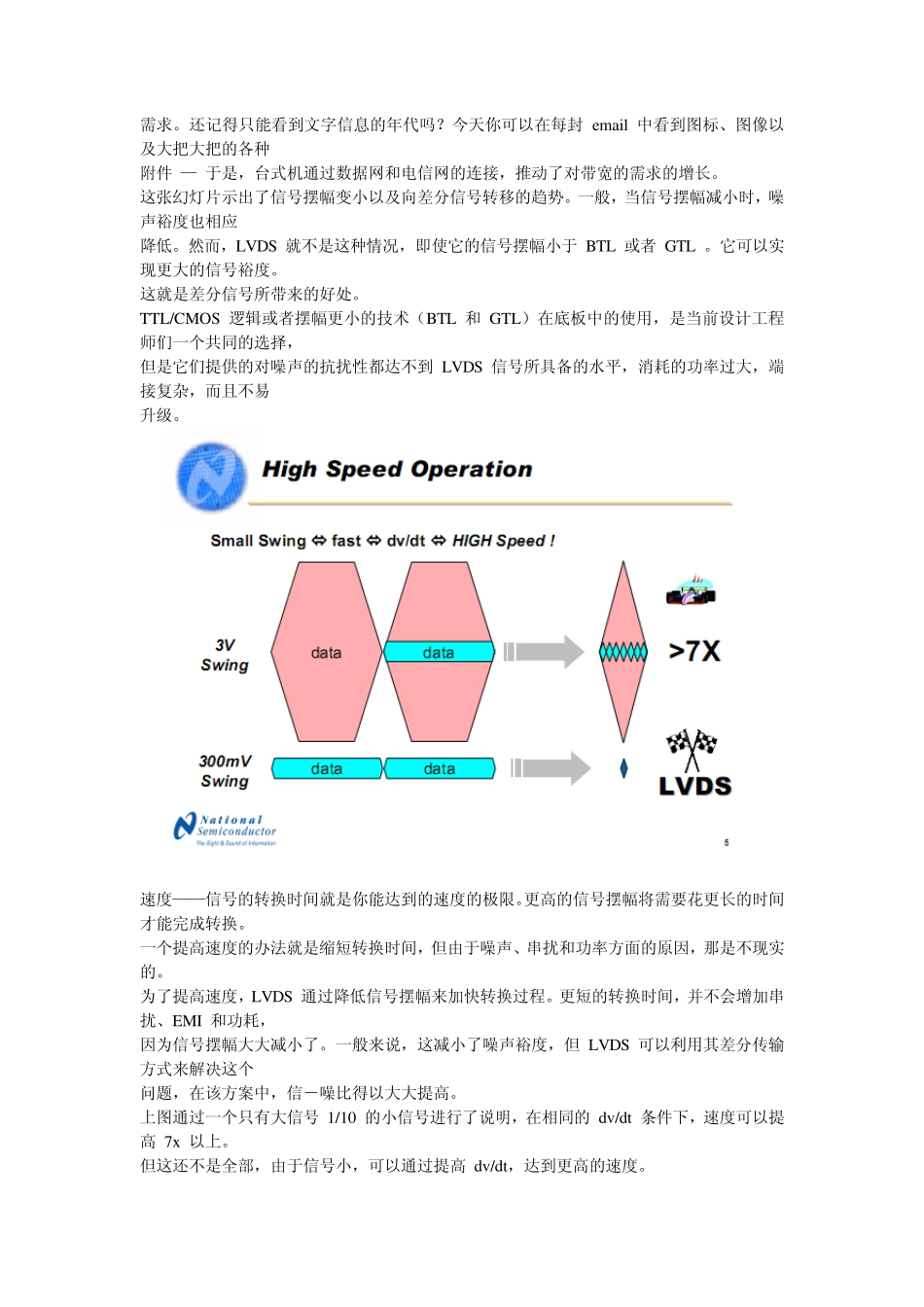

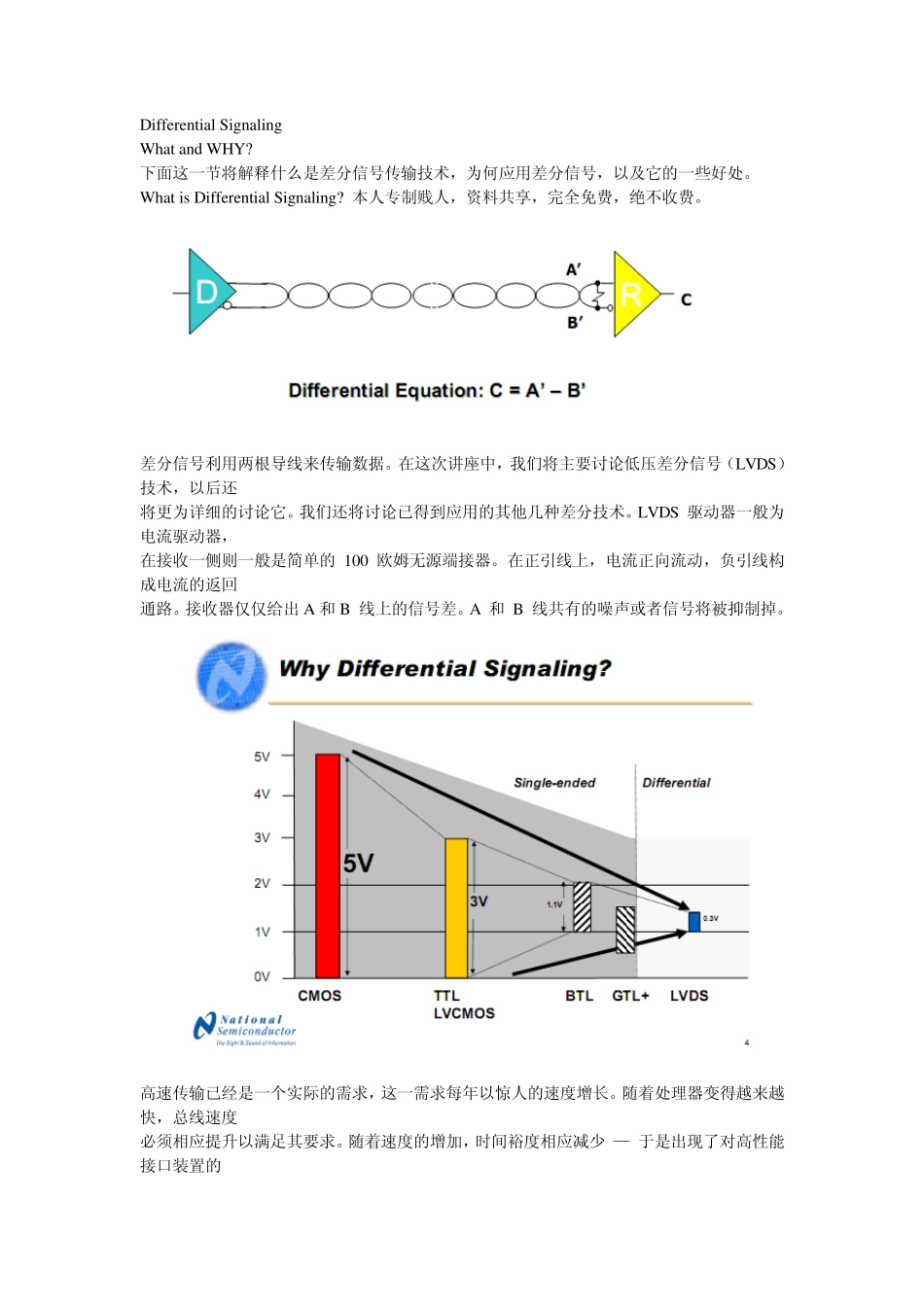

Differential Signaling What and WHY? 下面这一节将解释什么是差分信号传输技术，为何应用差分信号，以及它的一些好处。 What is Differential Signaling? 本人专制贱人，资料共享，完全免费，绝不收费。 差分信号利用两根导线来传输数据。在这次讲座中，我们将主要讨论低压差分信号（LVDS）技术，以后还 将更为详细的讨论它。我们还将讨论已得到应用的其他几种差分技术。LVDS 驱动器一般为电流驱动器， 在接收一侧则一般是简单的 100 欧姆无源端接器。在正引线上，电流正向流动，负引线构成电流的返回 通路。接收器仅仅给出 A 和 B 线上的信号差。A 和 B 线共有的噪声或者信号将被抑制掉。 高速传输已经是一个实际的需求，这一需求每年以惊人的速度增长。随着处理器变得越来越快，总线速度 必须相应提升以满足其要求。随着速度的增加，时间裕度相应减少 — 于是出现了对高性能接口装置的 需求。还记得只能看到文字信息的年代吗？今天你可以在每封 email 中看到图标、图像以及大把大把的各种 附件 — 于是，台式机通过数据网和电信网的连接，推动了对带宽的需求的增长。 这张幻灯片示出了信号摆幅变小以及向差分信号转移的趋势。一般，当信号摆幅减小时，噪声裕度也相应 降低。然而，LVDS 就不是这种情况，即使它的信号摆幅小于 BTL 或者 GTL 。它可以实现更大的信号裕度。 这就是差分信号所带来的好处。 TTL/CMOS 逻辑或者摆幅更小的技术（BTL 和 GTL）在底板中的使用，是当前设计工程师们一个共同的选择， 但是它们提供的对噪声的抗扰性都达不到 LVDS 信号所具备的水平，消耗的功率过大，端接复杂，而且不易 升级。 速度——信号的转换时间就是你能达到的速度的极限。更高的信号摆幅将需要花更长的时间才能完成转换。 一个提高速度的办法就是缩短转换时间，但由于噪声、串扰和功率方面的原因，那是不现实的。 为了提高速度，LVDS 通过降低信号摆幅来加快转换过程。更短的转换时间，并不会增加串扰、EMI 和功耗， 因为信号摆幅大大减小了。一般来说，这减小了噪声裕度，但 LVDS 可以利用其差分传输方式来解决这个 问题，在该方案中，信－噪比得以大大提高。 上图通过一个只有大信号 1/10 的小信号进行了说明，在相同的 dv /dt 条件下，速度可以提高 7x 以上。 但这还不是全部，由于信号小，可以通过提高 dv /dt，达到更高的速度。 由于信号摆幅小，LVDS 可以获得速度上...
