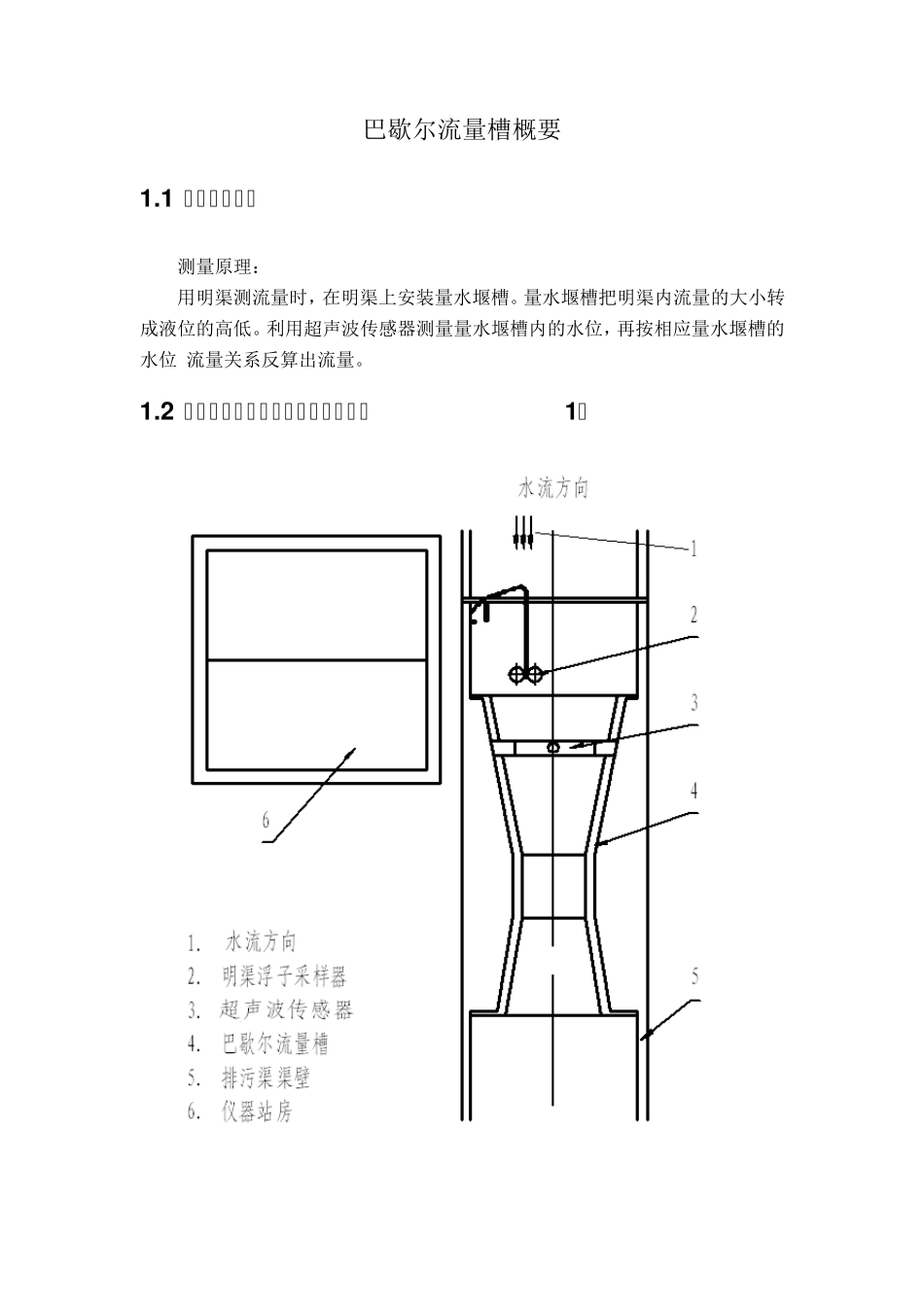

巴歇尔流量槽概要 1 .1 流量测量原理 测量原理： 用明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。利用超声波传感器测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。 1 .2 巴歇尔槽现场安装平面示意图（图1 ） 1 .3 巴歇尔槽构造（图 2 ）水流方向水位零点D400D=80200N+50NKB1B2b收缩段L1喉道段L扩散段L2La50jjjj说明：图示巴歇尔槽用玻璃钢制做；内尺寸要准确；内表面要光滑、平整；壁厚要大于8mm上部探头支架如跨度太大，设法增加强度；b L1尺寸单位：mmLaL2 B1 B2 D N Kjj尺寸与在渠道上安装有关，根据现场情况确定。探头支架L4个D=8探头安装孔，均布在D=110圆上1 .4 巴歇尔槽构造尺寸（表一） 单位：米 类别 序号 喉道段 收缩段 扩散段 墙高 b L N B1 L1 La B2 L2 K D 小 型 1 0.025 0.076 0.029 0.167 0.356 0.237 0.093 0.203 0.019 0.23 2 0.051 0.114 0.043 0.214 0.406 0.271 0.135 0.254 0.022 0.26 3 0.076 0.152 0.057 0.259 0.457 0.305 0.178 0.305 0.025 0.46 4 0.152 0.305 0.114 0.400 0.610 0.407 0.394 0.610 0.076 0.61 5 0.228 0.305 0.114 0.575 0.864 0.576 0.381 0.457 0.076 0.77 标 准 型 6 0.25 0.60 0.23 0.78 1.325 0.883 0.55 0.92 0.08 0.80 7 0.30 0.60 0.23 0.84 1.350 0.902 0.60 0.92 0.08 0.95 8 0.45 0.60 0.23 1.02 1.425 0.948 0.75 0.92 0.08 0.95 9 0.60 0.60 0.23 1.20 1.500 1.0 0.90 0.92 0.08 0.95 10 0.75 0.60 0.23 1.38 1.575 1.053 1.05 0.92 0.08 0.95 11 0.90 0.60 0.23 1.56 1.650 1.099 1.20 0.92 0.08 0.95 12 1.00 0.60 0.23 1.68 1.705 1.139 1.30 0.92 0.08 1.0 13 1.20 0.60 0.23 1.92 1.800 1.203 1.50 0.92 0.08 1.0 14 1.50 0.60 0.23 2.28 1.95 1.303 1.80 0.92 0.08 1.0 15 1.80 0.60 0.23 2.64 2.10 1.399 2.10 0.92 0.08 1.0 16 2.10 0.60 0.23 3.00 2.25 1.504 2.40 0.92 0.08 1.0 17 2.40 0.60 0.23 3.36 2.40 1.604 2.70 0.92 0.08 1.0 大 型 18 3.05 0.91 0.343 4.76 4.27 1.794 3.68 1.83 0.152 1.22 19 3.66 0.91 0.343 5.61 4.88 1.991 4.47 ...
